Tubo aletas L-Foot (Aço Liga Enrolado em Espiral) para Trocadores de Calor

Material

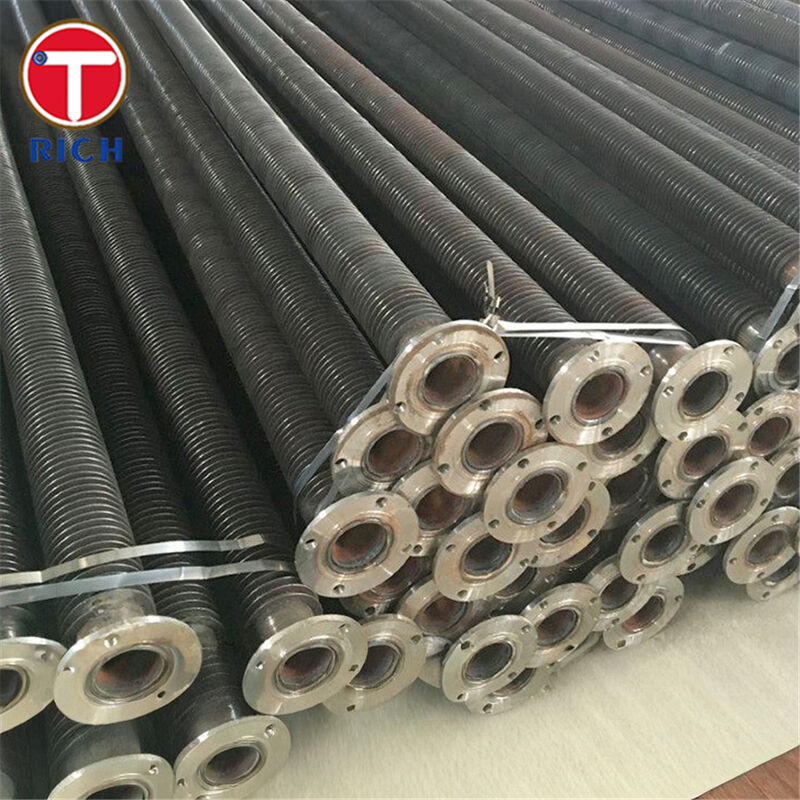

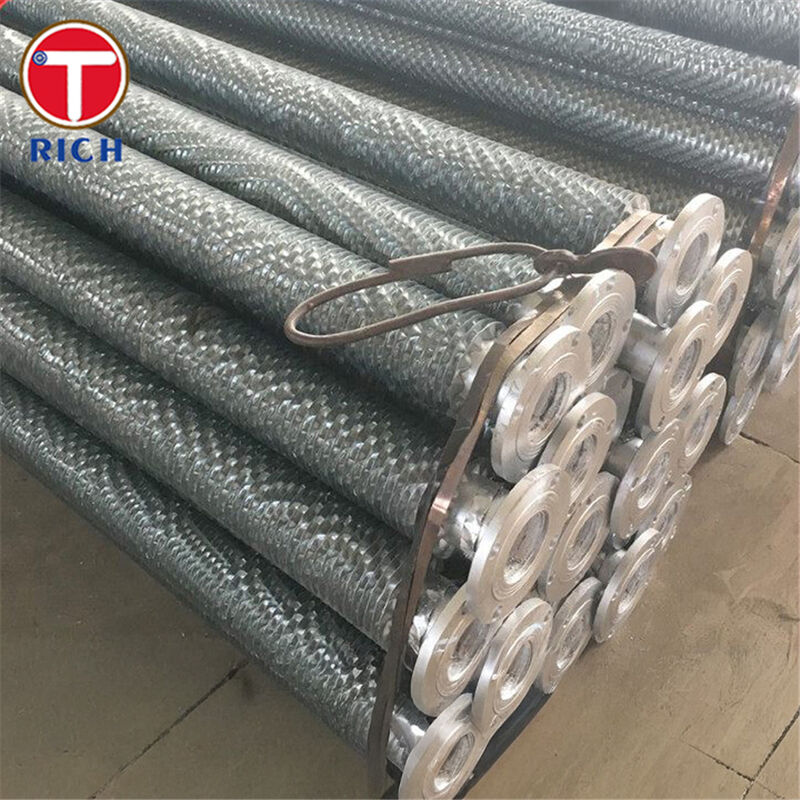

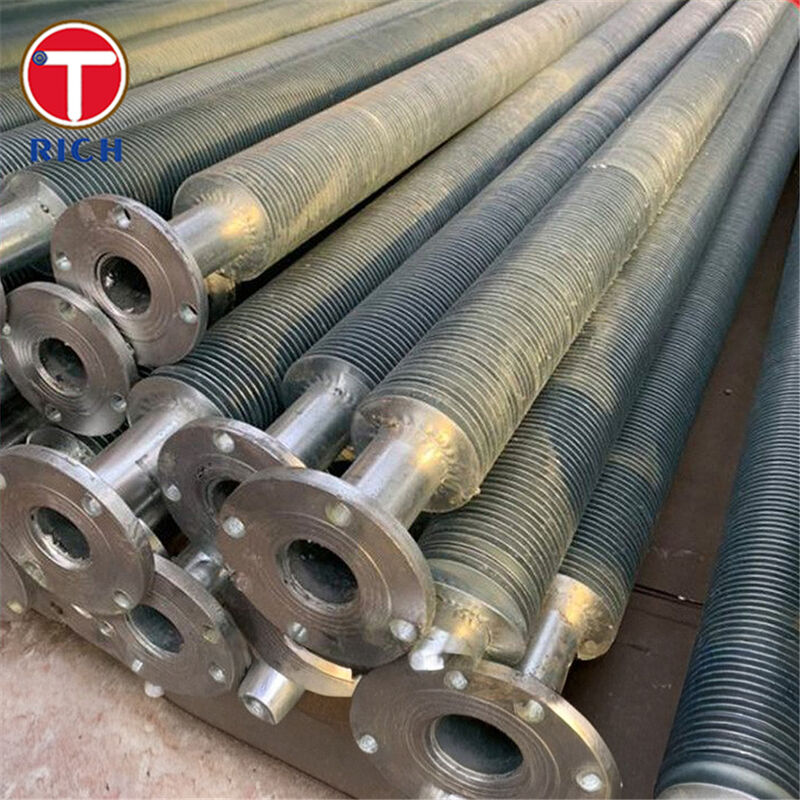

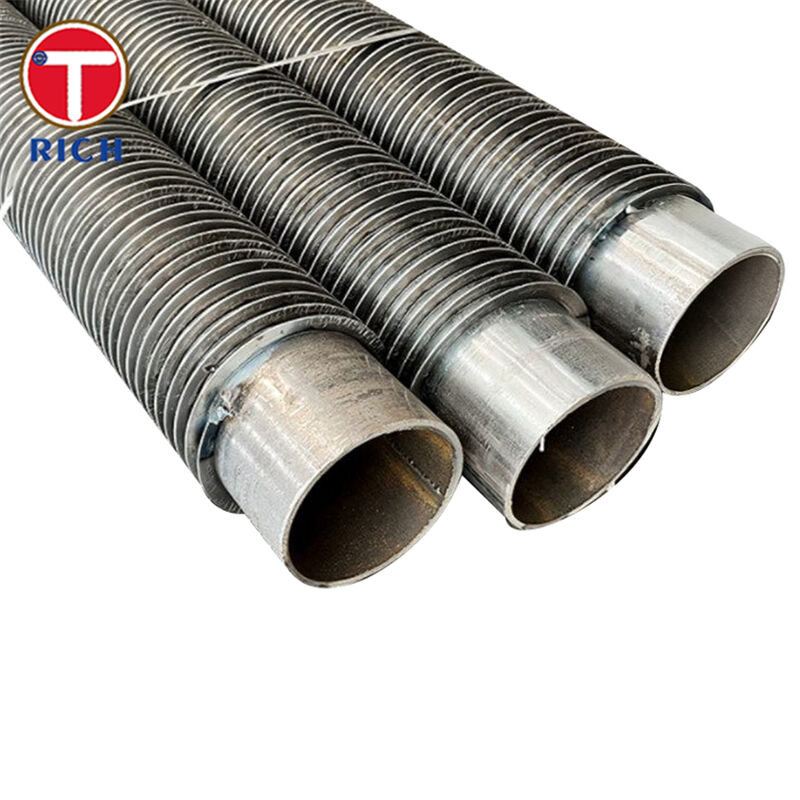

Este produto é um tubo aletado para trocador de calor, onde uma base de aço liga (tubo central) é enrolada helicoidalmente com uma fita de aleta cujo pé tem o formato de um perfil “L”, daí o termo “aleta L-foot”. As aletas estão sob tensão, firmemente prensadas na superfície do tubo central, formando uma aleta espiral contínua ao redor da circunferência externa.

Especificações

Faixas e características típicas:

• Material do tubo central: aço liga sem costura (por exemplo, graus como ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)

• Diâmetro externo (DE) do tubo base: cerca de 16 a ~50,8 mm (≈⅝″ a 2″) para muitos tubos aletados de resfriadores de ar.

• Material da aleta: tipicamente alumínio ou fita de cobre, às vezes aço, enrolada em uma geometria L-foot.

• Altura da aleta: até ~16,5 mm (máx.) em muitos casos.

• Espessura da aleta: cerca de 0,4 mm a 0,6 mm típico para fitas de aleta de alumínio.

• Passo da aleta (espaçamento): mínimo em torno de 2,1 mm (≈12 FPI) e acima, dependendo do projeto.

• Comprimento típico do tubo: até ~18.000 mm (18 m) para alguns fabricantes.

• Temperatura de operação (lado da aleta): até ~150-230 °C típico para tubos aletados L-foot.

Principais Características

• A geometria da aleta L-foot garante que o pé da aleta fique plano na superfície do tubo, melhorando o contato térmico e, portanto, aumentando a transferência de calor.

• O enrolamento em espiral fornece cobertura contínua ao redor do tubo, aumentando drasticamente a área de superfície externa disponível para transferência de calor em comparação com tubos nus.

• O projeto permite que a aleta atue como uma cobertura protetora para a parede do tubo (no lado ambiente/externo), oferecendo alguma proteção contra corrosão do lado do ar.

• Como as aletas são enroladas sob tensão em vez de extrudadas em ranhuras, o tubo central pode ser mais fino ou usar aço liga mais caro com menos modificação do tubo base.

Nossas Vantagens

1. As aletas permanecerão firmemente presas durante o ciclo térmico e a vibração do ar de alta velocidade?
Nossos tubos aletados L-foot usam tensão controlada no enrolamento da fita da aleta para garantir um contato firme do pé no tubo e minimizar o afrouxamento durante ciclos de partida-parada, vibração ou choques térmicos.

2. A aleta L-foot é a escolha certa (vs. tipos LL, KL, embutidos) para minha função?
Sim—se a temperatura da aleta do lado do ar for moderada (por exemplo, até ~230 °C) e você quiser uma solução econômica com alta área de superfície, o projeto L-foot oferece excelente desempenho. Para funções mais severas (temperaturas mais altas, atmosferas muito agressivas), podemos aconselhar tipos de aletas aprimorados (LL/KL) ou materiais alternativos.

3. E quanto à resistência à corrosão, vida útil do lado do ar e manutenção?
A aleta serve para proteger a parede do tubo, reduzindo a exposição direta do tubo ao ar ambiente e, portanto, reduzindo o potencial de corrosão. Além disso, ao aumentar a eficiência da transferência de calor, menos tubos são necessários para a mesma função, reduzindo o volume do feixe e os custos associados de estrutura/ventilador.

4. Rastreabilidade e conformidade com a classe do material para serviço em alta temperatura?
Nossos tubos centrais são provenientes usando padrões reconhecidos (ASTM/EN/JIS/GB) com certificados completos de teste de fábrica, e podemos aplicar testes não destrutivos (ultrassônico, corrente de Foucault) ou testes de pressão hidrostática conforme especificado.

Por que nos escolher?

• Fornecemos tubos base de aço liga adequados para serviço em alta temperatura (aços Cr–Mo) com alta confiabilidade.

• Nosso processo de enrolamento de aletas garante contato firme aleta-tubo e geometria uniforme para transferência de calor ideal.

• Oferecemos dimensões padrão e personalizadas, geometrias de aletas e opções de revestimento de superfície para corresponder às funções de resfriadores de ar e trocadores de calor.

• Apoiamos documentação completa, testes e personalização para alinhar com a especificação do seu projeto e plano de qualidade.

Composição Química

Propriedades Mecânicas

Padrões Aplicáveis

• ASTM / ASME: ASTM A213 / ASME SA213

• EN: EN 10216-2

• JIS: JIS G3462

• GB: GB/T 5310

• Conformidade da indústria: API 661 para trocadores de calor resfriados a ar

Áreas de Aplicação

Campo de Aplicação Geral

Esses tubos aletados enrolados em espiral L-foot são usados principalmente em trocadores de calor resfriados a ar e gás-líquido, onde um fluido flui dentro do tubo e ar ou gás flui sobre as aletas do lado de fora para extrair ou rejeitar calor.

Exemplos de Uso Específico

• Feixes de trocadores de calor resfriados a ar em plantas petroquímicas

• Resfriadores de ar de carga ou intercoolers em sistemas de compressão de gás

• Pós-resfriadores para unidades de turbinas a gás ou acionamento mecânico

• Condensadores e evaporadores com limitações do lado do ar

• Economizadores de recuperação de calor que manuseiam gases de combustão

• Unidades resfriadas a ar externas em sistemas auxiliares de usinas

P: Você é empresa comercial ou fabricante?

R: fabricante, também pode fazer comércio.

P: Quanto tempo é o seu tempo de entrega?

R: Geralmente falando, são 10-15 dias se os produtos estiverem em estoque, ou são 30-40 dias se os produtos não estiverem em estoque,

é de acordo com a quantidade.

P: Você fornece amostras? é grátis ou extra?

R: Sim, podemos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

P: Quais são seus termos de pagamento?

R: Pagamento=2000USD, 30% T/T adiantado, saldo antes do envio.

Se você tiver outra pergunta, sinta-se à vontade para entrar em contato comigo.
