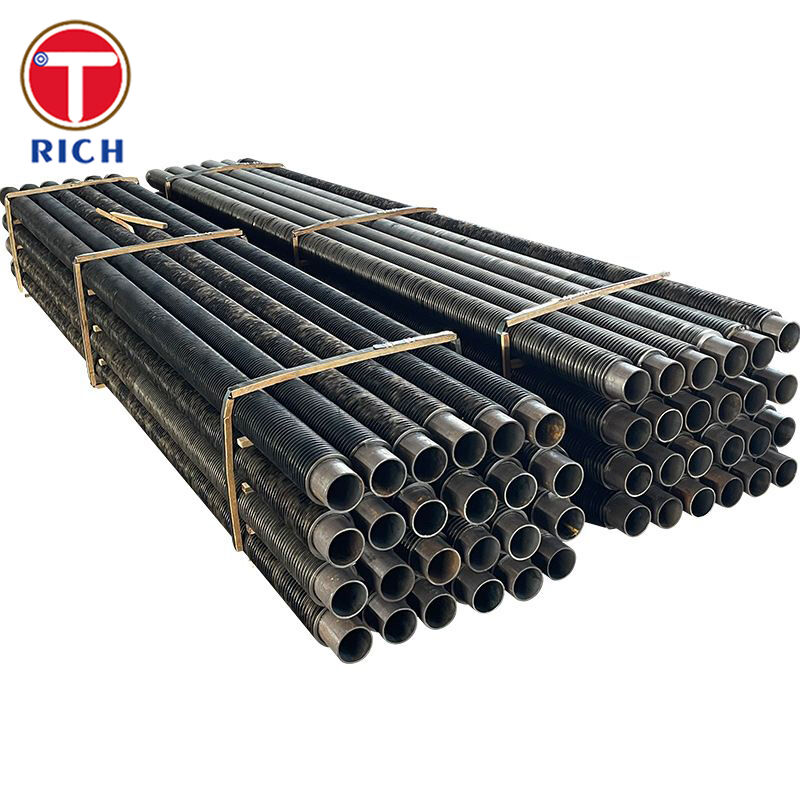

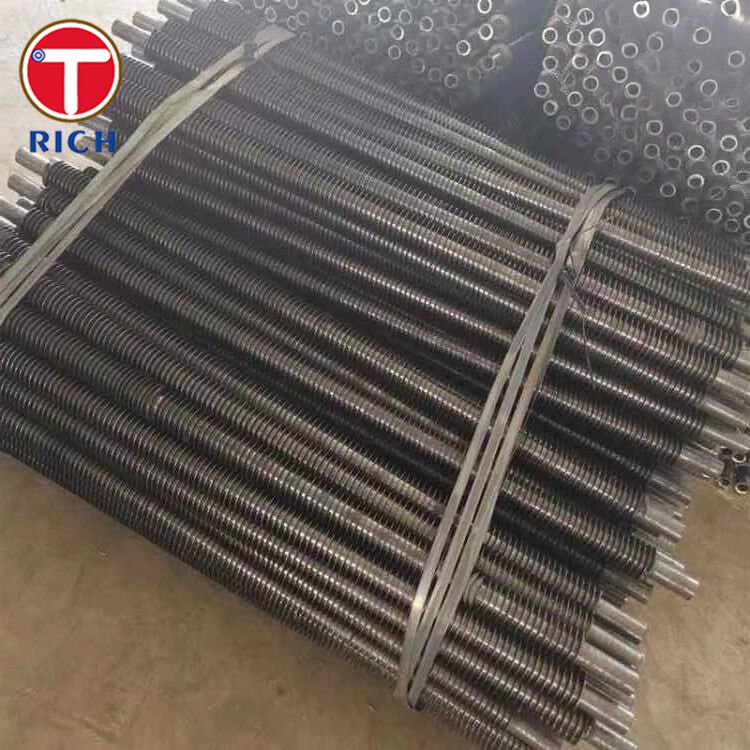

Tubo aleta tipo L – Tubos aletados com tensão de pé de alumínio em forma de L para trocador de calor

Visão geral do material

Os tubos aletados com tensão de pé de alumínio em forma de L são elementos de transferência de calor bi-metálicos ou multi-metálicos nos quais uma fina tira de alumínio é enrolada helicoidalmente em torno de um tubo base sob tensão controlada. Um pé em forma de “L” é primeiro formado em uma borda da tira da aleta; este pé se apoia diretamente na superfície externa do tubo e trava mecanicamente a aleta no tubo ao longo de todo o seu comprimento.

O tubo base pode ser de aço carbono, aço de baixa liga, aço inoxidável ou materiais não ferrosos, como cobre e latão, enquanto a aleta é tipicamente feita de ligas de alumínio de alta condutividade térmica (por exemplo, 1050, 1060, 3003, 5052, 1100). Este projeto combina a resistência mecânica e a classificação de pressão do tubo base com a excelente condutividade térmica e resistência à corrosão das aletas de alumínio.

Os tubos aletados tipo L são amplamente utilizados em trocadores de calor resfriados a ar, radiadores industriais e resfriadores de gás de processo, especialmente onde as temperaturas de operação estão na faixa baixa a média e proteção adicional da parede do tubo é necessária.

Especificações

Esses valores representam as capacidades comuns de fabricação para tubos aletados com tensão de pé de alumínio em forma de L. As dimensões e tolerâncias reais são finalizadas de acordo com os desenhos do cliente e os códigos aplicáveis.

• Materiais do tubo base

  • Aço carbono: por exemplo, SA-179, SA-210, SA-214

  • Aço inoxidável: por exemplo, TP304/304L, TP316/316L

  • Aços de liga ou não ferrosos (cobre, latão, Cu-Ni) sob consulta

• Material da aleta

  • Ligas de alumínio: AA1050/1050A, 1060, 1100, 3003, 5052 (outros sob consulta)

  • Temperamento tipicamente H14 / H16 para estoque de aletas

• Diâmetro externo do tubo (OD)

  • Aprox. 12,7–50,8 mm (1/2"–2") comumente fornecido

  • Outras faixas de OD possíveis dependendo do material e da espessura da parede

• Espessura da parede do tubo

  • Normalmente 1,5–6,0 mm, dependendo da pressão de projeto e do código; paredes mais espessas disponíveis para serviço de alta pressão

• Altura da aleta

  • Aprox. 6–16 mm (1/4"–5/8"), com aletas mais altas possíveis para projetos especiais

• Espessura da aleta

  • Tipicamente 0,2–0,4 mm (≈0,008"–0,016")

• Passo da aleta (densidade da aleta)

  • 5–13 aletas por polegada (≈4–16 mm de passo da aleta) de acordo com o projeto térmico

• Comprimento máximo do tubo

  • Até aprox. 15–18 m (≈50–60 pés), dependendo do material e dos limites de transporte

• Temperatura de operação recomendada

  • Tipicamente até cerca de 200 °C (≈400 °F) serviço contínuo

  • Picos de curto prazo de até ≈230+ °C (450 °F) podem ser aceitáveis, dependendo do material do tubo base, da liga da aleta e do ambiente

  • Para temperaturas de metal mais altas, os tipos de aletas extrudadas ou embutidas são geralmente preferidos

Principais características

• Alta eficiência de transferência de calor

  • As aletas de alumínio oferecem condutividade térmica muito alta e uma grande área de superfície externa, aumentando significativamente os coeficientes gerais de transferência de calor em serviços controlados pelo lado do ar.

• Ligação mecânica segura aleta–tubo

  • O pé em forma de L é enrolado sob tensão para que cada volta da aleta se apoie firmemente contra o tubo, proporcionando espaçamento uniforme da aleta e evitando o movimento ou separação da aleta sob ciclagem térmica e vibração.

• Proteção aprimorada contra corrosão do tubo base

  • O pé da aleta cobre a superfície do tubo, protegendo o aço da exposição direta à atmosfera e reduzindo o risco de corrosão sob a aleta em muitos ambientes.

• Otimizado para serviço resfriado a ar

  • Os tubos aletados tipo L são amplamente utilizados em trocadores de calor resfriados a ar e resfriadores fin-fan, onde temperaturas, pressão e níveis de vibração moderados são esperados.

• Combinação flexível de materiais

  • Qualquer material de tubo adequado pode ser combinado com aletas de alumínio de alta condutividade, equilibrando custo, resistência à corrosão e classificação de pressão para cada projeto.

• Solução econômica

  • Em comparação com os tubos aletados extrudados, a aletagem de pé de alumínio em forma de L com tensão geralmente oferece menor custo de material e fabricação, ao mesmo tempo em que fornece adesão confiável da aleta e boa vida útil em condições apropriadas.

Nossas vantagens – Respondendo a perguntas típicas dos clientes

1. “As aletas soltarão ou vibrarão sob vibração e ciclagem térmica?”

• O perfil do pé em forma de L e o enrolamento sob tensão controlada produzem um intertravamento mecânico entre a aleta e o tubo que resiste ao levantamento e movimento da aleta na faixa de operação típica de até cerca de 400–450 °F.

• O espaçamento uniforme das aletas e o contato firme da raiz ajudam a evitar o atrito e o ruído, melhorando a estabilidade a longo prazo em resfriadores fin-fan e resfriadores de ar.

2. “Como a corrosão do tubo base é controlada, especialmente ao ar livre ou em plantas costeiras?”

• O pé de alumínio em forma de L cobre a superfície do tubo, fornecendo uma barreira adicional entre o ambiente e o tubo de aço ou liga.

• A combinação da liga da aleta (por exemplo, 3003 ou 5052 para melhor resistência à corrosão) e da liga do tubo (por exemplo, aço inoxidável ou Cu-Ni) é selecionada para minimizar os efeitos galvânicos em atmosferas marinhas ou quimicamente agressivas.

3. “Você pode atender aos meus requisitos de código e padrão?”

• Os tubos base e os materiais das aletas de alumínio são obtidos e fabricados de acordo com os principais padrões internacionais: ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784, JIS H 4000/H 4040 e GB/T 3190, GB/T 4437.1, entre outros.

• A composição química e as propriedades mecânicas das ligas de aletas de alumínio são controladas de acordo com as designações de liga relevantes (1050, 1060, 3003, 5052, 6063, etc.), garantindo desempenho rastreável e repetível.

4. “Você pode combinar meu projeto de feixe existente (OD, altura da aleta, FPI, comprimento)?”

• Apoiamos ODs de tubo típicos de 1/2" a 2", alturas de aleta de cerca de 1/4" a 5/8", passos de aleta de 5 a 13 FPI e comprimentos de tubo de até ~15–18 m, o que cobre a maioria das aplicações comuns de refinaria, petroquímica e energia.

• Geometrias personalizadas e densidades de aletas podem ser projetadas para corresponder aos projetos térmicos existentes ou aos requisitos de adaptação.

5. “E quanto à manutenção, limpeza e substituição?”

• A superfície lisa da aleta de alumínio é compatível com os procedimentos de limpeza padrão com sopro de ar ou lavagem com água de baixa pressão comumente usados em unidades fin-fan.

• A adesão consistente às designações de liga padrão e às faixas dimensionais facilita o fornecimento de tubos de substituição que são totalmente intercambiáveis com os feixes originais.

Composição Química – Ligas Típicas de Aletas de Alumínio

Propriedades Mecânicas – Ligas Típicas de Aletas de Alumínio

Padrões Aplicáveis

Dependendo da seleção do material e da especificação do cliente, os tubos aletados com pé de alumínio em forma de L podem ser fabricados de acordo com os seguintes padrões (ou equivalentes):

• ASTM (EUA)

  • ASTM B209 – Chapa e placa de alumínio e liga de alumínio (tira de aleta de alumínio)

  • ASTM B221 / B221M – Barras, varetas, fios, perfis e tubos extrudados de alumínio e liga de alumínio (tubos e seções de alumínio)

  • ASTM B234 / B241 – Tubos sem costura trefilados de alumínio e liga de alumínio / Tubos e tubos sem costura para condensadores e trocadores de calor

• EN (Europa)

  • EN 573-3 – Alumínio e ligas de alumínio – Composição química e forma de produtos forjados (designação e composição da liga)

  • EN 755-1 / EN 755-2 – Alumínio e ligas de alumínio – Vareta/barra, tubo e perfis extrudados – Condições técnicas de entrega e propriedades mecânicas

• GOST (Rússia/CEI)

  • GOST 4784 – Alumínio e ligas de alumínio forjadas – Graus e composição química

• JIS (Japão)

  • JIS H 4000 – Chapas, tiras e placas de alumínio e liga de alumínio (tira de aleta)

  • JIS H 4040 – Barras, varetas e fios de alumínio e liga de alumínio (relacionados a produtos e tubos extrudados)

• GB / T (China)

  • GB/T 3190 – Composição química de alumínio e ligas de alumínio forjadas (limites de liga)

  • GB/T 4437.1 – Tubos extrudados a quente de alumínio e liga de alumínio – Parte 1: Tubos sem costura (tubos base de alumínio)

Aço, aço inoxidável e outros materiais de tubo base são combinados com códigos específicos do projeto, como ASME, EN, GB ou padrões de tubulação de pressão e caldeiras GOST, conforme necessário.

Campos de aplicação

Áreas de aplicação geral

Os tubos aletados com tensão de pé de alumínio em forma de L são adequados para uma ampla gama de equipamentos térmicos onde a resistência do lado do ar domina e uma superfície externa aprimorada é necessária:

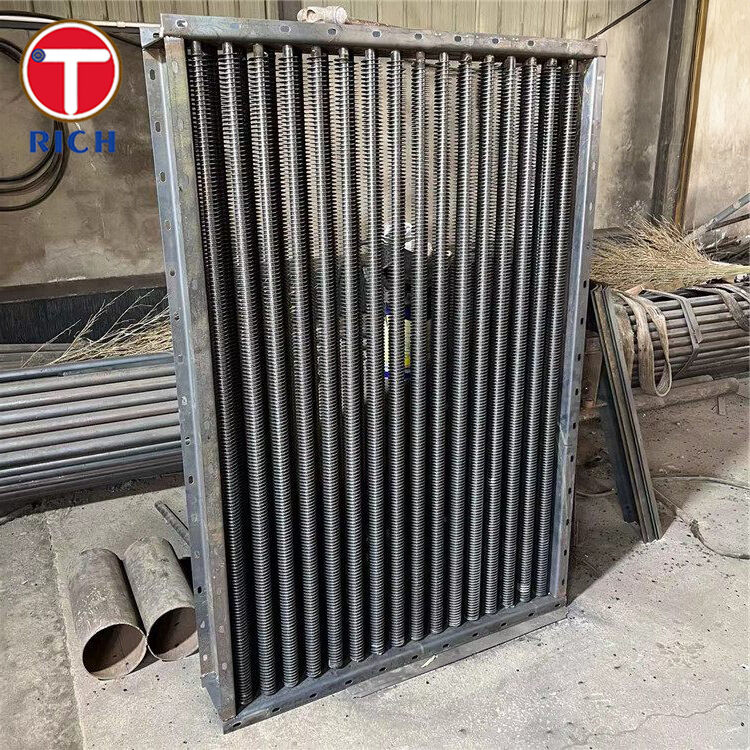

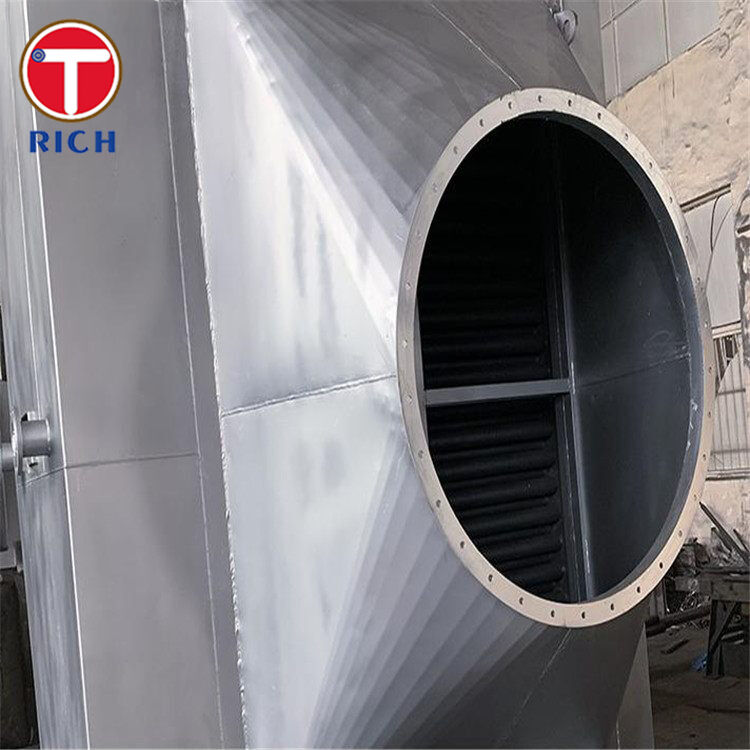

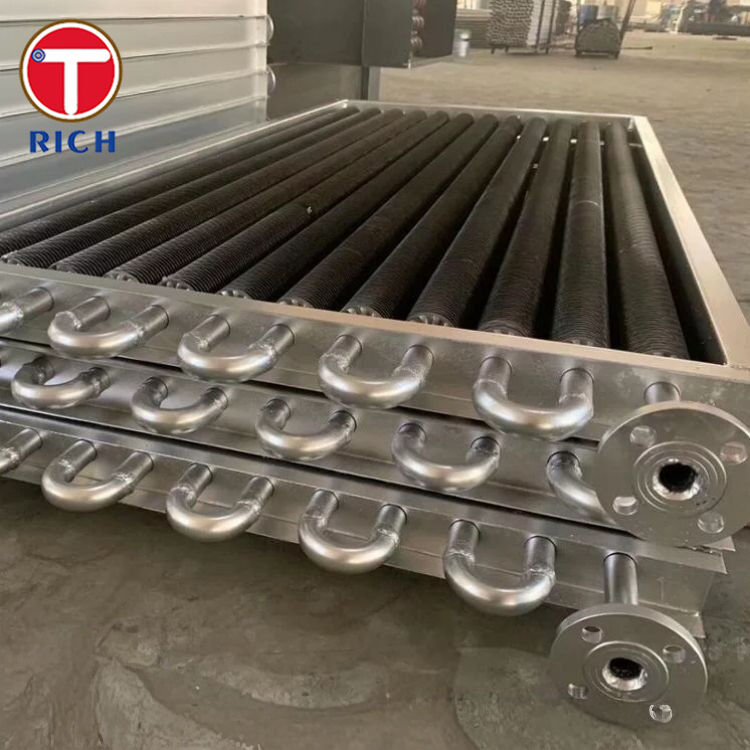

• Trocadores de calor resfriados a ar e resfriadores fin-fan em refinarias e plantas petroquímicas

• Resfriadores de gás e intercoolers para compressores e sistemas de turbinas a gás

• Radiadores industriais para motores, turbinas e equipamentos rotativos grandes

• Unidades de recuperação de calor residual e economizadores (dentro dos limites de temperatura)

• Gás de processo, aquecedor de ar e bobinas de secador

• Condensadores/evaporadores HVAC e refrigeração onde os projetos de aletas e tubos metálicos são preferidos

Uso típico em cada setor

• Petróleo e gás / Petroquímica

  • Resfriadores de gás de processo resfriados a ar, feixes de condensadores, resfriadores superiores de estabilizadores e resfriadores fin-fan em instalações de racks de tubos.

• Geração de energia

  • Resfriadores de ar de geradores e motores, resfriadores de óleo lubrificante de turbinas, resfriadores de hidrogênio (onde as aletas de alumínio são aceitáveis) e resfriadores de ar do sistema auxiliar.

• Plantas químicas e de fertilizantes

  • Resfriadores de ar para fluxos de processo (NH₃, gás de síntese, ar, nitrogênio), resfriadores de produto e sistemas de recuperação de solventes, onde a temperatura e a corrosividade moderadas correspondem à capacidade da aleta de alumínio.

• Metalurgia, papel, alimentos e equipamentos de secagem

  • Aquecedores e secadores de ar quente, bobinas de forno e aquecedores de ar de processo que se beneficiam de alta área de aleta e peso de aleta relativamente baixo.

• HVAC / refrigeração

  • Bobinas personalizadas e aquecedores de ar industriais onde as aletas metálicas robustas e os tubos de parede espessa são preferidos em relação às bobinas comerciais leves, dentro de envelopes de temperatura e corrosão adequados.
