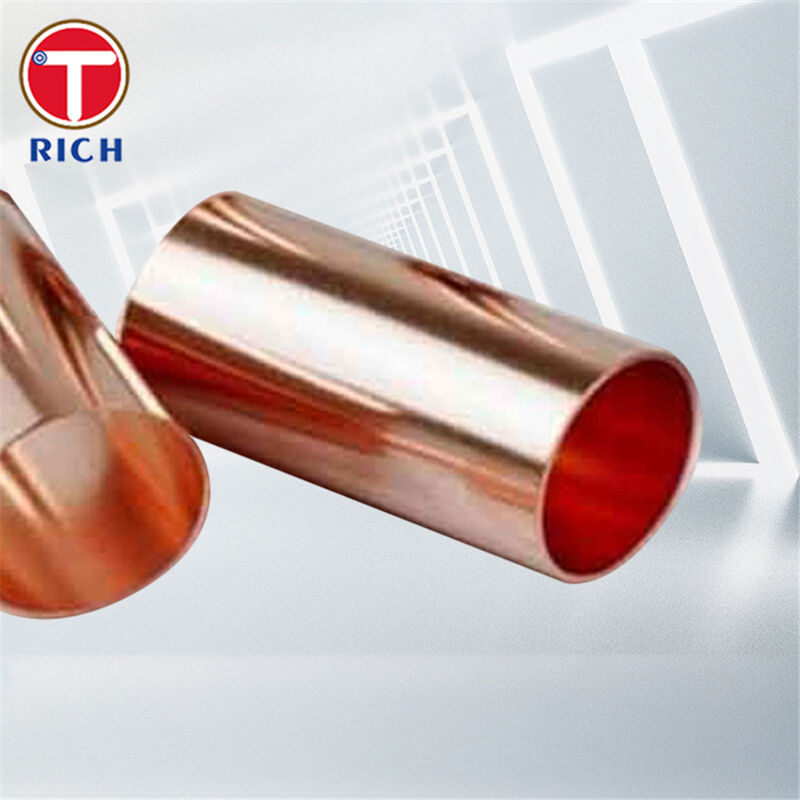

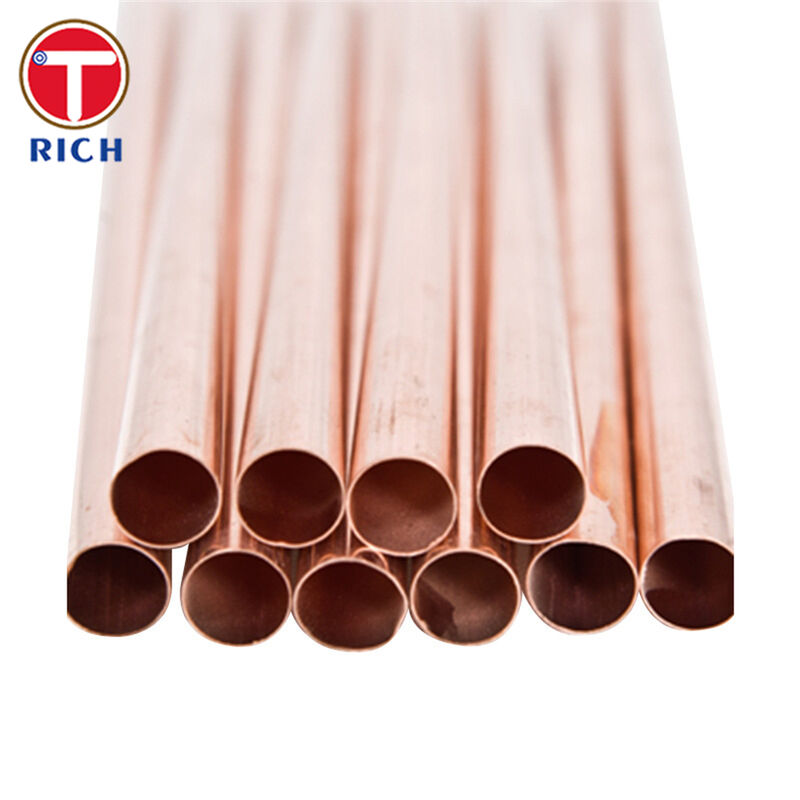

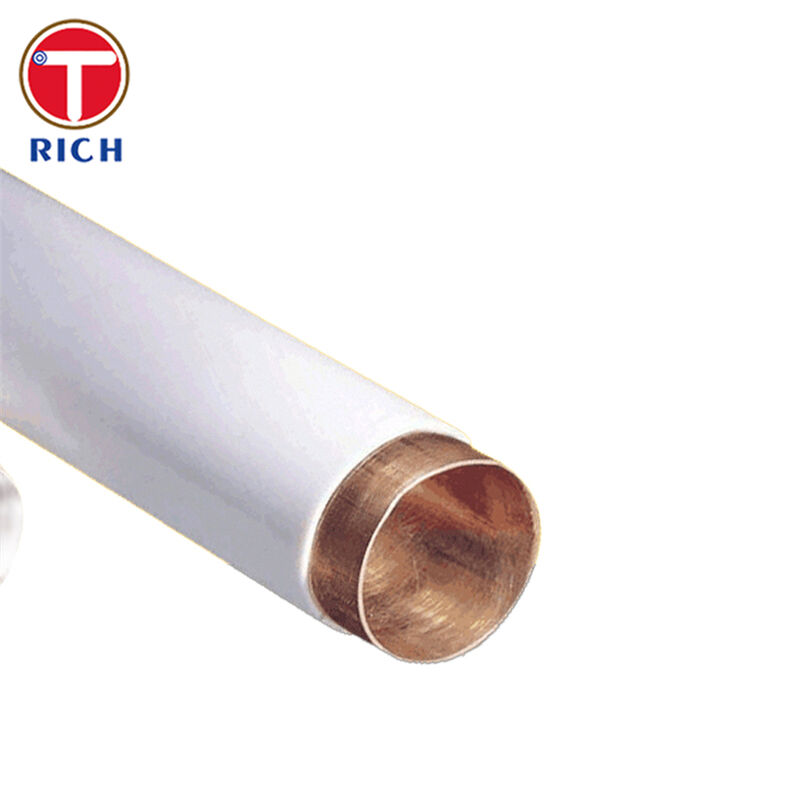

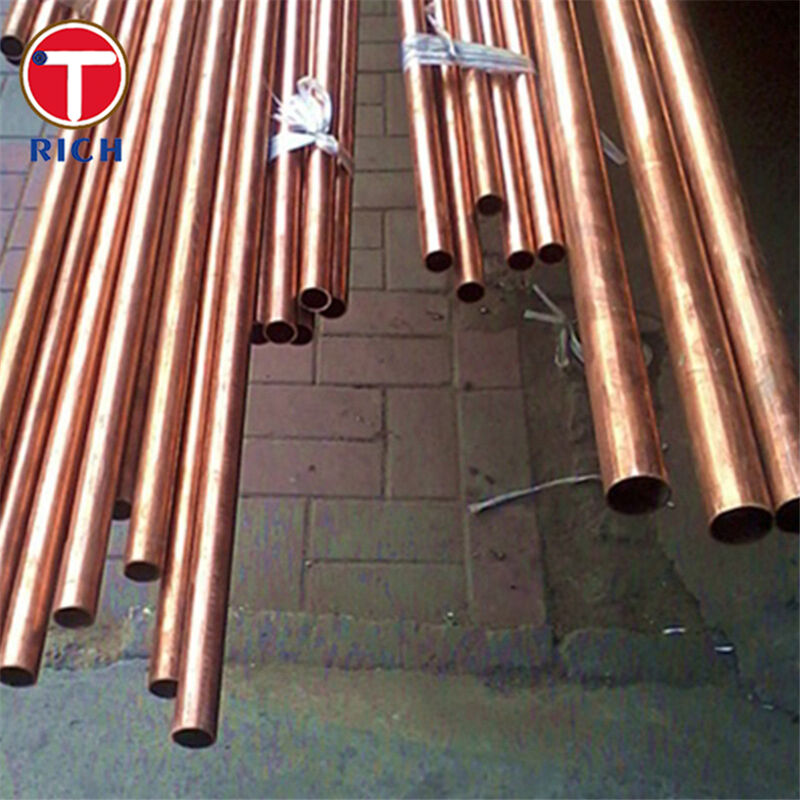

ASTM B75 C12200 Tubos de liga de cobre Tubos de liga de cobre de alta qualidade para rastreamento de vapor

Descrição do material

O tubo de liga de cobre ASTM B75 C12200 é um tubo sem costura,Tubos de cobre desoxidado por fósforo (Cu-DHP) desenhados a frio, concebidos para serviços de engenharia geral e particularmente adequados para rastreamento de vapor e linhas de vapor de baixa a média temperatura.

A liga (UNS C12200 / Cu-DHP) combina:

• Muito alta pureza de cobre (≥ 99,9% Cu, incluindo Ag) com 0,015 ∼ 0,040% de fósforo como desoxidante, garantindo resistência à fragilidade do hidrogénio e boa soldabilidade.

• Excelente condutividade térmica e boa resistência à corrosão em ambientes típicos de vapor e condensado.

Isto torna-a uma escolha robusta e económica para rastreamento de vapor de tubulações de processo, válvulas, instrumentos e equipamentos auxiliares.

Especificações

Grau e padrão

• Material: cobre desoxidado com fósforo, com elevado P residual (Cu-DHP)

• UNS: C12200

• Forma do produto: tubo de cobre sem costura

• Padrão aplicável: ASTM B75 / B75M

Designações equivalentes (para referência)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T para tubo)

• GB: TP2 (tubo de cobre desoxidado com fósforo)

• GOST: cobre desoxidado do tipo M1Ф utilizado em tubos de cobre GOST 617

Processo de Fabricação

• Tubos sem costura, trabalhados a quente ou a frio

• Fornecidos:

  • Completamente recozida (bolsas moles / comprimentos retos)

  • Aço inoxidável

Dimensões típicas para rastreamento de vapor
(Depende do desenho; abaixo estão os tamanhos comuns do traçador)

• Diâmetro externo (OD): 3/8" (9,52 mm), 1/2" (12,7 mm) comumente usado; 1/4" ′′7/8" OD disponível

• Espessura da parede: tipicamente 0,9 ∼1,2 mm para tubos de rastreamento OD de 3/8" ∼1/2"

• Duração:

  • Empilhadeiras de enrolamento de nível: até 50-150 m por enrolamento (típico)

  • Comprimentos de linha reta: 3 ̊6 m padrão; sob encomenda

Condição de entrega e acabamento

• Temperatura: O60 (anilhado suave) é preferido para rastreamento a vapor devido à sua facilidade de dobra; temperos duros (H55/H80 etc.) disponíveis quando for necessária uma resistência maior

• Finalidades: Finalidades simples, descascadas; outras preparações de finalidades, a pedido

• Superfície: Óxido limpo, brilhante ou leve, limpeza interna controlada para serviço de vapor e condensado

Principais características

1. Otimizado para temperaturas de localização de vapor

   • O tubo de cobre C12200 sob ASTM B75 é amplamente utilizado em linhas de fluidos e vapor e mantém a resistência a temperaturas elevadas típicas do serviço de vapor de baixa e média pressão.

2. Excelente condutividade térmica

   • A elevada condutividade térmica (cerca de 196 W/m·K) permite uma transferência de calor eficiente do vapor para a linha de tracção, reduzindo o número de marcadores e o consumo de vapor.

3. Resistência à fragilização por hidrogénio

   • A desoxidação do fósforo minimiza o oxigênio dissolvido e impede a fragilização do vapor (doença do hidrogênio), um requisito chave para o cobre em serviço quente e úmido.

4. Forte resistência à corrosão no vapor/condensado

   • As ligas de C12200 e Cu-DHP afins apresentam uma resistência muito boa à corrosão geral e à formação de buracos na água, no vapor e em muitas atmosferas industriais, suportando uma longa vida útil em linhas de vapor e marcadores.

5. Fácil de dobrar, formar e unir

   • Excelentes características de processamento a frio e de soldadura permitem curvas de raio apertado, enrolamento em torno de tubos de processo e juntas confiáveis (fusos de soldadura, soldadura e compressão).

6. Qualidade padronizada comprovada

   • A norma ASTM B75 especifica os ensaios mecânicos, os ensaios de fragilidade do hidrogénio, os ensaios de expansão e os ensaios não destrutivos (currente de turbilhão / pressão) para tubos de cobre, garantindo uma qualidade consistente e rastreável.

7. Rentabilidade versus inoxidável para condições moderadas

   • Para muitos projetos, o tubo de rastreador de cobre é recomendado para serviço a vapor até cerca de 400 ° F (204 ° C) quando compatível com o meio, oferecendo menor custo de material e instalação do que o aço inoxidável.

Nossas Vantagens

Com base em perguntas comuns de engenheiros e compradores de tubos de rastreamento de vapor, aqui está como este produto e nossa abordagem de fornecimento abordam preocupações principais:

1O cobre é realmente adequado para a minha temperatura e pressão de detecção de vapor?

• As diretrizes de engenharia indicam que os tubos de cobre são adequados quando a temperatura do vapor saturado não excede cerca de 400 ° F (204 ° C) e quando o processo ou ambiente não é agressivamente corrosivo.

• Os nossos tubos C12200 são fornecidos em espessuras de parede seleccionadas de acordo com a sua pressão de projecto e os códigos de tubulação aplicáveis;As paredes mais pesadas podem ser fornecidas para ciclos térmicos mais severos, conforme recomendado pelos documentos de melhores práticas de rastreamento de vapor.

O que oferecemos

• Revisão da aplicação (pressão de vapor, temperatura, meio, ambiente) e orientação sobre quando o cobre C12200 é ideal e quando o tubo de rastreamento inoxidável 316L é uma escolha melhor.

• Seleção de espessura de parede e documentação para alinhar com os seus padrões internos e especificações do projeto.

2. ¢ Que tal a limpeza da corrosão e do condensado? ¢

Os guias de projeto apontam que o cobre é econômico, mas os produtos de corrosão podem contaminar armadilhas e instrumentos se a química da água for pobre.

A nossa abordagem

• Fornecemos C12200 a partir de misturas de Cu-DHP de química controlada com níveis muito baixos de impurezas e serviço comprovado em sistemas de vapor, água e troca de calor.

• A pedido, podemos fornecer:

  • Tubos pré-limpos/limpos internos para sistemas críticos de vapor/condensado

  • Orientações sobre a compatibilidade com o seu programa de tratamento de condensado

  • Soluções alternativas de rastreador 316L para serviços altamente corrosivos ou contaminados

3.¿Como posso saber se os tubos cumprem os requisitos ASTM B75 e QA do projecto?

A norma ASTM B75/B75M define requisitos rigorosos para a química, propriedades mecânicas, testes de expansão, testes de fragilidade do hidrogénio e testes não destrutivos de tubos de cobre sem costura.

O que oferecemos

• Relatórios de ensaio de materiais (EN 10204 3.1) incluindo:

  • Análise química (Cu, P e resíduos)

  • Resultados dos ensaios de tracção e dureza

  • Ensaios de expansão/aplanamento conforme necessário

  • Ensaios de corrente de redemoinho ou hidrostáticos/pneumáticos, se especificados

• Total rastreabilidade por calor, bobina e feixe, além de embalagem e marcação alinhadas com as especificações ASTM / do cliente.

4. ¢Posso obter tubos de rastreamento em bobinas longas e com desempenho de dobragem fiável?

As diretrizes de projeto de rastreamento de vapor enfatizam o uso de tubos de cobre ou inoxidável de 3/8 "e 1/2" OD em longas corridas contínuas para uma instalação eficiente.

As nossas vantagens aqui

• As bobinas C12200 de aquecimento suave com excelente ductilidade (típico O60 de 220-260 MPa com alongamento ≥ 40%) permitem envolvimentos apertados em torno das linhas de processo sem rugas.

• As bobinas de enrolamento nivelador minimizam as juntas e os pontos de vazamento, reduzindo o tempo de instalação e o risco de manutenção.

5.¿E se eu precisar de notas equivalentes para projectos com vários padrões?

Os projetos globais geralmente misturam a documentação ASTM, EN, JIS, GB e GOST. Cu-DHP / C12200 tem referências cruzadas bem estabelecidas para CW024A, C1220 e TP2 e para cobre russo tipo M1F.

Nós apoiamos

• Mapeamento transversal de normas (ASTM ¥ EN ¥ JIS ¥ GB ¥ GOST) em fichas de dados e certificados

• Marcação de padrão misto se a sua documentação exigir ambas as designações UNS e local

Composição química

Propriedades mecânicas

Normas aplicáveis

ASTM (EUA)

• A norma ASTM B75/B75M Tubos de cobre sem costura (abrange as normas UNS C12000 e C12200).

• ASTM B280 Tubos de cobre sem costura para ar condicionado e refrigeração (C12200).

• ASTM B111 Tubos condensadores e trocadores de calor sem costura de cobre e liga de cobre.

EN (Europa)

• EN 12449 Tubos redondos sem costura para fins gerais (Cu-DHP, CW024A).

• EN 13600 / EN 1057 Normas adicionais de tubos de cobre para aplicações elétricas e de canalização.

GB (China)

• GB/T 5231 ¢ Designação e composição química do cobre forjado e das ligas de cobre (TP2).

• GB/T 1527 ¢ Tubos desenhados de cobre e ligas de cobre.

• GB/T 18033 Tubos de água e gás de cobre sem costura.

JIS (Japão)

• JIS H3300 Tubos e tubos sem costura de cobre e liga de cobre (incluindo C1220T).

GOST (Rússia / CEI)

• GOST 617-2006 ?? Tubos redondos de cobre e latão de uso geral Condições técnicas (aplicável a tubos de cobre como o tipo M1/M1Ф).

Áreas de aplicação

Áreas de aplicação gerais

Graças à sua elevada condutividade térmica, boa resistência à corrosão e excelente formabilidade, os tubos C12200 / Cu-DHP são amplamente utilizados em:

• Rastreamento de vapor e linhas de vapor

• Outros aparelhos de ar condicionado e aparelhos de ar condicionado

• Tubos de climatização e refrigeração

• Distribuição de água quente e fria

• Tubos de instalações químicas e de processos (medios não agressivos)

Utilizações específicas em sistemas de rastreamento de vapor e sistemas de vapor

1. Rastreamento de vapor de tubulações de processo

2. Linhas de vapor para distribuição de serviços públicos

3. Válvulas, instrumentos e equipamento auxiliar

4. Aplicações de trocadores de calor e bobinas

5. Serviços de edifícios e HVAC

P: É uma empresa comercial ou fabricante?

A: Fabricante, também pode fazer comércio.

P: Quanto tempo é o seu prazo de entrega?

R: Em geral, são 10-15 dias se as mercadorias estiverem em stock, ou são 30-40 dias se as mercadorias não estiverem em stock,

É de acordo com a quantidade.

P: Fornece amostras? É grátis ou extra?

R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

Q: Quais são os seus termos de pagamento?

A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento>= 2000USD, 30% T/T antecipadamente, saldo antes do envio.

Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato comigo.
