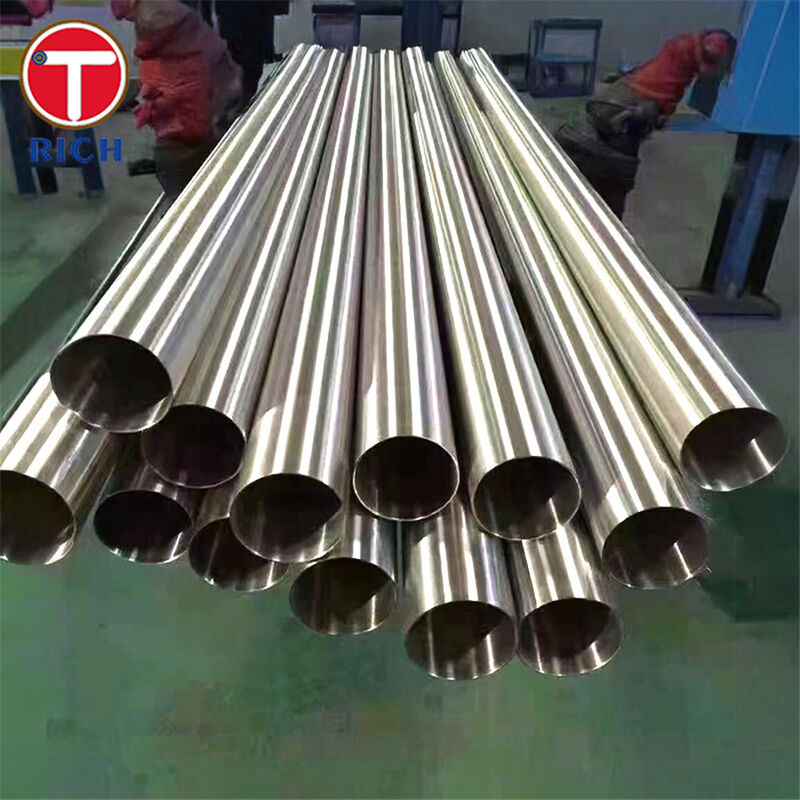

Tubo de aço inoxidável ISO 2037 Tubulação sanitária de aço inoxidável para a indústria alimentícia

Material

Os tubos de aço inoxidável sanitários ISO 2037 são tubos de aço inoxidável austeníticos sem costura ou soldados, projetados especificamente para o serviço higiênico na indústria alimentícia. A norma ISO 2037 define dimensões, tolerâncias, rugosidade da superfície e requisitos higiênicos para tubos retos de aço inoxidável usados no setor alimentício, garantindo fácil limpeza e segurança do produto.

As classes típicas para tubos ISO 2037 são:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404) – Ligas com Mo para maior resistência à corrosão

• AISI 321 (EN 1.4541) – Estabilizado com Ti para melhor resistência à sensibilização e serviço em alta temperatura

Essas classes combinam excelente resistência à corrosão, soldabilidade e conformabilidade, tornando-as a escolha padrão para tubulações de alimentos, laticínios e bebidas.

Especificações

• Padrão

  • ISO 2037:1992 “Tubos de aço inoxidável para a indústria alimentícia”

  • Adoções regionais, como BH GSO ISO 2037:2017

• Classes típicas de aço

  • AISI 304 / 304L / 316 / 316L / 321

  • Equivalentes EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Processo de fabricação

  • Tubos soldados ou sem costura

  • Recozidos em solução e decapados, com superfície interna mecânica/eletropolida opcional

  • Soldas laminadas ou retificadas para manter a suavidade interna para serviço higiênico

• Dimensões (faixa ISO 2037 típica)

  • Diâmetro externo: aproximadamente 25–101,6 mm, amplamente utilizado em plantas de alimentos e bebidas

  • Espessura da parede: séries de acordo com as tabelas ISO 2037; tamanhos sanitários comuns em torno de 1,5–3,0 mm (os valores exatos dependem da série OD)

• Acabamento e rugosidade da superfície

  • Acabamento interno tipicamente recozido brilhante e/ou polido mecanicamente

  • Rugosidade: as linhas sanitárias de alimentos e bebidas geralmente especificam Ra ≤ 0,8 μm (32 μin) na superfície de contato com o produto para minimizar o biofilme e facilitar a limpeza.

• Extremidades dos tubos

  • Corte quadrado, rebarbado, adequado para soldagem orbital

  • Extremidades de virolas/braçadeiras sanitárias pré-montadas opcionais para instalação rápida

Principais características

1. Superfície interna higiênica
   Rugosidade superficial controlada (tipicamente Ra ≤ 0,8 μm) e soldas sem fendas reduzem a adesão bacteriana e suportam a limpeza CIP/SIP eficaz.

2. Excelente resistência à corrosão
   304/304L fornecem resistência robusta para meios neutros; 316/316L adicionam molibdênio para maior resistência em produtos alimentícios e produtos de limpeza contendo cloreto ou ácidos.

3. Tolerâncias dimensionais consistentes
   A ISO 2037 define tolerâncias rigorosas para OD, espessura da parede e retidão, proporcionando um ajuste confiável com braçadeiras, conexões e válvulas padronizadas.

4. Alta integridade mecânica
   Os aços inoxidáveis austeníticos oferecem alta resistência à tração, ductilidade e tenacidade, mantendo a integridade sob pressão, vibração e ciclagem térmica frequente.

5. Excelente soldabilidade
   As classes “L” de baixo carbono (304L, 316L) e 321 estabilizado minimizam a sensibilização e a corrosão intergranular nas zonas afetadas pelo calor, permitindo soldagem TIG orbital confiável sem tratamento térmico pós-soldagem.

6. Rastreabilidade e documentação completa
   Os tubos ISO 2037 são comumente fornecidos com certificados de material EN 10204 3.1, documentação de acabamento superficial e relatórios opcionais de rugosidade e inspeção por boroscópio, ajudando os usuários a atender aos regimes de segurança alimentar HACCP, ISO 22000 e relacionados.

Nossas vantagens

1. “A superfície interna é realmente limpa e higiênica o suficiente?”

P: Risco de biofilme, resíduos ou contaminação nas linhas de produtos e circuitos CIP.

Nossa vantagem:

• Especificamos e controlamos a rugosidade interna em torno de Ra ≤ 0,8 μm, alinhado com a orientação predominante da indústria alimentícia para superfícies higiênicas, e oferecemos acabamentos ainda mais finos sob demanda.

• As soldas são suavizadas (laminadas/retificadas) e inspecionadas por boroscópio, quando necessário, para evitar fendas e trechos mortos.

• Cada lote pode ser fornecido com verificação do acabamento superficial (relatórios de perfilômetro ou certificados Ra representativos), apoiando a validação de seus procedimentos de limpeza.

2. “Qual classe devo usar, 304 ou 316L, e ela sobreviverá aos meus meios e produtos químicos de limpeza?”

P: Pitting ou fissuração por corrosão sob tensão causada por cloretos, ácidos, álcalis e meios CIP agressivos.

Nossa vantagem:

• Fornecemos seleção de material orientada à aplicação:

  • 304 / 304L para laticínios em geral e meios neutros com baixo teor de cloreto.

  • 316 / 316L para salmouras, molhos, sucos de frutas e regimes CIP/SIP agressivos.

  • 321 para linhas de alta temperatura (por exemplo, óleo quente, vapor, esterilização em alta temperatura) onde a resistência à sensibilização é crítica.

• O suporte técnico inclui a revisão de seus ciclos de mídia, temperatura e limpeza para recomendar a classe ideal com margem de corrosão apropriada.

3. “Posso integrar tubos ISO 2037 em uma planta de padrão misto (ASTM, EN/DIN)?”

P: Compatibilidade entre ISO 2037 e outros padrões comuns de tubos sanitários, como ASTM A270, EN 10357/DIN 11850 e JIS G3447.

Nossa vantagem:

• Fornecemos tubos ISO 2037 com dimensões harmonizadas com as séries europeias de tubos higiênicos (EN 10357 / antiga DIN 11850), que são amplamente utilizadas em plantas de alimentos e bebidas da UE.

• Opções de dupla conformidade (por exemplo, ISO 2037 + EN 10357 ou ISO 2037 + ASTM A270) podem ser oferecidas onde as tolerâncias de projeto permitem, simplificando a integração em projetos globais.

• Conexões higiênicas correspondentes (curvas, tees, redutores, virolas) nas dimensões ISO 2037/EN 10357 estão disponíveis, garantindo transições sem vazamentos e conexões de braçadeiras padronizadas.

4. “Como sei se os tubos atendem aos requisitos de documentação de segurança e qualidade alimentar?”

P: Auditoria de conformidade (HACCP, ISO/FSSC 22000), inspeções de clientes e regulatórias.

Nossa vantagem:

• Certificados EN 10204 3.1 com rastreabilidade completa do calor, composição química e propriedades mecânicas.

• Testes adicionais opcionais:

  • Testes de correntes parasitas ou hidrostáticos de soldas

  • Inspeção por boroscópio da superfície interna

  • Relatórios de medição de rugosidade em amostras representativas

• Referência cruzada clara para padrões internacionais (ISO/ASTM/EN/JIS/GB/GOST) para simplificar seus pacotes de especificações e documentação.

5. “Posso obter o tubo nos comprimentos exatos e fabricações que meu projeto precisa?”

P: Custo de instalação, tempo de soldagem no local e complexidade do layout.

Nossa vantagem:

• Ampla gama de estoque em combinações comuns de OD e parede sob as séries ISO 2037/EN 10357 com prazos de entrega curtos.

• Fornecimento cortado sob medida, bobinas pré-fabricadas, curvas em U e coletores para reduzir a soldagem em campo.

• Suporte técnico para roteamento, inclinação (para drenagem) e capacidade de drenagem para ajudá-lo a projetar sistemas de tubulação higiênicos com o mínimo de trechos mortos.

Composição química

Propriedades mecânicas

Padrões aplicáveis

Embora a ISO 2037 seja o principal padrão do produto, os padrões equivalentes ou relacionados em outros sistemas incluem:

• ISO

  • ISO 2037:1992 – Tubos de aço inoxidável para a indústria alimentícia

• ASTM (EUA)

  • ASTM A270 – Tubulação sanitária de aço inoxidável sem costura e soldada para serviço na indústria de laticínios e alimentos

  • ASTM A269 – Tubulação de aço inoxidável austenítico sem costura e soldada para serviço geral

  • ASTM A249 – Especificação de tubos soldados frequentemente referenciada para testes mecânicos/de dobra adicionais em tubos sanitários

• EN / DIN (Europa)

  • EN 10357 (anteriormente DIN 11850) – Tubos de aço inoxidável soldados para as indústrias alimentícia, química e relacionadas

• GOST (Rússia e CEI)

  • GOST 9941 – Tubos sem costura conformados a frio feitos de aço de alta liga resistente à corrosão, usados como base de tubos de aço inoxidável em sistemas de alta pureza e pressão, incluindo aplicações relacionadas a alimentos

• JIS (Japão)

  • JIS G3447 – Tubos sanitários de aço inoxidável para serviço na indústria de laticínios e alimentos

• GB (China)

  • GB/T 12771 – Tubos de aço inoxidável soldados para transporte de fluidos, comumente usados para tubulações de alimentos e bebidas em conjunto com requisitos sanitários específicos

  • Relacionado: GB/T 14975 e GB/T 14976 para tubos de aço inoxidável sem costura

Nossos tubos ISO 2037 podem ser selecionados e documentados para se alinhar com essas estruturas, permitindo fácil especificação em projetos internacionais de alimentos e bebidas.

Campos de aplicação

Geral

Os tubos de aço inoxidável sanitários ISO 2037 são usados sempre que alimentos, bebidas ou produtos relacionados devem ser processados, transportados ou limpos em um sistema de tubulação higiênico e resistente à corrosão. A combinação de capacidade de limpeza, durabilidade e resistência à corrosão do aço inoxidável o torna o material dominante para tubulações em contato com alimentos.

Usos típicos da indústria e funções da linha

1. Laticínios e ingredientes de laticínios

   • Linhas de recepção e transferência de leite cru

   • Sistemas de pasteurização e UHT

   • Tubulações de creme, soro de leite, lactose e leite concentrado

   • Linhas de retorno/fornecimento CIP e coletores de limpeza

2. Bebidas, cervejarias e refrigerantes

   • Linhas de fabricação de cerveja (mosto, cerveja, filtração e transferência de cerveja clara)

   • Linhas de concentrado de bebidas carbonatadas e sucos

   • Coletores de xarope, sabor e mistura

   • Circuitos de contato com CO₂ e carbonatação onde o design higiênico é essencial

3. Processamento de frutas, vegetais e açúcar

   • Transferência de suco, purê e concentrado

   • Distribuição de xarope de açúcar e adoçante líquido

   • Linhas de produtos ácidos e sabor onde 316L é preferido para resistência à corrosão por pitting

4. Carnes, aves, frutos do mar e refeições prontas

   • Circuitos de injeção de salmoura e marinada

   • Tubulação do sistema de cozimento, resfriamento e escaldamento

   • Linhas de distribuição de lavagem e limpeza

5. Óleos comestíveis, gorduras e molhos

   • Transferência de óleo e gordura refinados

   • Molhos, condimentos e condimentos de alta viscosidade

   • Seções de enchimento a quente e esterilização em alta temperatura, geralmente usando 321 ou 316L

6. Utilitários e suporte de processo

   • Água de processo, água purificada e retorno de condensado

   • Distribuição de vapor e linhas de condensado (com classes de alta temperatura apropriadas)

   • Circuitos CIP e SIP (soluções de limpeza alcalinas e ácidas, sanitizantes)想·

P: Você é empresa comercial ou fabricante?

R: fabricante, também pode fazer comércio.

P: Quanto tempo é o seu tempo de entrega?

R: Geralmente falando, são 10-15 dias se os produtos estiverem em estoque, ou são 30-40 dias se os produtos não estiverem em estoque,

é de acordo com a quantidade.

P: Você fornece amostras? é grátis ou extra?

R: Sim, podemos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

P: Quais são seus termos de pagamento?

R: Pagamento=2000USD, 30% T/T adiantado, saldo antes do envio.

Se você tiver outra pergunta, entre em contato comigo.
