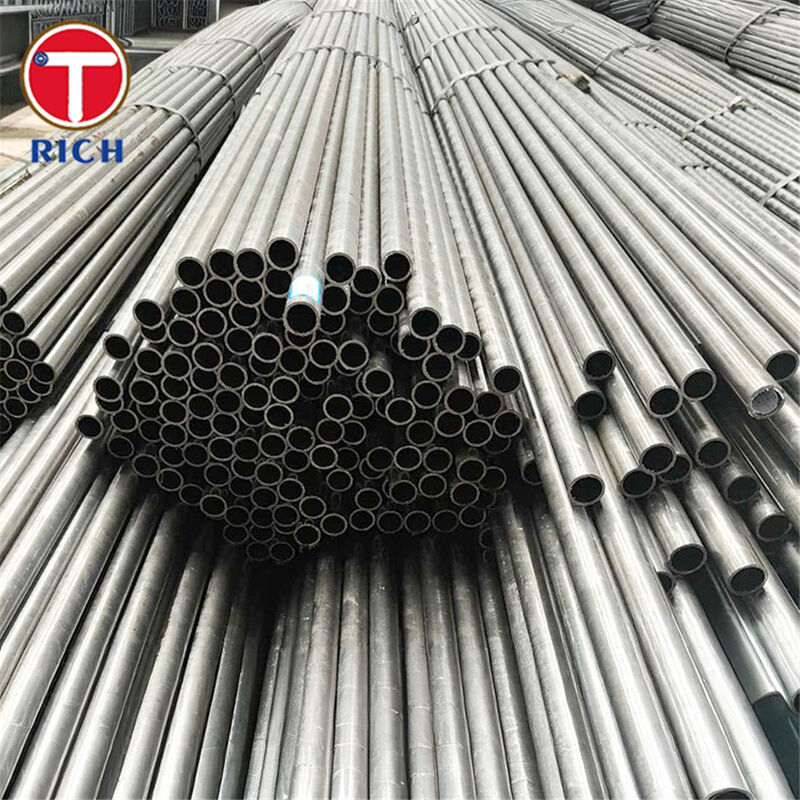

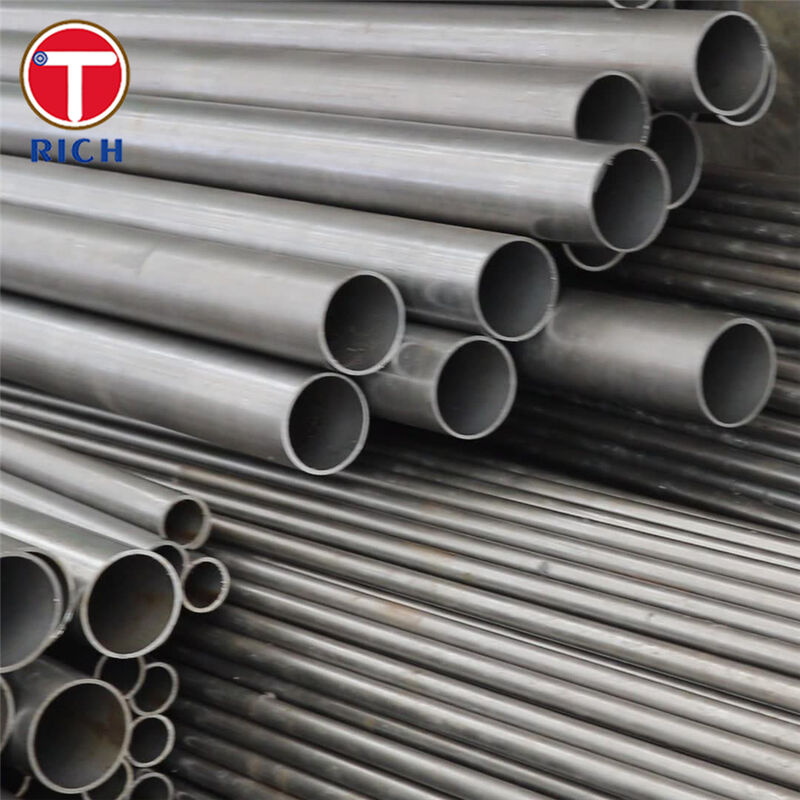

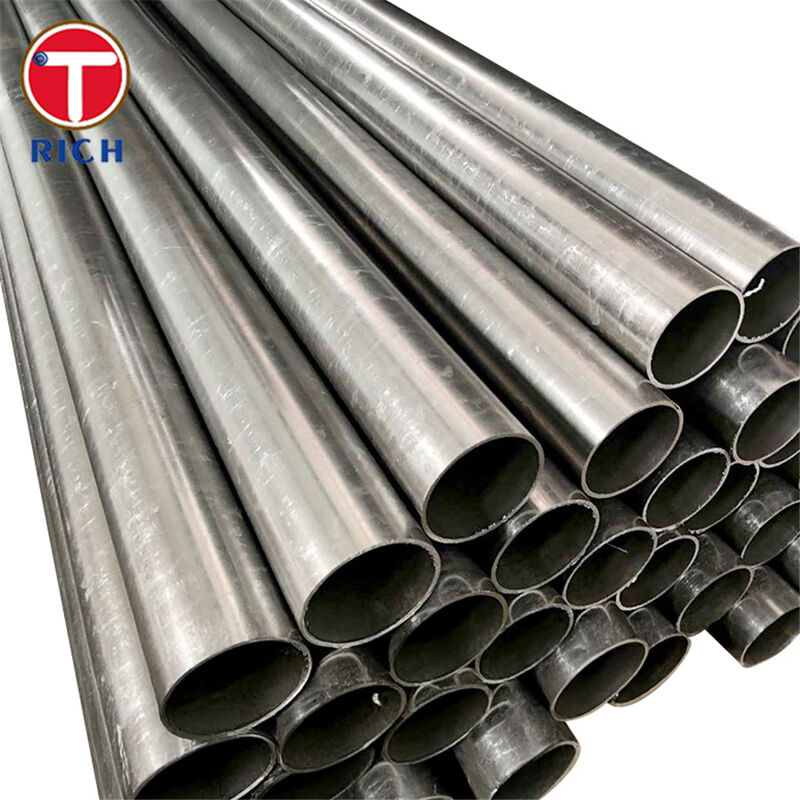

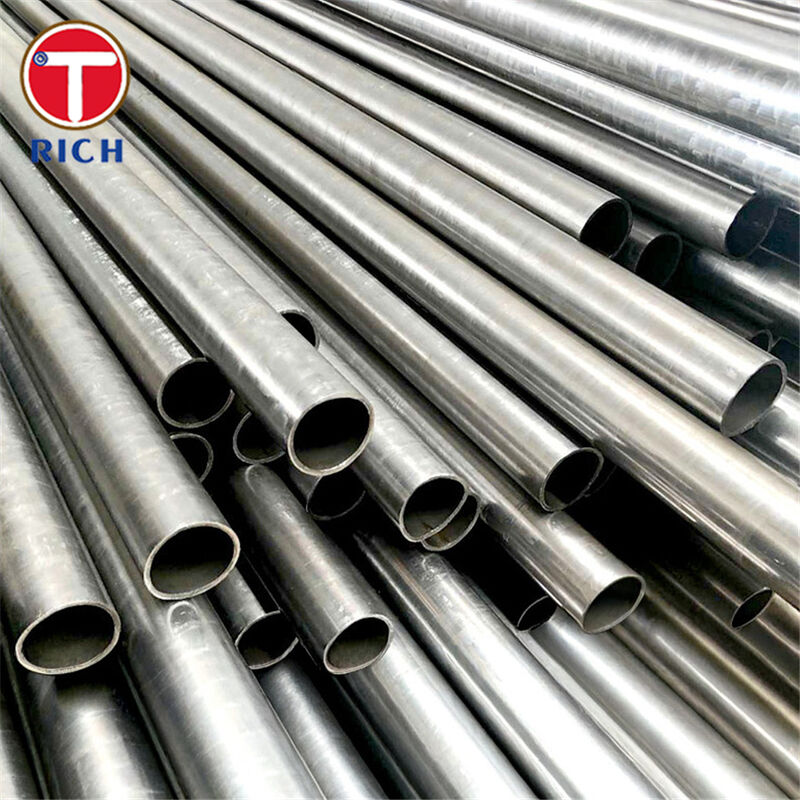

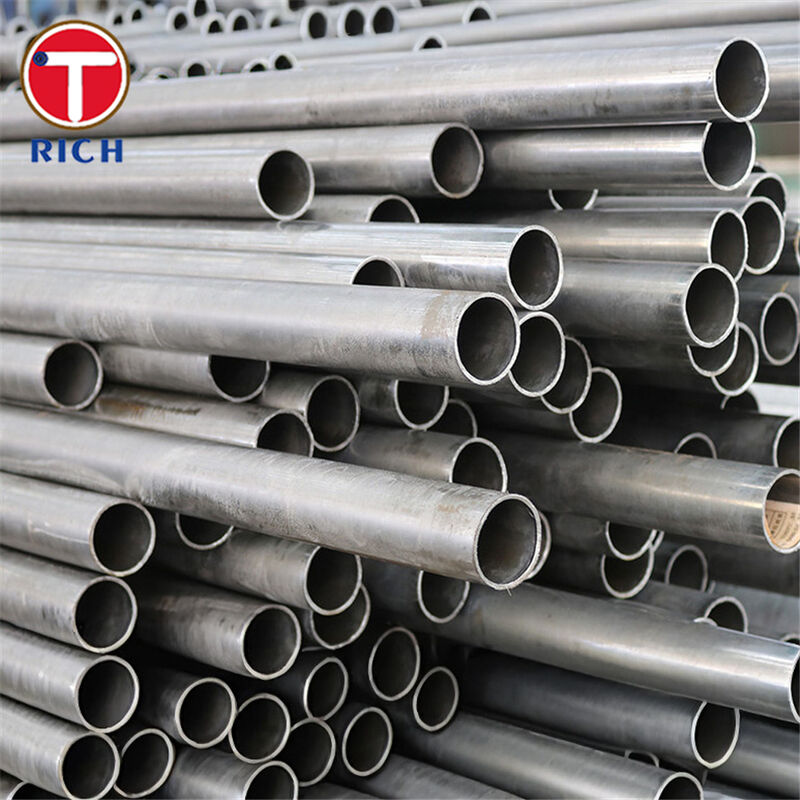

Tubos de rolamento: Tubos sem costura de precisão laminados a frio de pequeno diâmetro para componentes mecânicos

Resumo do material

Este produto é umTubos de aço sem costura de precisão, de pequeno diâmetro, laminados a frio (ou desenhados a frio)concebidos para peças mecânicas de elevada exigência, em especial quandoresistência à fadiga, resistência ao desgaste, estabilidade dimensional e microstrutura consistentesão críticos.

É tipicamente produzido em duas famílias de materiais:

• Aço de rolamento de endurecimento(100Cr6, 100CrMn6): aços de cromo de alto carbono concebidos para uma vida útil de fadiga por contacto de rolamento, com microestrutura controlada e expectativas de limpeza para aplicações de rolamentos.

• Outros aços(16MnCr5, 20MnCr5): carboidratos utilizados quando se necessita de umcaixa resistente ao desgaste + núcleo resistente, comum em engrenagens, eixos e componentes de transmissão.

• 100CrMo5é comumente referido comoDIN/W-Nr. 1.2303(aço ligado Cr-Mo de alto carbono). Se o seu projeto exigir um certificado ISO de aço de rolamento, confirme a família de graus pretendida durante a compra (designação de aço de rolamento versus aço de ferramenta/aço ligado).

Especificações

As especificações típicas de aquisição de rolamentos/tubos mecânicos de precisão incluem:

• Dimensões: OD / ID / espessura da parede (conforme ao desenho)

• Comprimento e acabamento final: comprimento fixo/aleatório, extremidades descascadas/camferadas

• Precisão dimensional: Classe de tolerância OD/ID, ovalidade, retidão

• Condição da superfície: superfície laminada a frio/tirada a frio, em conserva/fosfatada/engrasada

• Condição de entrega (tratamento térmico): por exemplo, +A / +AC / +TH / +FP (conforme exigido pela via de usinagem ou tratamento térmico final)

• Inspecção e documentação: Certificado EN 10204 3.1, rastreabilidade ao calor/ fundição, TNC aprovada (UT/ET), descarbonização e controlo da qualidade das superfícies

Características fundamentais

• Estrutura sem costurapara uma resistência e uniformidade fiáveis na usinagem e tratamento térmico.

• Microestrutura controlada(por exemplo, carboidratos esferoidizados para aços de rolamento de endurecimento transversal, quando encomendados em condições de recozimento).

• Alta concentração de limpeza(os aços de rolamento enfatizam baixas inclusões não metálicas e expectativas definidas de qualidade da superfície).

• Expectativas de tubos de precisãoPara o fornecimento de tubos de precisão, podem ser especificadas tolerâncias dimensionalmente rigorosas e requisitos de superfície definidos.

Nossas Vantagens

1) Como controlar a descarbonização e as imperfeições de superfície que reduzem a duração da fadiga?
Nós alinhamos a produção e a inspecção com as mesmas preocupações escritas nos requisitos de aço de rolamentos:A descarbonização e as imperfeições da superfície devem ser limitadas/controladas.A qualidade da superfície é considerada como um elemento de aceitação fundamental.inspecção de superfície/NDT) para corresponder às suas condições de desenho e de serviço.

2) Pode fornecer uma rastreabilidade total e um certificado de inspecção EN 10204 3.1?
Sim, rastreabilidade (ligação calor/ fundição) e3.1 Documentação de inspecçãoA EN 10204 define o certificado 3.1 como uma declaração do fabricante com resultados de ensaio.

3) O tubo atenderá às tolerâncias de precisão e aos requisitos de superfície para um mecanizado e afiamento eficientes?
O abastecimento de tubos de precisão é construído em tornoTolerâncias dimensional claramente definidas e expectativas de superfície especificadas- reduzindo o tempo de usinagem, melhorando o rendimento e apoiando ajustes estáveis de montagem (especialmente críticos para pequenos diâmetros).e rugosidade na RFQ.

Composição química

Propriedades mecânicas

Normas e referências de grau (ASTM / EN / GOST / JIS / GB)

• EN (Europa)

  • EN ISO 683-17: com aços de rolamento como 100Cr6 e 100CrMnSi6-4 (100CrMn6).

  • EN 10084: aços de endurecimento de caixa, tais como 16MnCr5 e 20MnCr5.

• ASTM (EUA)

  • ASTM A295/A295M: aço de rolamento anti-fricção de alto carbono (geralmente associado aos requisitos do aço de rolamento do tipo 52100, incluindo limites de descarbonização/superfície).

  • A equivalência ASTM é frequentemente referenciada como: 100CrMnSi6-4 ?? ASTM A485 nas tabelas de referência cruzada do fabricante.

• GOST (Rússia/CEI)

  • GOST 801-1978: família de aço de rolamento (por exemplo, ШХ15 / ShKh15).

  • Os equivalentes aproximados de endurecimento do caso são frequentemente listados como 15HG / 18KHG, dependendo do mapeamento de grau.

• JIS (Japão)

  • JIS G4805: aços de rolamentos para rolamentos com elevado teor de cromo de carbono.

  • JIS G4053: aços cromados de baixa liga de estrutura de máquina (comumente referidos para famílias de carburadores, como SCr415/SCr420).

• GB (China)

  • GB/T 18254-2016: Aço de rolamento de cromo de alto carbono (família de referência de rolamentos de aço).

  • Os equivalentes aproximados de GB para os graus de carburizantes são frequentemente referenciados em tabelas de graus cruzados (por exemplo, 15CrMn / 20CrMnTi dependendo do mapeamento).

Áreas de aplicação

• Rolamentos e sistemas de movimento: anéis de rolamento, mangas, rolos/componentes de agulhas, espaçadores de precisão.

• Transmissões automotivas e industriais: engrenagens carburizadas, eixos de engrenagem, mangas de enrolamento, componentes de camas (16MnCr5/20MnCr5).

• Engenharia mecânica geral■ buchas de desgaste elevado, eixos de precisão, peças de bomba, fendões, onde a estabilidade dimensional e a qualidade da superfície permitem um desempenho de accionamento.

P: É uma empresa comercial ou fabricante?

A: Fabricante, também pode fazer comércio.

P: Quanto tempo é o seu prazo de entrega?

R: Em geral, são 10-15 dias se as mercadorias estiverem em stock, ou são 30-40 dias se as mercadorias não estiverem em stock,

É de acordo com a quantidade.

P: Fornece amostras? É grátis ou extra?

R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.

Q: Quais são os seus termos de pagamento?

A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento>= 2000USD, 30% T/T antecipadamente, saldo antes do envio.

Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato comigo.
