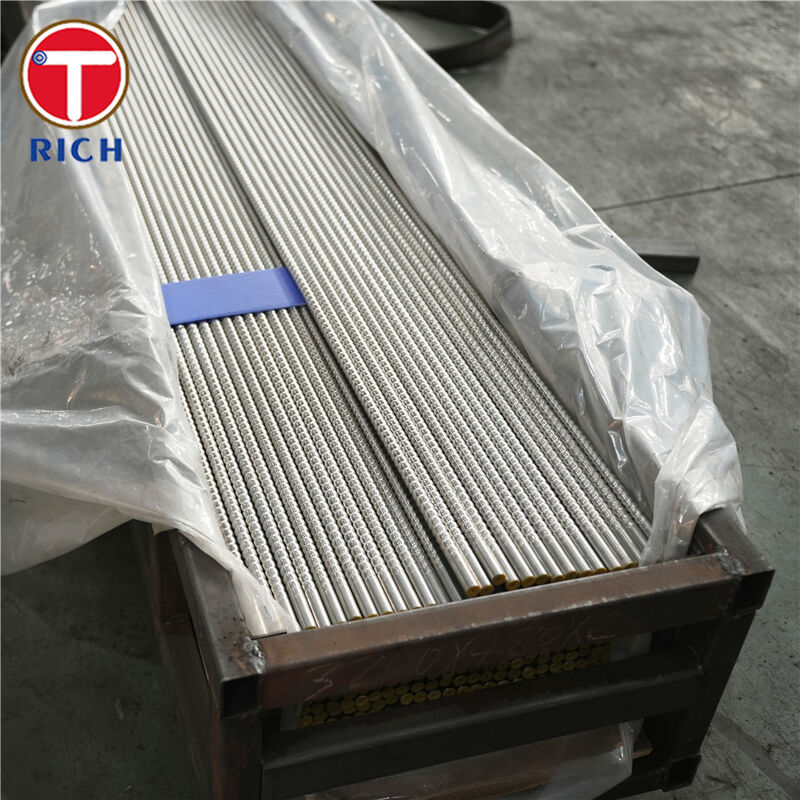

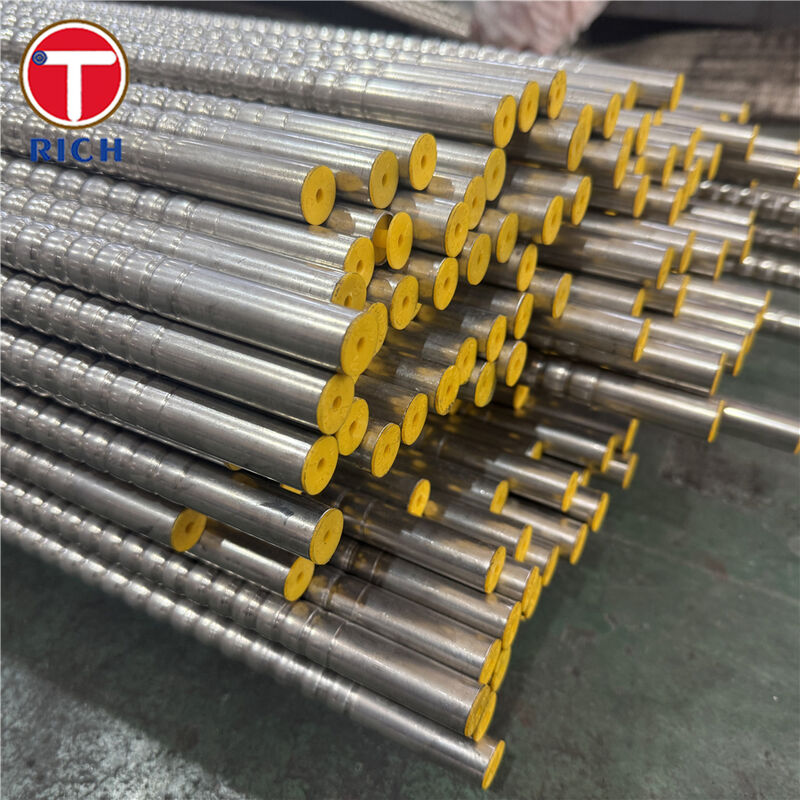

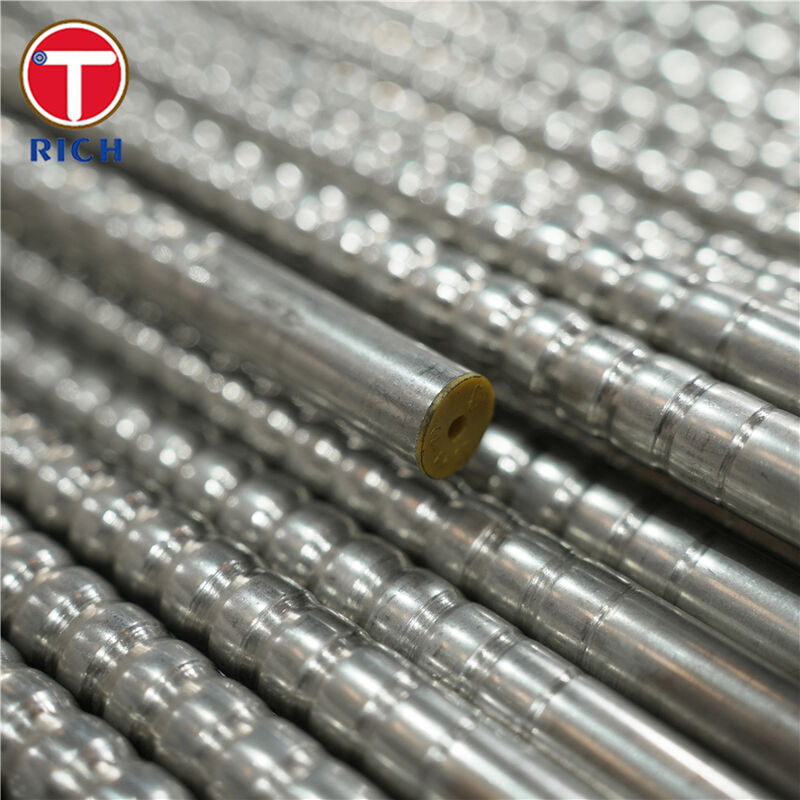

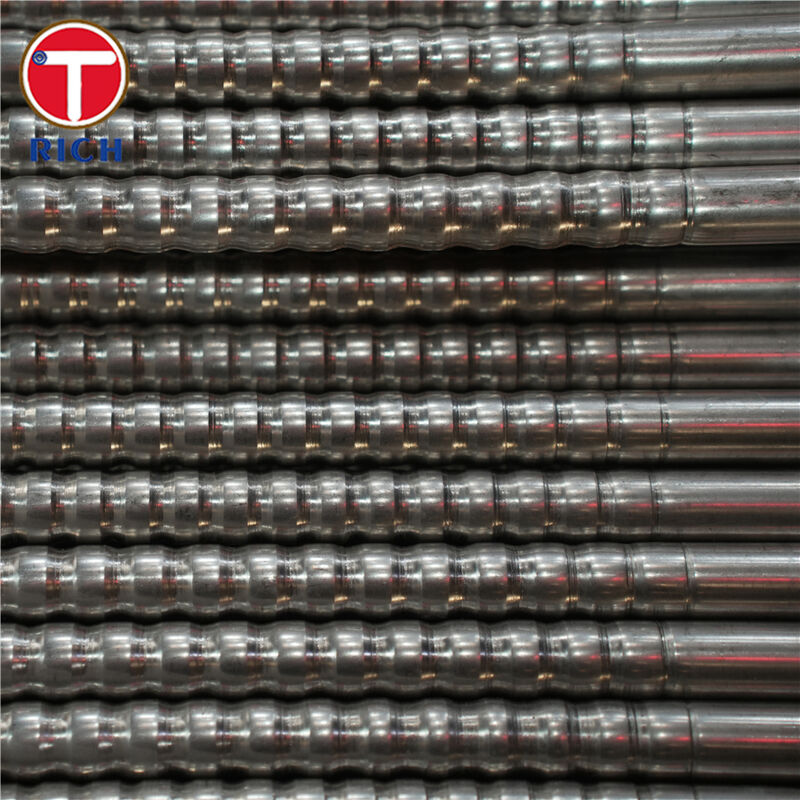

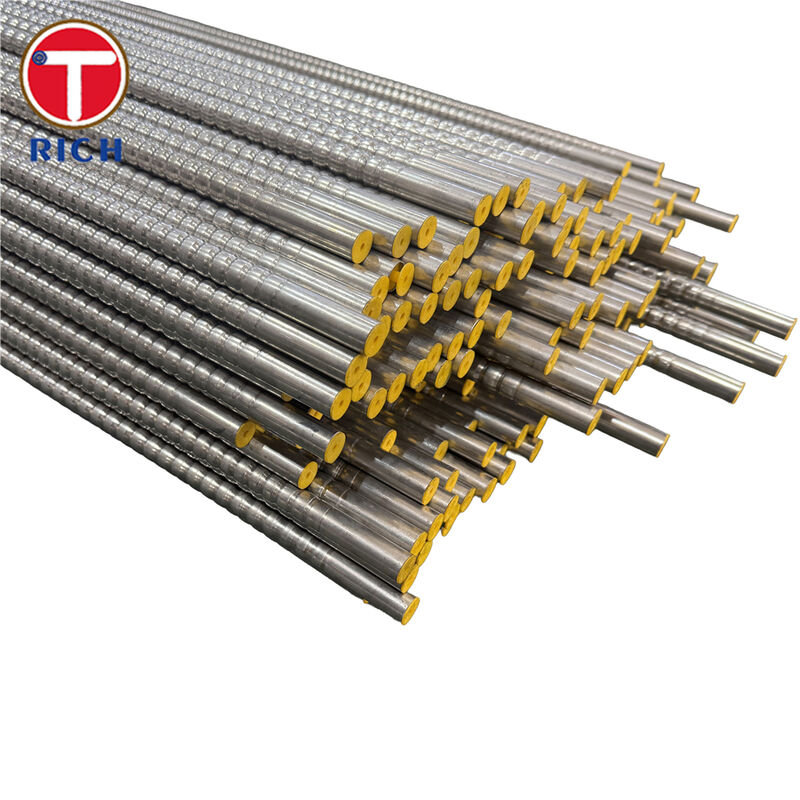

Tubos corrugados de aço inoxidável Tubos de ondas rígidas para serviço de gás com grau de trocador de calor e resistência à corrosão
Detalhes do produto
Tubos de aço inoxidável resistentes à corrosão
,Tubo de Aço Inoxidável para Trocador de Calor
,Tubo de Aço de Precisão de Onda Rígida
Tubo de Permutador de Calor Corrugado de Aço Inoxidável (Tubo de Onda Rígido) para Serviço de Gás
Material
Este produto é um tubo de aço inoxidável corrugado rígido de grau de permutador de calor (tubo de onda) fabricado a partir de tubos de aço inoxidável sem costura (ou soldados, se especificado) e, em seguida, formado com ondulações espirais/anuais para melhorar a transferência de calor. NÃO é uma mangueira corrugada flexível para tubulação ou compensação de movimento.
As opções de material comuns incluem ASTM A213 TP304/TP304L/TP316/TP316L/TP321, selecionadas com base no risco de corrosão (cloretos), temperatura de operação e requisitos de fabricação.
Especificações
-
Tipo de tubo: Corrugado rígido (espiral ou anular), para feixes de tubos de permutadores de calor
-
Padrão do tubo base (típico): ASTM A213 (sem costura) / equivalentes soldados opcionais sob pedido
-
Faixa OD (típica): 6–127 mm (personalizável; alinha-se com as faixas de fornecimento A213 comuns)
-
Espessura da parede (típica): 0,4–12,7 mm (personalizável)
-
Geometria da ondulação: Passo, profundidade, ângulo da hélice e raio da crista adaptados à função (transferência de calor vs. queda de pressão)
-
Condição de entrega: Recozido por solução / decapado ou recozido brilhante; comprimentos retos ou conforme especificado
Principais Características
-
Maior desempenho de transferência de calor, interrompendo a camada limite térmica e melhorando a mistura próxima à parede
-
Potencial de projeto de permutador compacto (mesma função com menos área ou função superior na mesma área)
-
Rigidez favorável à engenharia para placas tubulares, defletores e montagem de feixes (ao contrário de mangueiras flexíveis)
-
Opções de material para controle de temperatura e sensibilização (por exemplo, 304L/316L com baixo teor de carbono; 321 estabilizado)
Nossas Vantagens
-
A ondulação realmente melhorará a transferência de calor?
Sim—tubos corrugados aumentam a turbulência perto da parede e podem aumentar significativamente os coeficientes de transferência de calor em comparação com tubos lisos. -
E quanto à queda de pressão—ela ficará muito alta?
Os tubos aprimorados sempre envolvem uma troca de transferência de calor vs. queda de pressão, por isso projetamos o passo/profundidade da ondulação para corresponder ao seu ΔP permitido. -
A ondulação aumenta o risco de vibração em feixes de tubos?
A vibração do feixe é uma preocupação conhecida em tubos e cascos. Os projetos de permutadores de tubos corrugados podem obter melhor transferência de calor e vibração reduzida do feixe de tubos em determinadas configurações. -
Esta é uma mangueira corrugada flexível?
Não—este é um tubo de permutador de calor rígido destinado à instalação fixa em permutadores (placas tubulares/defletores). -
Como você garante confiabilidade e consistência?
-
Tubo base produzido de acordo com os padrões de tubulação reconhecidos (típico: ASTM A213)
-
Inspeção opcional por correntes parasitas / UT, PMI, dimensional e testes de vazamento hidrostático/ar por requisito do projeto
-
Inspeção da geometria da ondulação (passo/profundidade), além de controles do processo de formação para evitar o afinamento além dos limites acordados
Composição Química
| Grau | C (máx) | Mn (máx) | P (máx) | S (máx) | Si (máx) | Cr | Ni | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 18,0–20,0 | 8,0–11,0 | — | — |
| TP304L | 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 18,0–20,0 | 8,0–12,0 | — | — |
| TP316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP316L | 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 | — |
| TP321 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 17,0–19,0 | 9,0–12,0 | — | 5(C+N)–0,70 |
Propriedades Mecânicas
| Grau | Resistência à Tração (mín) | Limite de Escoamento (mín) | Alongamento (mín) | Dureza (máx) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
Padrões ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: a encomenda comum de tubos de aço inoxidável utiliza graus como 12X18H10T
-
JIS: JIS G3463
-
GB: GB/T 13296
Áreas de Aplicação
Indústrias típicas: resfriadores/aquecedores de gás, condensadores, evaporadores, recuperadores e recuperação de calor residual
Onde usado: permutadores tubo-em-tubo, feixes de tubos e cascos (quando ΔP permite) e atualizações de serviço compacto sem aletas
P: Você é empresa comercial ou fabricante?
R: fabricante, também pode fazer comércio.
P: Quanto tempo é o seu tempo de entrega?
R: Geralmente falando, são 10-15 dias se os produtos estiverem em estoque, ou são 30-40 dias se os produtos não estiverem em estoque,
é de acordo com a quantidade.
P: Você fornece amostras? é grátis ou extra?
R: Sim, podemos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
P: Quais são seus termos de pagamento?
R: Pagamento=2000USD, 30% T/T adiantado, saldo antes do envio.
Se você tiver outra pergunta, sinta-se à vontade para entrar em contato comigo.
-
