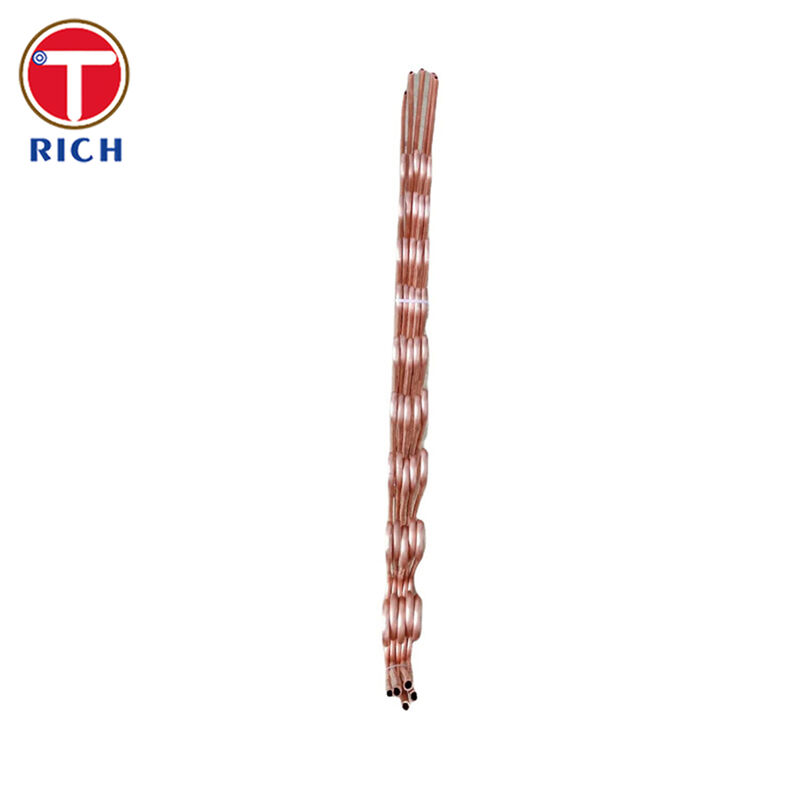

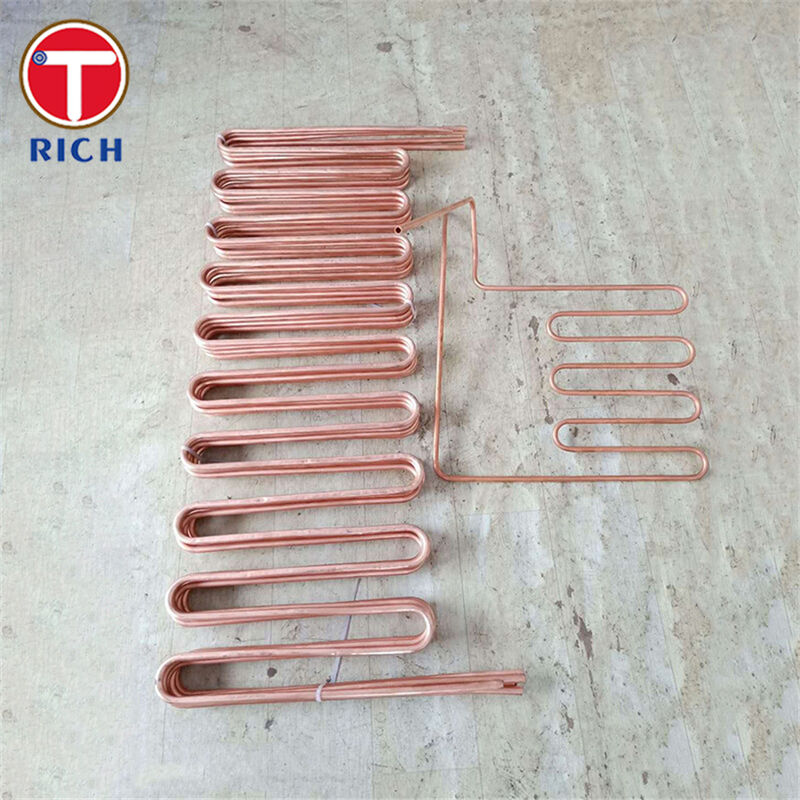

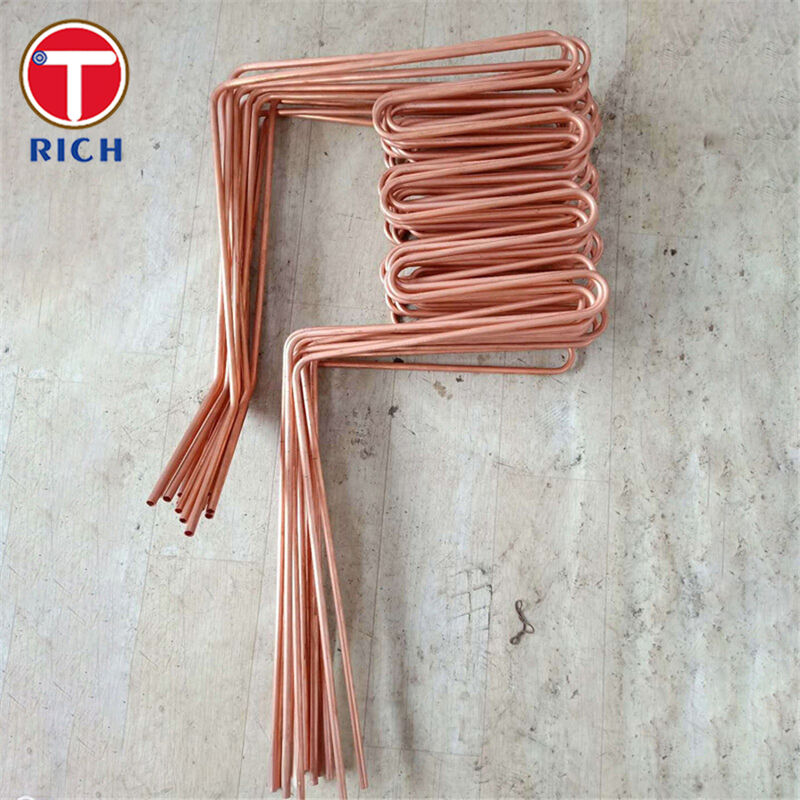

ASTM B395 Tubos U-Bend Sem Costura de Cobre e Ligas de Cobre para Trocadores de Calor

Material

Os tubos U-bend ASTM B395/B395M são tubos sem costura dobrados a 180° usados em condensadores, evaporadores e trocadores de calor, fabricados a partir de tubos sem costura de cobre e ligas de cobre. A especificação se aplica a tubos ≤ 2 pol. (50 mm) OD e cobre ligas comuns de transferência de calor, incluindo cobre isento de oxigênio (C10200), cobre desoxidado com fósforo (C12200), latão almirantado/alumínio (C44300/C68700) e graus de cobre-níquel (C70600/C71500), entre outros.

Especificações

• Forma do produto: tubo U-bend (dobrado a 180° em um único plano em forma de U).

• Faixa de tamanho (OD): ≤ 2 pol. (50 mm).

• Liga/tempera: Por encomenda—a designação UNS e a tempera devem ser especificadas.

• Parâmetros de pedido chave (recomendado indicar no PO/desenho):

  • OD do tubo × espessura da parede

  • Cronograma de raios de curvatura

  • Comprimento da perna (pernas retas)

• Opção de calibre duplo (para raio de curvatura pequeno):

  • Calibre duplo = tubo com mais de uma espessura de parede.

  • Se especificado, a seção central é feita com um BWG mais espesso do que a parede da perna reta antes da dobra; por padrão, é feita com ID constante (seção mais pesada obtida aumentando o OD).

• Qualidade da dobra: A porção dobrada deve ser substancialmente uniforme em curvatura.

Principais Características

• Alta eficiência de transferência de calor da metalurgia de cobre/liga de cobre (otimizada para serviço de condensador/evaporador/trocador de calor).

• Flexibilidade da liga: cobre, latões, latões de alumínio e graus de Cu-Ni para combinar com os meios de resfriamento (água doce, salobra, água do mar).

• Geometria pronta para o processo: curvas em U precisas para feixes de tubos e conchas compactos.

• Verificação de qualidade integrada no padrão: opções de ensaio por correntes parasitas e ensaio de vazamento.

Nossas Vantagens

1. “O U-bend vai afinar, ovalizar ou enrugar?”
   Os U-bends naturalmente enfrentam riscos de deformação relacionados à dobra (ovalidade/afinamento). Nossa solução é a dobra controlada mais a opção de calibre duplo para raios pequenos: o padrão permite uma seção central de calibre mais pesado (um BWG mais espesso) antes da dobra para melhorar a robustez da dobra, mantendo o ID constante por padrão.

2. “Como você garante que o tubo está livre de defeitos antes da dobra?”
   A ASTM B395 exige que cada tubo, antes da dobra, seja submetido a ensaio por correntes parasitas, seguindo a prática ASTM E243—uma abordagem padrão da indústria para detectar descontinuidades que podem causar falha.

3. “Como você garante a estanqueidade?”
   Cada tubo U-bend deve passar em um teste de vazamento, com o fabricante autorizado a selecionar o método, a menos que especificado de outra forma:

• Teste hidrostático para tensão de fibra de 7000 psi (48 MPa) (a pressão manométrica não precisa exceder 1000 psi / 6,9 MPa, a menos que especificado), ou

• Teste pneumático a ≥ 60 psi (400 kPa) sem indicação de vazamento por 5 s.

4. “E quanto ao risco de corrosão sob tensão (SCC), especialmente em serviço de latão?”
   A SCC pode ser impulsionada pelo ambiente + tensão residual; a SCC relacionada à amônia é um modo de falha conhecido em serviço de trocador de calor de latão. Mitigamos isso oferecendo suporte à seleção de materiais e, para U-bends de Cu-Ni, o padrão fornece uma opção para especificar o recozimento de alívio da porção U-bend; opções de teste de suscetibilidade (vapor de amônia / nitrato mercuroso) também são abordadas na especificação.

5. “Você pode fornecer rastreabilidade e documentação para QA/QC?”
   As opções de pedido ASTM B395 incluem identificação/rastreabilidade do calor, certificação e Relatório de Teste de Fábrica (MTR), quando necessário—suportando a documentação do projeto e a inspeção de recebimento.

Composição Química

Propriedades Mecânicas

Padrões de Execução

• ASTM: ASTM B395/B395M (tubos sem costura U-bend de cobre e ligas de cobre para trocadores de calor e condensadores). Os testes relacionados referenciados incluem ASTM E243 (correntes parasitas), além de outros métodos de teste referenciados dentro da B395.

• EN: EN 12451:2012 (tubos redondos sem costura de cobre e ligas de cobre para trocadores de calor/condensadores/evaporadores/equipamentos de dessalinização; escopo de tamanho declarado no padrão).

• GOST: GOST 21646-2003 (tubos de cobre e latão para equipamentos de troca de calor—requisitos técnicos e aceitação).

• JIS: JIS H3300 (tubos e tubos sem costura de cobre e ligas de cobre; comumente usado como base JIS para fornecimento de tubos de condensador/transferência de calor).

• GB: GB/T 8890-2015 (tubos sem costura de ligas de cobre para trocadores de calor) e GB/T 1527-2017 (tubo trefilado de cobre e ligas de cobre).

Campos de Aplicação

Indústrias típicas

• Geração de energia (condensadores de superfície a vapor, aquecedores de água de alimentação)

• Petroquímica e refinaria (resfriadores, condensadores)

• Marinha e offshore (resfriadores de água do mar, resfriadores centrais)

• Dessalinização e tratamento de água (aquecedores de salmoura, condensadores)

• HVAC e refrigeração industrial (condensadores/evaporadores)
