Tubos de barbatanas encolhidas resistentes à corrosão com melhor desempenho do lado do ar e ligação mecânica confiável para refrigeradores de ar
Detalhes do produto
Tubo de aleta frisado resistente à corrosão
,Melhor desempenho do lado do ar
,tubo com nadadeira de tensão helicoidal

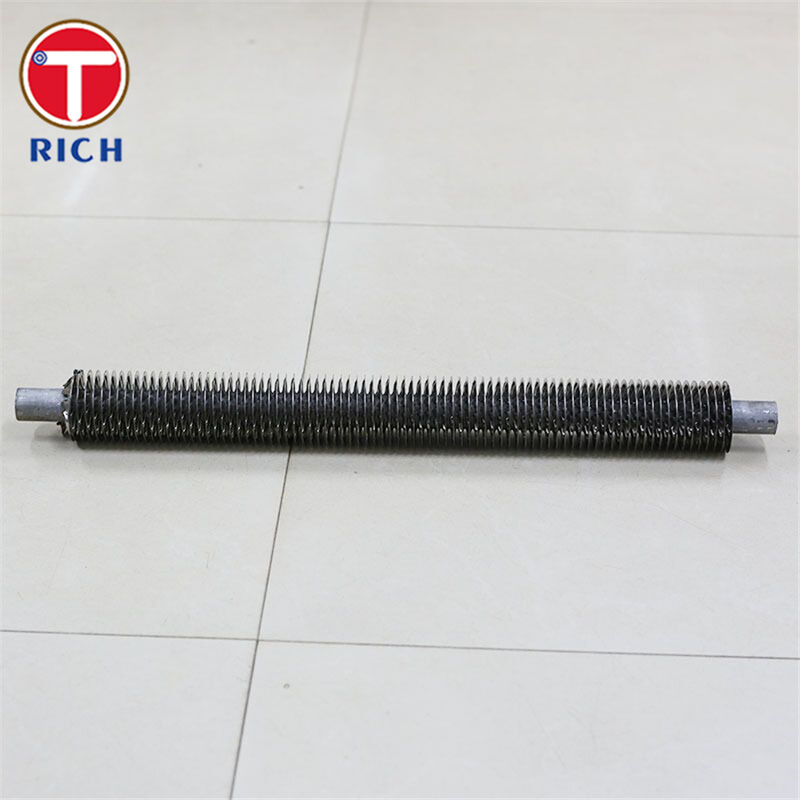

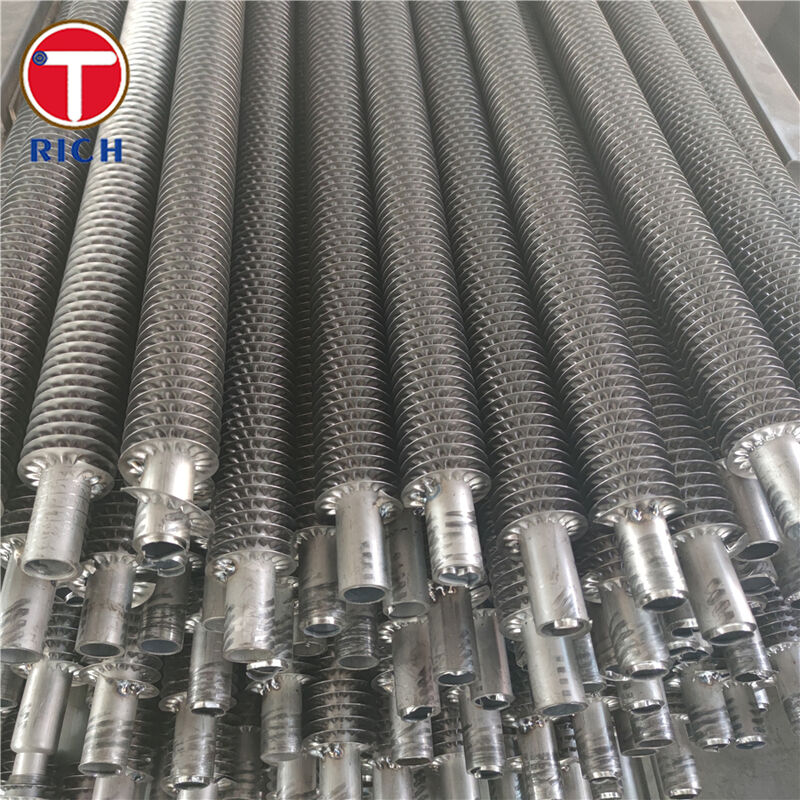

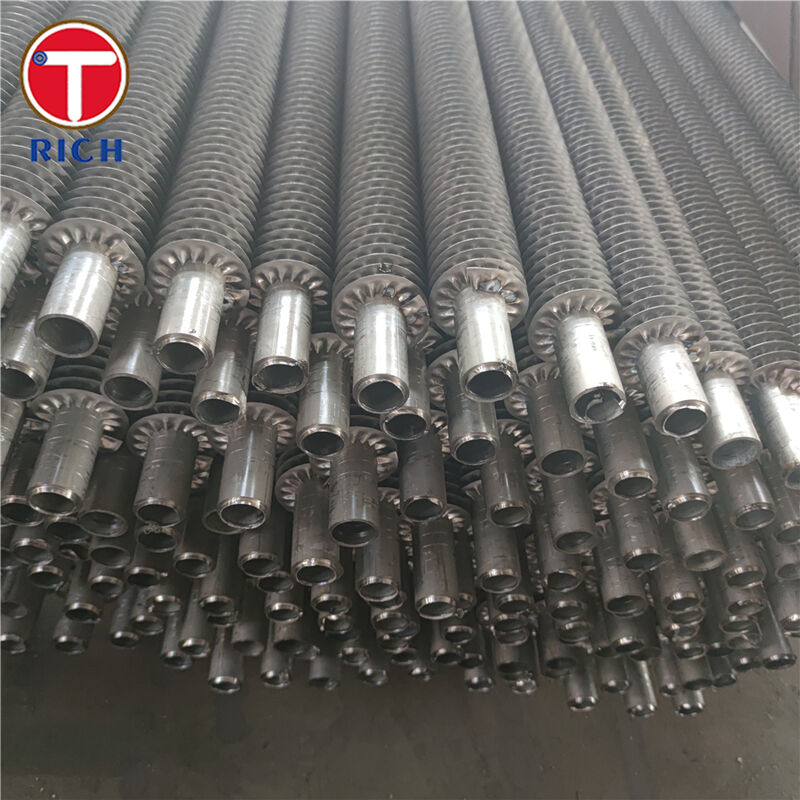

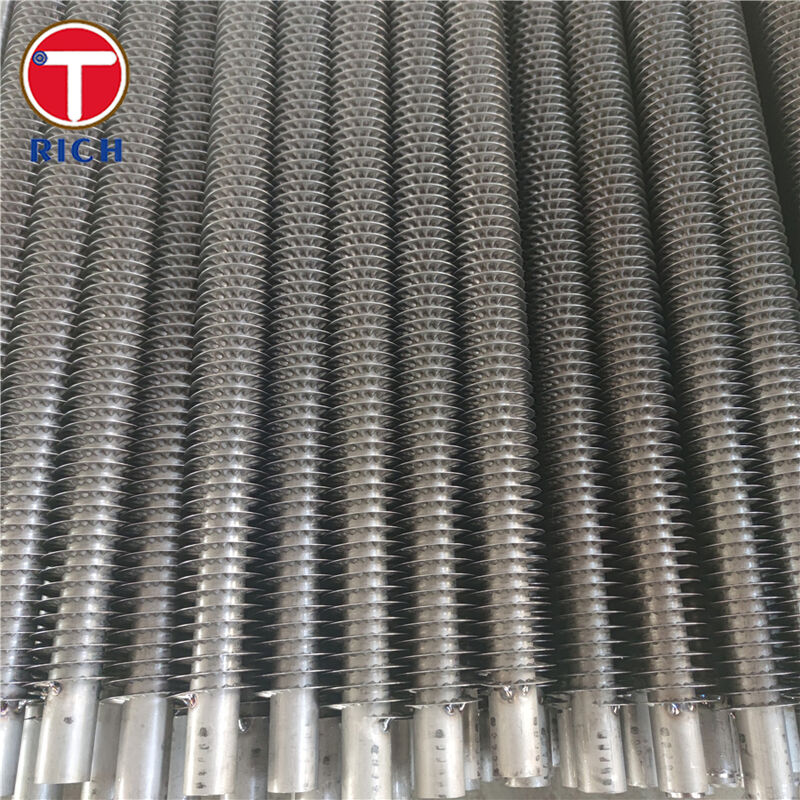

Tubos de barbatanas comprimidas (tubos de tensão helicoidais, tubos de barbatanas formados a frio) para refrigeradores de ar
Materiais

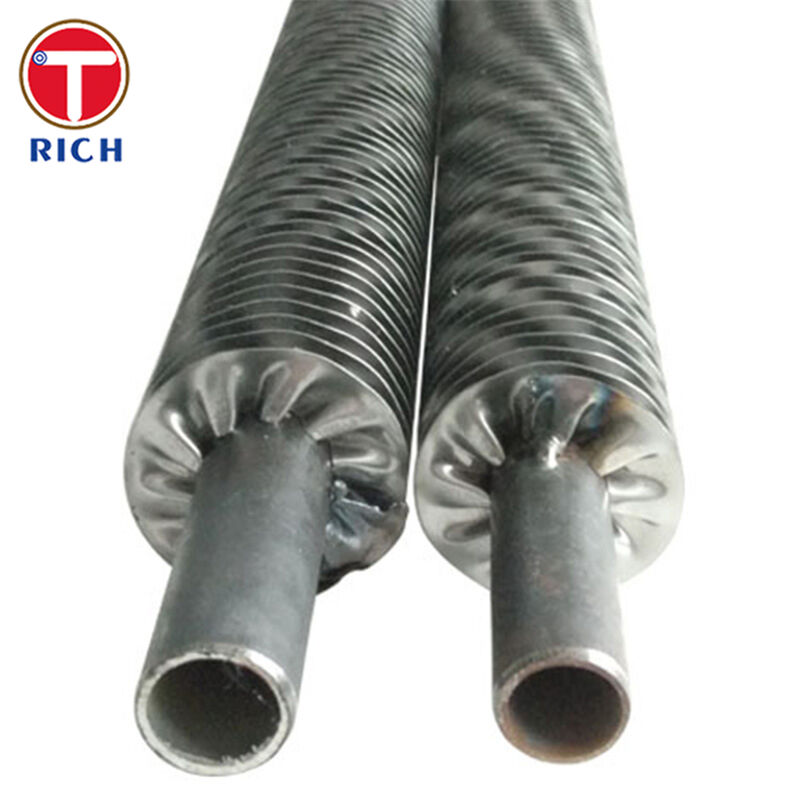

ATubos de barbatanas enroladas(também chamado deFerida de tensão espiral / tubo de nadadeira formado a frio) é um tubo de transferência de calor onde umA fita de barbatanas metálicas é enrolada helicoidalmente sob tensão controladasobre umTubos de baseA fita de barbatanas é pré-formada para alargar o contacto, em seguida, bloqueada mecanicamente à superfície do tubo (com fixação de extremidades, tais como soldagem de estacas/tags ou soldagem pontual, dependendo do projeto).
Opções de materiais comuns (personalizáveis):
-
Tubos de base:aço carbono, aço inoxidável, aço ligado, cobre, titânio, aço inoxidável duplex, ligas de níquel (dependente do projecto).
-
Banda de barbatanas:Alumínio, cobre, aço carbono, aço inoxidável.
Especificações
Intervalos tipicamente configuráveis (dimensões finais por desenho/folha de dados):
-
Dose excedentária do tubo base:150,88 ∼ 219,00 mm
-
Espessura da parede do tubo de base:≥ 1,00 mm
-
comprimento do tubo:500 ∼ 15000 mm
-
Espessura das barbatanas:00,15 ∼ 2,00 mm
-
Altura das barbatanas:6.0 ∙ 25,40 mm
-
Densidade das barbatanas / passo:3·11 FPI (típico)
-
Copas nuas:Conforme necessário (para laminagem, soldadura, flanges ou juntas tubo-folha)
Principais características
-
Melhoria do desempenho do lado aéreo:As barbatanas amarradas aumentam a turbulência e melhoram a eficácia da transferência de calor no lado do ar.
-
Ligação mecânica fiável:O pé de barbatana pré-formado aumenta a área de contacto; as extremidades das barbatanas são fixadas para estabilizar a embalagem.
-
Boa resistência mecânica:adequado para refrigeradores de ar e trocadores de tubos com nadadeiras, onde a resistência à vibração e ao manuseamento é importante.
-
Canais de ar mais limpos:O projeto uniforme do campo ajuda a reduzir o acúmulo de cinzas e poeira e facilita a manutenção.
-
Ganho de área de superfície eficiente em termos de custos:aumenta a superfície externa sem mudar para construções de barbatanas soldadas mais pesadas (dependente do projeto).
Nossas Vantagens
1) As barbatanas vão afrouxar ao longo do tempo?
Usamos um sistema controladoprocesso de enrolamento por tensãocom umBase de barbatanas pré-formadapara aumentar a área de contacto, e as extremidades das barbatanas sãoFixação (marca/marca/ponto fixado conforme especificado)Para estabilizar a embalagem para serviço e transporte.
2) Para que temperatura é adequado este tipo de barbatanas?
Os tubos de barbatanas de tensão em espiral são geralmente posicionados paraFunção de temperatura moderada(um limite indicado típico éaté ~ 120°CPara funções a temperaturas mais elevadas ou ciclos térmicos severos, podemos propor construções alternativas de barbatanas (por exemplo, tipos de barbatanas incorporadas ou soldadas) durante a seleção.
3) Como escolho os materiais de tubos de base e barbatanas para corrosão?
Apoiamos múltiplas combinações de materiais √ aço carbono, aços inoxidáveis, cobre e mais √ para que você possa combinarCorrosão do lado do processo(tubo de base) eCorrosão do lado ambiente(materiais de nadadeira) para o ambiente de funcionamento real.
4) ¢ Será que vai estragar facilmente no ar empoeirado? ¢
A geometria das barbatanas enroladas pode ser fornecida compasso uniformee perfis práticos de barbatanas para reduzir a ponte de poeira e ajudar a manter os caminhos de fluxo de ar em funcionamento.
5) ¿Proporciona documentos de inspecção e rastreabilidade?
Podemos fornecerEN 10204 3.1 / 3.2Certificação e apoio dos materiaisinspecção por terceirosSempre que o ITP do projeto o exija.
6) ¿Isso está de acordo com a prática de aquisição de refrigeradores de ar para refinarias/petroquímicas?
Para os projetos de arrefecimento de ar por óleo e gás, a contratação é geralmente alinhada comAPI 661Os requisitos são diferentes; podemos fornecer tubos com nadadeiras como parte de um pacote de documentação global consistente com os fluxos de trabalho de aquisição de trocadores de calor arrefecidos a ar.
Composição química
| Grau (utilização típica) | C | Sim | - Não | P | S | Cr | Não. | Mo. |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 (tubo de trocador de calor CS) | 0.06 ¢ 0.18 | - Não. | 0.27 ¢ 0.63 | ≤ 0.035 | ≤ 0.035 | - Não. | - Não. | - Não. |
| ASTM A192 (caldeira CS / serviço de alta pressão) | 0.06 ¢ 0.18 | ≤ 0.25 | 0.27 ¢ 0.63 | ≤ 0.035 | ≤ 0.035 | - Não. | - Não. | - Não. |
| ASTM A210 Gr.A1 (caldeira/tubo de superaquecimento) | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | ≤ 0.035 | ≤ 0.035 | - Não. | - Não. | - Não. |
| ASTM A213 TP304 (tubo de trocador de calor SS) | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 18.0 ¢ 20.0 | 8.0110 | - Não. |
| ASTM A213 TP316L (tubo de trocador de calor SS) | ≤ 0.035 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | 16.0 ¢ 18.0 | 10.0 ¢ 14.0 | 2.0 ¢3.0 |
Propriedades mecânicas
| Grau | Resistência à tração (min) | Força de rendimento (min) | Duração de ensaio | Dureza (máximo) |
|---|---|---|---|---|
| ASTM A179 | 325 MPa | 180 MPa | 35% | - Não. |
| ASTM A192 | 325 MPa | 180 MPa | 35% | 137 HB / 77 HRB |
| ASTM A210 Gr.A1 | 415 MPa | 255 MPa | 30% | - Não. |
| ASTM A213 TP304 | 515 MPa | 205 MPa | 35% | 192 HB |
| ASTM A213 TP316L | 485 MPa | 170 MPa | 35% | 90 HRB |
Normas de execução
ASTM / ASME (opções típicas de tubos de base):ASTM A179, ASTM A192, ASTM A210, ASTM A213 (em aço inoxidável).
Prática do refrigerador de ar / trocador de ar:API 661 (geralmente utilizado para trocadores de calor refrigerados a ar de refinaria).
EN (equivalentes comuns):Certificação EN 10216 (tubos sem costura para efeitos de pressão), EN 10217 (tubos soldados para efeitos de pressão), EN 10204 3.1/3.2.
GOST (equivalentes comuns):GOST 8732 / 8734 (tubos de aço sem costura), GOST 9941 (tubos de aço inoxidável sem costura).
JIS (equivalentes comuns):JIS G3461 / G3462 (tubos para caldeiras e trocadores de calor), JIS G3459 (tubos de aço inoxidável).
GB (equivalentes comuns):GB/T 3087 (tubos de caldeira), GB/T 5310 (tubos de caldeira de alta pressão), GB/T 8163 (tubos de aço sem costura para serviço de fluidos), GB/T 14976 (tubos de aço inoxidável sem costura para transporte de fluidos).
Áreas de aplicação
Ampla aplicação:Refrigeradores de ar e trocadores de calor de tubos com barbatanas, quando o meio externo for ar/gás e necessitar de uma superfície acrescentada.
Se for utilizado nestes domínios:
-
Refrigeradores de ar de refinaria/petroquímica:Fusões de tubos para trocadores de calor refrigerados a ar alinhadas com as práticas comuns de contratação pública.
-
Máquinas de secar, radiadores, aquecedores:secções com nadadeiras para aumentar a transferência de calor por convecção no lado do ar.
-
Para a refrigeração por óleo e para a refrigeração industrial:Núcleos de tubos com nadadeiras utilizados em unidades de refrigeração e funções similares no lado do ar.
