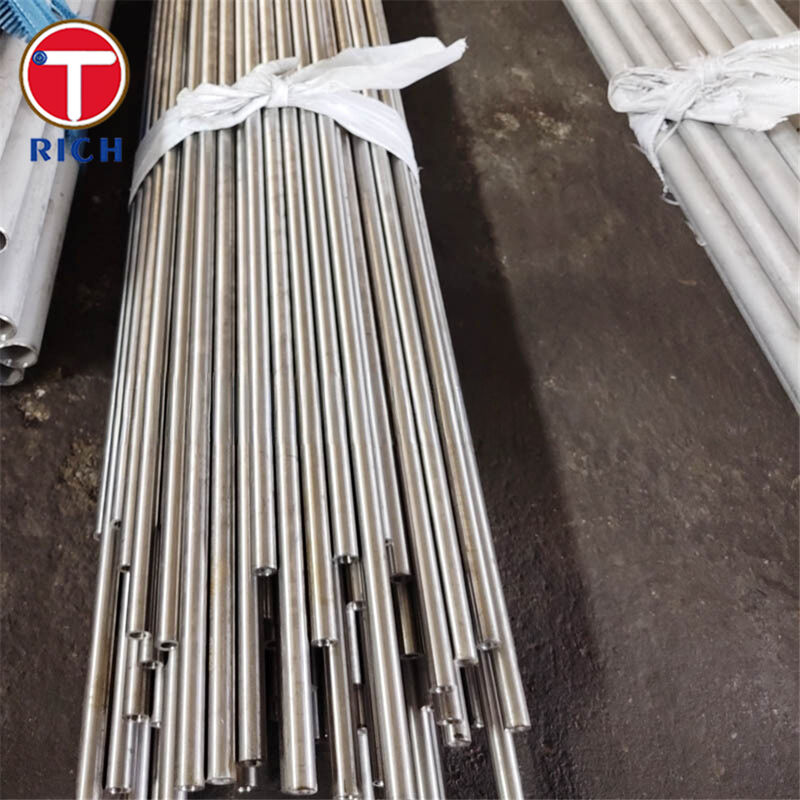

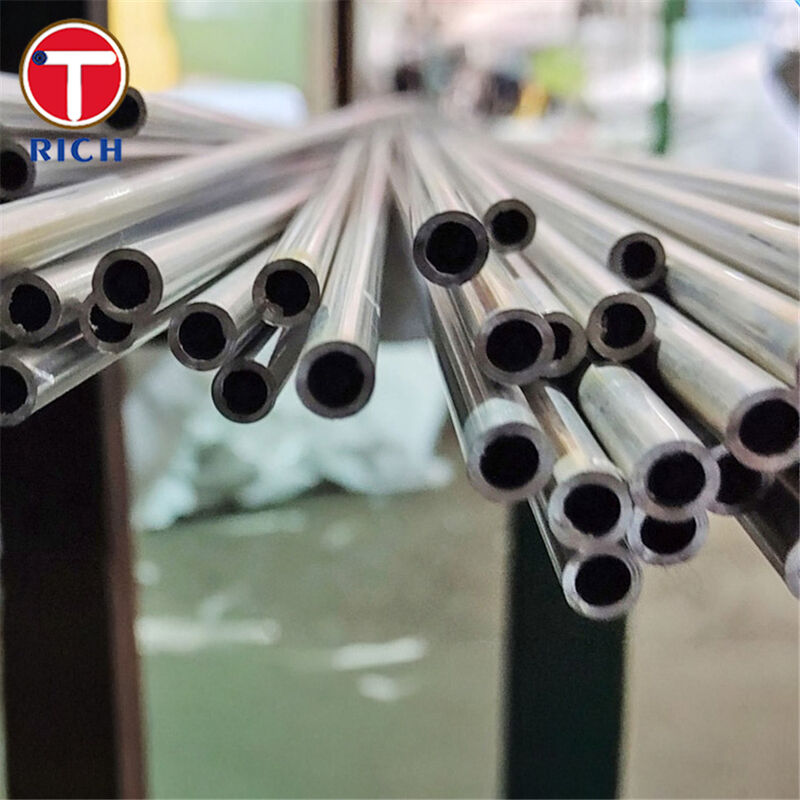

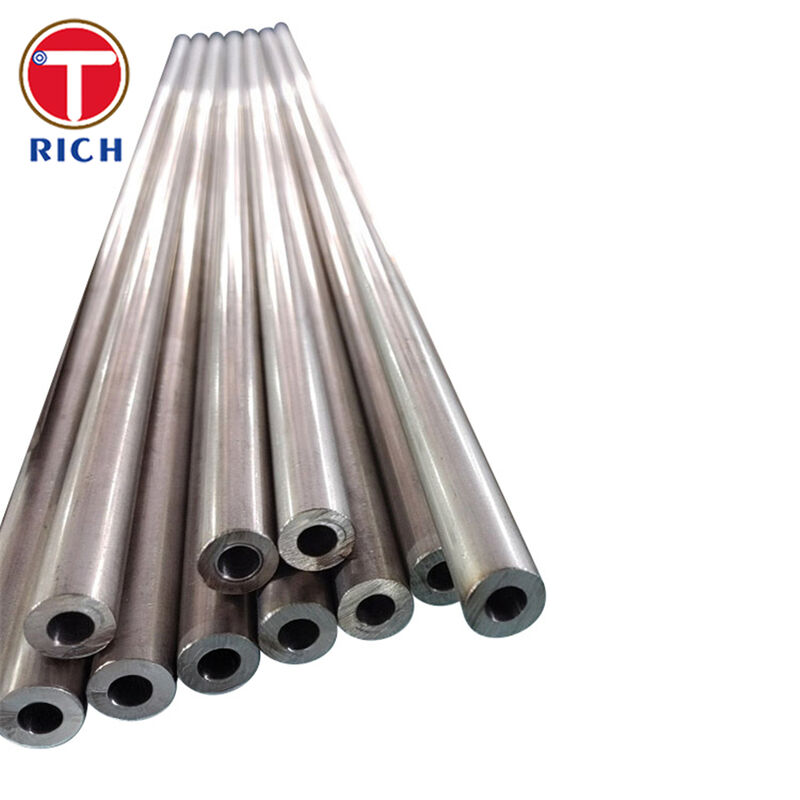

Tubo EP de Precisão em Aço Inoxidável 316L Eletropolido para Aplicações em Semicondutores
Detalhes do produto
Tubo de aço inoxidável eletropolido
,Tubo de aço de precisão de aço inoxidável 316L
,Tubo EP de grau semicondutor
Tubo de Precisão EP de Aço Inoxidável 316L Eletropolido para Sistemas de Semicondutores (UHP)
Material
Este produto é um tubo/tubulação de aço inoxidável de precisão feito de aço inoxidável austenítico 316L (baixo carbono, ligado com Mo) e finalizado por eletropolimento (EP)—principalmente na superfície interna molhada—para obter uma superfície ultra-lisa e resistente à contaminação para linhas de distribuição de gases e produtos químicos de alta pureza e ultra-alta pureza (HP/UHP) para semicondutores.
Especificações
-
Grau: 316L (UNS S31603 / EN 1.4404)
-
Fabricação: Sem costura ou soldado + trabalho a frio (por requisito do projeto); recozimento em solução / recozimento brilhante disponível (típico para tubos de precisão)
-
Faixa de tamanho (típico): tubos/tubos de precisão OD pequeno a médio; cortado sob medida e comprimentos em bobina/retos disponíveis (por encomenda)
-

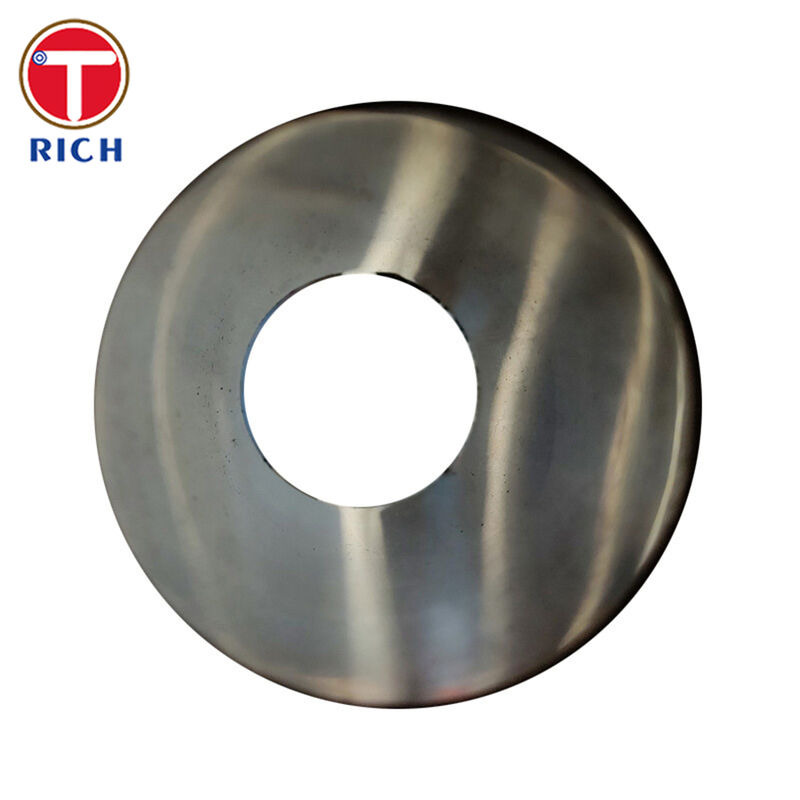

Acabamento superficial (ID, requisito UHP típico): Eletropolido Ra ≤ 10 μin (0,25 μm); acabamentos mais finos podem estar disponíveis por acordo
-
Limpeza e embalagem: limpo, com tampas e embalado para reduzir o risco de recontaminação para serviço UHP
-
Documentação (típico): MTR/CMTR, rastreabilidade de calor e lote, CoC e relatório de teste de rugosidade opcional (perfilômetro) por ordem de compra
Principais Características
-
Superfície molhada ultra-lisa após EP para reduzir a adesão de partículas e facilitar a purga/limpeza
-
Resistência à corrosão aprimorada através de uma camada superficial passiva mais limpa e uniforme (EP + passivação quando especificado)
-
Otimizado para soldagem orbital e conexões UHP graças à estrutura austenítica estável e controle dimensional consistente (prática de tubos de precisão)
-
Química 316L de baixo carbono ajuda a minimizar o risco de sensibilização e suporta montagens soldadas em meios corrosivos
Nossas Vantagens
1) “O acabamento da superfície ID realmente atenderá às expectativas UHP?”
Sim. Fornecemos tubos EP com metas de Ra alinhadas à prática UHP comum (por exemplo, 10 μin / 0,25 μm máx), e podemos fornecer registros de rugosidade da superfície quando necessário.
2) “Como você controla as partículas e a recontaminação durante o transporte?”
Implementamos práticas de limpeza e embalagem UHP (tampas nas extremidades, ensacamento protetor, manuseio controlado) para ajudar a manter a superfície molhada limpa da fábrica à instalação.
3) “O material é adequado para as expectativas de distribuição de produtos químicos/gases para semicondutores?”
Os sistemas de distribuição de semicondutores comumente referenciam os conceitos de condição de superfície SEMI para superfícies molhadas e componentes de aço inoxidável usados na distribuição de produtos químicos (gás/líquido) em fábricas. Podemos alinhar o fornecimento a esses requisitos quando especificado.
4) “Você oferece opções de química que melhoram a qualidade da solda e o desempenho contra corrosão?”
Para sistemas UHP, detalhes da química (incluindo baixo carbono e, quando solicitado, faixas de enxofre controladas) são frequentemente usados para equilibrar a resistência à corrosão com o desempenho de soldagem/processamento. Podemos cotar e fornecer de acordo com a rastreabilidade do nível de calor.
5) “Você pode provar a conformidade?”
Apoiamos a rastreabilidade total (número do calor → MTR) e podemos fornecer documentação no estilo EN 10204 3.1, além de itens de inspeção opcionais (rugosidade, inspeção dimensional, PMI) por PO.
Composição Química
| Grau (Nome Comum) | EN No. | C (máx) | Si (máx) | Mn (máx) | P (máx) | S (máx) | Cr | Ni | Mo | N (máx) | Ti / Nb (estabilizador) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 316L (UNS S31603) | 1.4404 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 16,5–18,5 | 10,0–13,0 | 2,00–2,50 | 0,11 | — |
| 304L (UNS S30403) | 1.4307 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 17,5–19,5 | 8,0–10,5 | — | 0,11 | — |
| 317L (UNS S31700) | 1.4438 | 0,030 | 1,00 | 2,00 | 0,045 | 0,015 | 17,5–19,5 | 13,0–16,0 | 3,00–4,00 | 0,11 | — |
| 321 (UNS S32100) | 1.4541 | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17,0–19,0 | 9,0–12,0 | — | — | Ti ≤ 5×C |
| 347 (UNS S34700) | 1.4550 | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17,0–19,0 | 9,0–12,0 | — | — | Nb (Cb) ≥ 10×C |
Propriedades Mecânicas
| Grau | EN No. | Limite de escoamento 0,2% / Rendimento Rp0,2 (MPa, min) | Resistência à tração Rm (MPa) | Alongamento A5 (min) |
|---|---|---|---|---|
| 316L | 1.4404 | 200 | 500–700 | 40 / 30 |
| 304L | 1.4307 | 175 | 500–700 | 45 / 35 |
| 317L | 1.4438 | 200 | 500–700 | 40 / 30 |
| 321 | 1.4541 | 190 | 500–700 | 40 / 30 |
| 347 | 1.4550 | 205 | 510–740 | 40 / 30 |
Padrões Aplicáveis
ASTM / ASME (referências típicas): ASTM A269/A269M, ASTM A270, ASTM A312, ASTM A967
SEMI (referências típicas): SEMI F19, SEMI F37
EN (referências típicas): Série EN 10088, EN 10216-5, EN 10296-2
JIS (referência típica): JIS G3459
GB (referências típicas): GB/T 14976, GB/T 12771, GB/T 13296
GOST (referências típicas): GOST 9941, GOST 9940
Áreas de Aplicação
Campo principal: Fabricação de semicondutores (utilidades HP/UHP e distribuição de processos).
Usos típicos incluem:
-
Linhas de gás especial UHP (coletores de distribuição, conexão de ferramentas, linhas de purga)
-
Entrega de produtos químicos de alta pureza (bancadas úmidas, painéis de distribuição de produtos químicos, alimentações no ponto de uso)
-
Circuitos de água DI e utilidades de processo onde a limpeza da superfície ajuda a reduzir o risco de contaminação
-
Transferência de suspensão e fluido de processo onde superfícies molhadas lisas ajudam na limpeza e estabilidade
-
Interconexões com válvulas/conexões em armários de gás, caixas de manifold de válvulas (VMB) e distribuição sub-fab
P: Você é uma empresa comercial ou fabricante?
R: fabricante, também pode fazer comércio.
P: Quanto tempo é o seu tempo de entrega?
R: Geralmente falando, são 10-15 dias se os produtos estiverem em estoque, ou são 30-40 dias se os produtos não estiverem em estoque,
é de acordo com a quantidade.
P: Você fornece amostras? é grátis ou extra?
R: Sim, podemos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
P: Quais são seus termos de pagamento?
R: Pagamento=2000USD, 30% T/T adiantado, saldo antes do envio.
Se você tiver outra pergunta, sinta-se à vontade para entrar em contato comigo.
-
