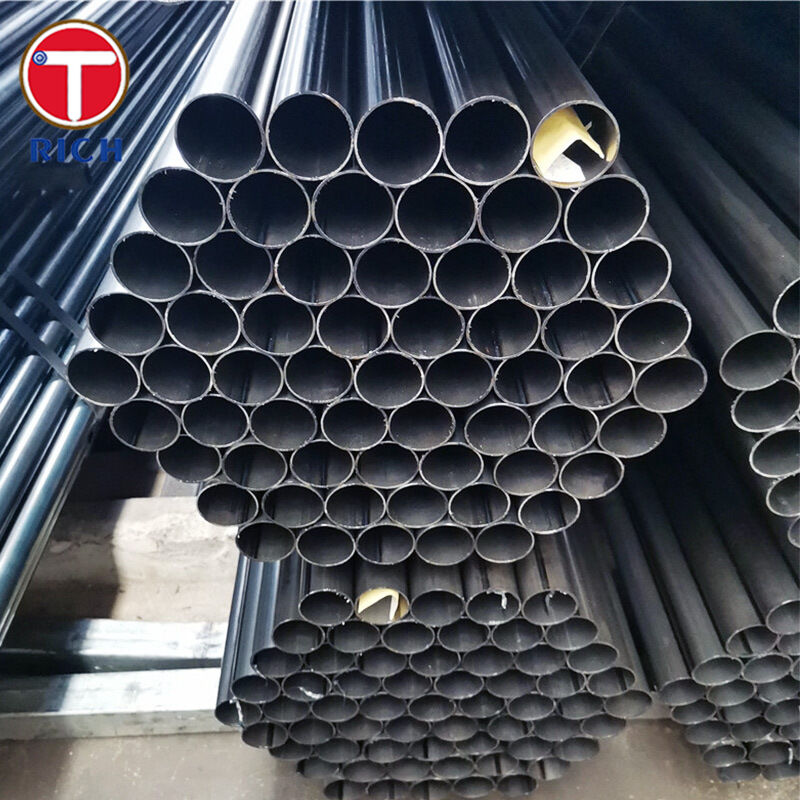

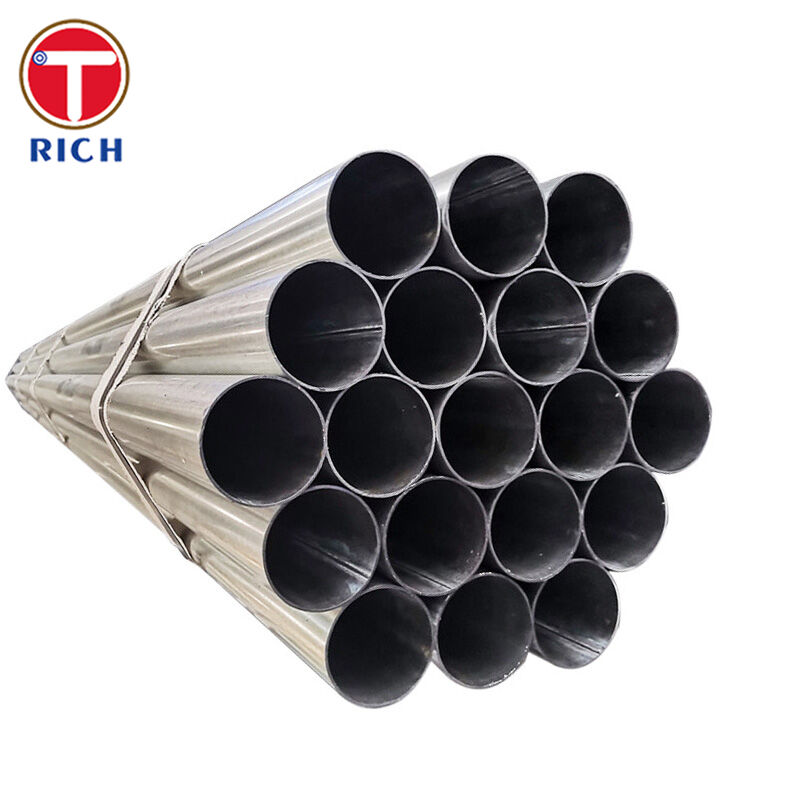

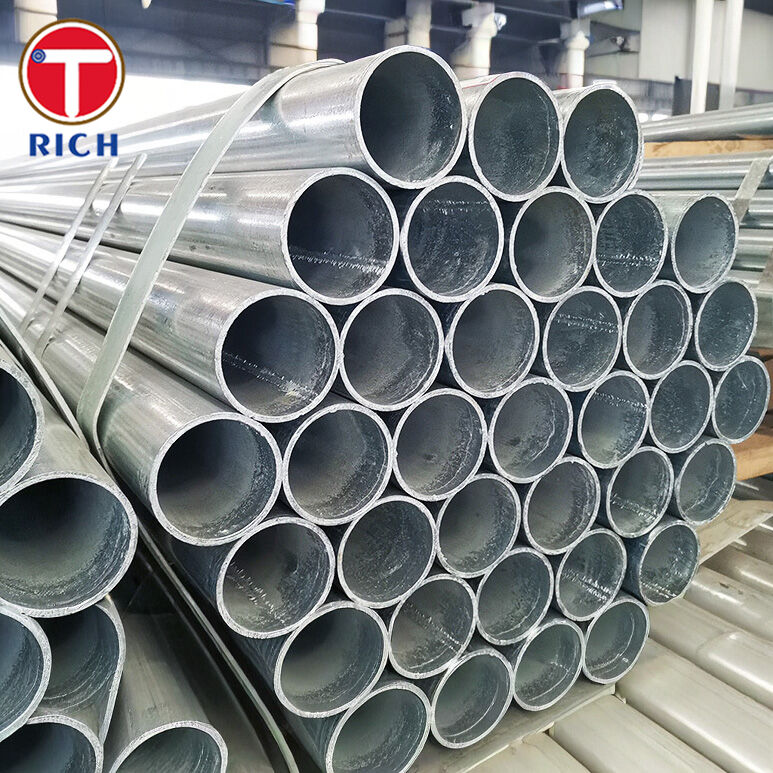

SAE J526 Tubos de aço de precisão de baixo carbono para tubos de aço soldados para automóveis
Detalhes do produto
Tubo de aço de precisão SAE J526
,Tubo de aço soldado com baixo teor de carbono
,Tubo de aço ERW para aplicação automotiva
SAE J526 Tubos de aço com baixo teor de carbono (ERW)
Materiais
Tubos SAE J526 são soldados por resistência elétrica (ERW), de parede única,Tubos de precisão de aço com baixo teor de carbono concebidos para usos industriais automotivos e similares, com desempenho de pressão fiável e formação controlada (dobragem)O tubo é formado a partir de uma única fita de aço; após solda, o tubo é transformado em uma única fita de aço.a conta de solda exterior é removida para fornecer uma superfície externa lisa adequada para montagem e roteamento em embalagens compactas para automóveis.
Nota: O material SAE J526 não é destinado a aplicações com uma única chama, porque a área interna da solda pode criar um potencial de fuga; se o uso de uma única chama for inevitável,O risco deve ser acordado entre o comprador e o produtor.
Especificações
| Tamanho do painel | OD (mm) | Tolerância OD (± mm) | Parede (mm) | Tolerância de parede (± mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| - Quatro | 6.35 | 0.08 | 0.71 | 0.08 |
| - 5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| - 7 | 11.13 | 0.10 | 0.76 | 0.08 |
| - 8 | 12.70 | 0.10 | 0.76 | 0.08 |
| - 8 | 12.70 | 0.10 | 0.89 | 0.09 |
| - 9 | 14.27 | 0.10 | 0.76 | 0.08 |
| - 10 | 15.88 | 0.10 | 0.89 | 0.09 |
Principais características
-
Precisão dimensional estável para um encaixe fiável com acessórios de tubos para automóveis (toleranças OD/WT de acordo com a norma SAE J526)
-
Desempenho de pressão validado por métodos de ensaio normalizados (por exemplo, prova de pressão, flagelação, curvatura, NDT)
-
Aço de baixo carbono, amigável à formação, para dobra e roteamento de montagem
-
Condição da superfície pronta para produção: extração da espessura exterior; controlo da espessura interna (requisitos especiais de espessura interna por acordo)
Nossas Vantagens
-
Será que vazará na chama ou no encaixe porque é soldado com ERW?
-
A SAE J526 não é destinada a uso de uma única chama; alinhamos o fornecimento com métodos de formação de dupla chama / apropriados e controlamos as condições internas das contas de soldagem quando exigido pela ordem de compra.
-
O desempenho do aquecimento é verificado através de procedimentos de aquecimento normalizados.
-
Consegue manter tolerâncias apertadas e manter consistência tubo a tubo para produção em massa?
-
Seguimos as tolerâncias SAE J526 e implementamos verificações de dimensões em linha, além de rastreabilidade de lotes e certificados de conformidade a pedido.
-
Como se evita a ferrugem e a contaminação no interior do tubo durante o transporte e armazenamento?
-
Fornecemos controlo interno de limpeza e protecção contra corrosão para transporte/armazenamento normal, com revestimentos opcionais estendidos quando especificados.
Composição química
| S.U.N. | Grau SAE | C (peso em %) | Mn (p.p.) | P max (p.p.%) | S max (peso em %) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤ 0.10 | 0.30-0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08 ̊0.13 | 0.30-0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10-0.15 | 0.30-0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13 ¢ 0.18 | 0.30-0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18 ̊0.23 | 0.30-0.60 | 0.030 | 0.050 |
Propriedades mecânicas
| Exemplo de grau de base | Força de rendimento min (0,2% de deslocamento) | Resistência à tração min | Extensão min. | Dureza máxima |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈ 24 650 psi) | 290 MPa (≈ 42.060 psi) | 14% (em 50 mm) | Rockwell 30T 65 |
| SAE 1010 | 170 MPa (≈ 24 650 psi) | 290 MPa (≈ 42.060 psi) | 14% (em 50 mm) | Rockwell 30T 65 |
| SAE 1012 | 170 MPa (≈ 24 650 psi) | 290 MPa (≈ 42.060 psi) | 14% (em 50 mm) | Rockwell 30T 65 |
| SAE 1015 | 170 MPa (≈ 24 650 psi) | 290 MPa (≈ 42.060 psi) | 14% (em 50 mm) | Rockwell 30T 65 |
| SAE 1020 | 170 MPa (≈ 24 650 psi) | 290 MPa (≈ 42.060 psi) | 14% (em 50 mm) | Rockwell 30T 65 |
Normas de referência aplicáveis
-
SAE: SAE J526 Tubos de pressão de aço com baixo teor de carbono soldados, adequados para dobra, queima, perolação, formação e brasagem
-
ASTM: ASTM A513/A513M ′ Tubos mecânicos de aço ligado e carbono ERW
-
EN: EN 10305-3 Tubos de aço de precisão soldados a frio
-
GOST: GOST 10704-91 Tubos de aço soldados longitudinalmente (soldados elétricos)
-
JIS: JIS G3445 Tubos de aço carbono para fins estruturais de máquinas
-
GB: GB/T 3091 Tubos de aço soldados para distribuição de fluidos de baixa pressão
Áreas de aplicação
Indústrias primárias
-
Sistemas de fluidos para automóveis, tubos de refrigeração, hidráulica geral e serviços de pressão leve
Localização
-
Indústria automóvel: linhas hidráulicas (sem formação grave), conjuntos de tubos de aço, suportes/partes de tubos formados, componentes de tubos soldados
-
Refrigeração: circuitos de tubos de aço de uso geral e elementos estruturais de tubos
-
Hidráulica / engenharia geral: circuitos de tubos de pressão com baixo teor de carbono onde são necessários testes de desempenho e tolerâncias J526
P: É uma empresa comercial ou fabricante?
A: Fabricante, também pode fazer comércio.
P: Quanto tempo é o seu prazo de entrega?
R: Em geral, são 10-15 dias se as mercadorias estiverem em stock, ou são 30-40 dias se as mercadorias não estiverem em stock,
É de acordo com a quantidade.
P: Fornece amostras? É grátis ou extra?
R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
Q: Quais são os seus termos de pagamento?
A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento>= 2000USD, 30% T/T antecipadamente, saldo antes do envio.
Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato comigo.
-
