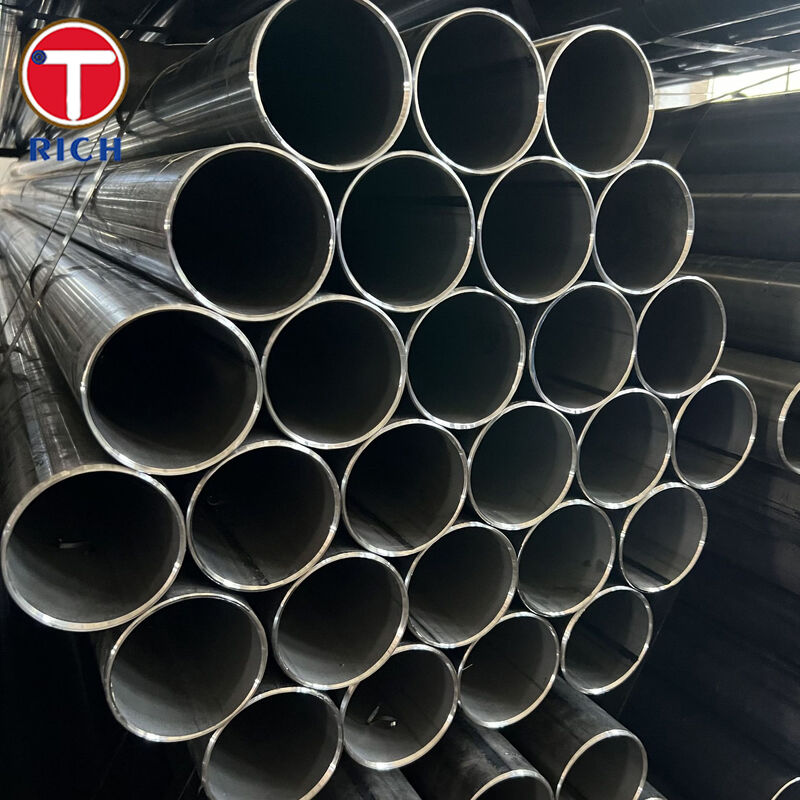

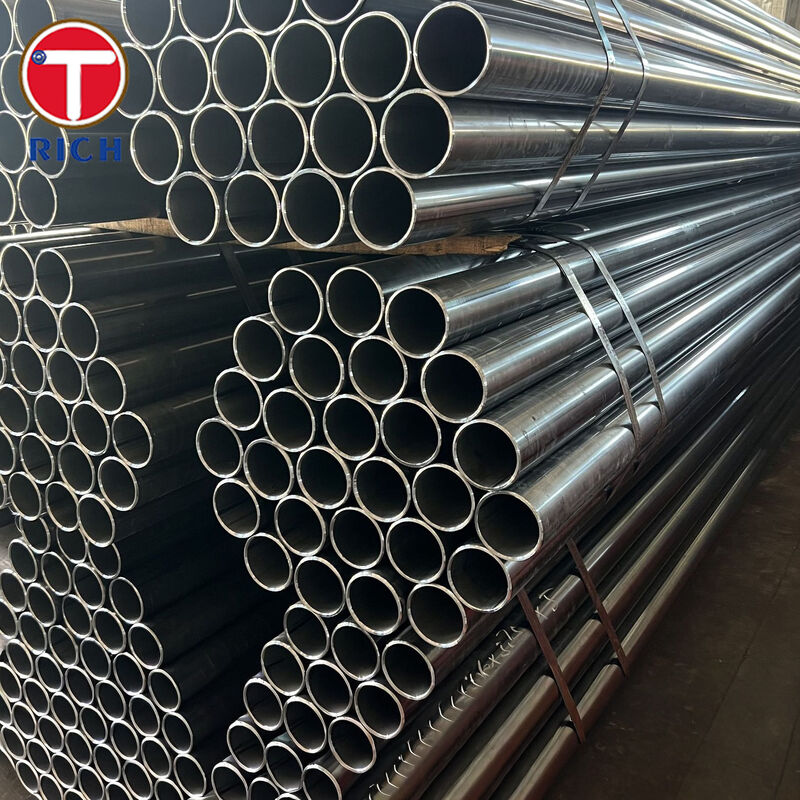

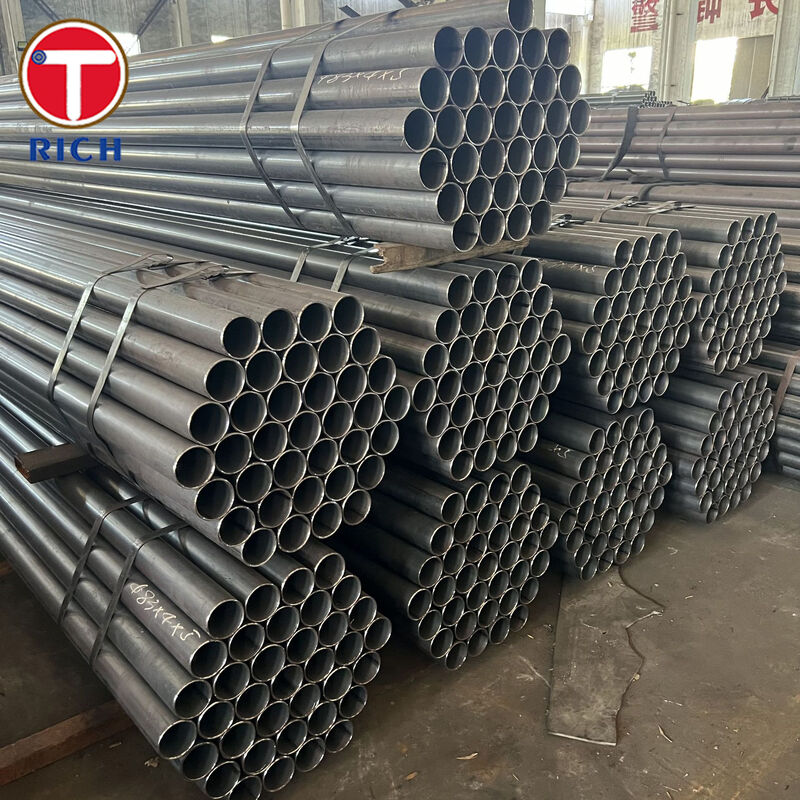

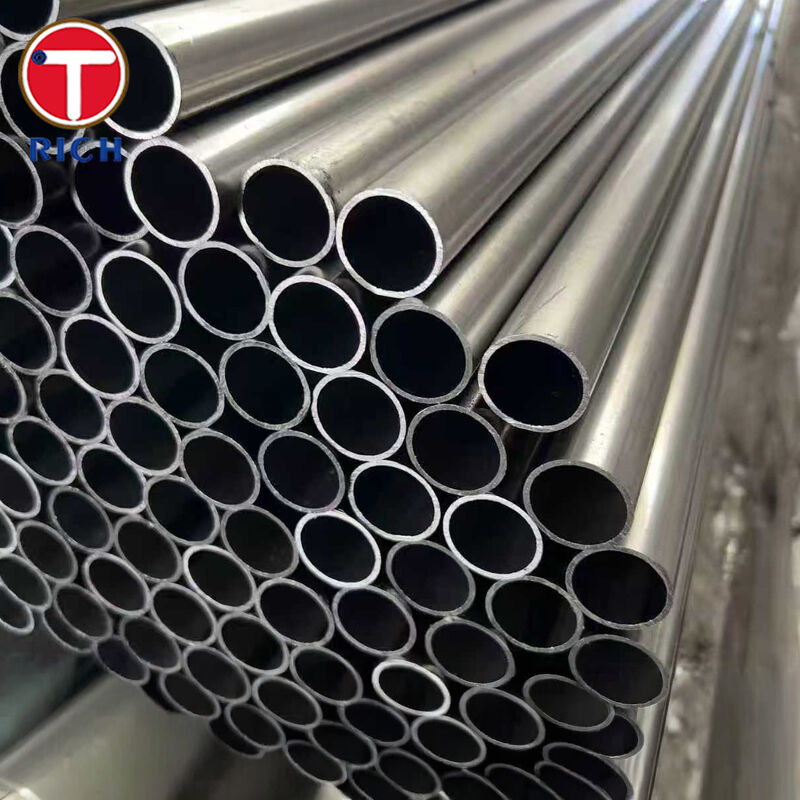

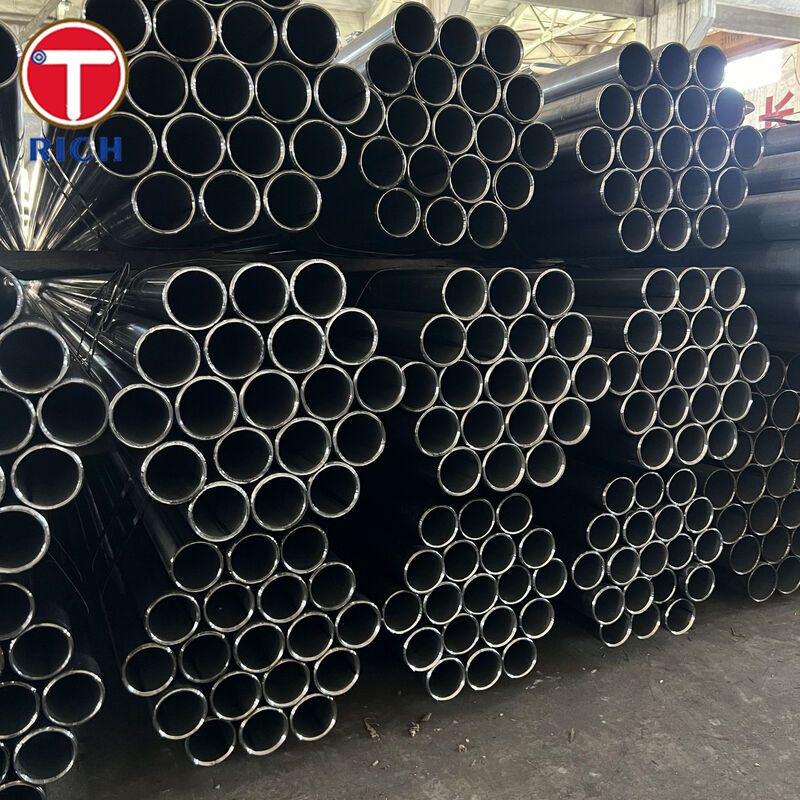

Tubo CDW (Diâmetro Pequeno) — Tubo de Aço de Precisão Soldado Estirado a Frio para Peças Automotivas
Material
Este produto é um tubo de aço de precisão soldado estirado a frio (CDW): a tira de aço é formada e soldada em um tubo, então estirada a frio para obter alta precisão dimensional, melhor concentricidade, e uma superfície mais lisa—ideal para componentes automotivos que exigem encaixe estável, conformação repetível e desempenho mecânico consistente.
Especificações
-
Tipo: Tubo de precisão soldado estirado a frio (CDW)
-
Foco no tamanho: Diâmetro pequeno (faixas automotivas típicas; personalizado disponível)
-
Dimensões do pedido: OD/ID, OD/WT ou ID/WT (conforme necessário)
-
Condições de entrega (selecione por aplicação): +C, +LC, +SR, +A, +N
-
Acabamento da superfície: Superfícies internas/externas lisas; requisito de rugosidade superficial máxima padrão pode ser especificado
-
Inspeção: Verificações dimensionais, testes de tração, inspeção visual; relatório de rugosidade opcional e END podem ser especificados
-
Proteção contra corrosão e embalagem: A proteção temporária contra corrosão é normalmente fornecida, a menos que acordado de outra forma
Principais Características
-
Controle de precisão OD/ID e parede para montagem automatizada e peças de encaixe apertado
-
Qualidade de superfície aprimorada após o estiramento a frio, suportando peças de movimento de baixo atrito e conformação limpa
-
Propriedades mecânicas estáveis selecionáveis por condição de entrega (+SR / +N comumente escolhidos para resistência e conformabilidade equilibradas)
-
Boa soldabilidade e conformabilidade para dobragem, expansão, alargamento e fabricação subsequente
Nossas Vantagens
-
“Você consegue manter tolerâncias apertadas e requisitos de superfície para montagem robótica/automatizada?”
Sim. Aplicações de precisão são suportadas por sistemas de tolerância definidos e um requisito de rugosidade superficial máxima especificado; medição/relatório de rugosidade adicional também pode ser acordado. -
“Como você garante a integridade da costura de solda e evita defeitos ocultos?”
Podemos fornecer tubos com ensaios não destrutivos (END) conforme especificado (por exemplo, ensaio por correntes parasitas para imperfeições longitudinais e verificação de estanqueidade). Os princípios das correntes parasitas e a inspeção baseada na aceitação são amplamente utilizados para o controle de qualidade de tubos soldados. -
“Você fornece rastreabilidade total e certificados de inspeção para auditorias?”
Sim. Apoiamos documentos de inspeção EN 10204 (por exemplo, 3.1/3.2 conforme necessário) e podemos manter a rastreabilidade do calor/lote por meio de opções de marcação (incluindo identificação de fundição/calor quando especificado).
Composição Química
| Grau | Aço nº | C máx. | Si máx. | Mn máx. | P máx. | S máx. | Al (total) mín. |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Propriedades Mecânicas
| Grau | Aço nº | +SR: Rm mín. (MPa) | +SR: ReH mín. (MPa) | +SR: A mín. (%) | +N: Rm (MPa) | +N: ReH mín. (MPa) | +N: A mín. (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270–410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300–440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340–480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410–550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490–630 | 355 | 22 |
Normas
-
ASTM: ASTM A513 (tubos mecânicos ERW; acabamento tipo CDW/DOM especificado por tipo/requisito)
-
EN: EN 10305-2 (tubos de precisão soldados estirados a frio; condições de entrega +C/+LC/+SR/+A/+N)
-
GOST: GOST 10704 (tubos de aço soldados eletricamente; comumente referenciados para cadeias de suprimentos de tubos soldados)
-
JIS: JIS G3445 (tubos de aço carbono para fins estruturais de máquinas)
-
GB: GB/T 24187 (tubos de aço soldados simples de precisão estirados a frio)
Áreas de Aplicação
Indústrias primárias: Automotiva, engenharia geral, fabricação de máquinas, montagens relacionadas a hidráulica/pneumática e estruturas de precisão.
Onde é usado em automóveis (exemplos):
-
Componentes de amortecedores / amortecedores (tubos internos, mangas)
-
Peças de direção e chassis (espaçadores, mangas, tubos de suporte)
-
Estruturas de assentos e subconjuntos de segurança (tubos estruturais de precisão)
-
Peças tubulares usinadas que exigem ID/OD consistentes para encaixe por pressão, buchas e assentos de rolamentos
