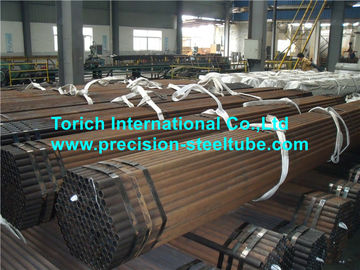

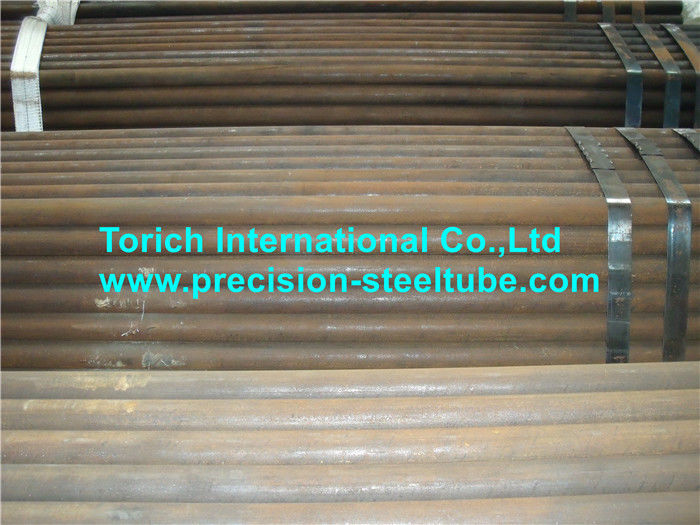

16mm da tubulação de aço do aço estrutural da categoria 25 - 30mm laminados a alta temperatura/estirados a frio
Detalhes do produto
tubulação do aço estrutural
,tubo de aço formado a frio
GB/T8162 Tubo estrutural de aço sem costura com grau de aço 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM
Tratamento térmico:Rolamento a quente e tração a frio
Tolerância do OD & WT:
Tolerância ao DPO:
| Método de produção | Tolerância ao DPO |
| Reciclagem a quente (extrusão) | ± 1% ou ± 0,50 mm |
| Tirados a frio (Roulados a frio) | ± 1% ou ± 0,30 mm |
Tolerância de espessura da parede:
1Tolerância de espessura da parede de um tubo de aço laminado a quente:
| Método de produção | OD (DN) | WT/OD | Tolerância |
| Tubos extrudidos | ≤102 | / | ± 12,5% ou ± 0,40 mm |
| >102 | ≤ 0.05 | ±15% ou ±0,40 mm | |
| > 0,05-0.10 | ± 12,5% ou ± 0,40 mm | ||
| > 010 | + 12,5% -10% | ||
| Tubos de aço de expansão térmica | / | ± 15% | |
2Tolerância de espessura de parede de tubos de aço laminados a frio:
| Método de produção | WT | Tolerância |
| Tubos de aço laminados a frio | ≤ 3 | +15%/-10% ou ±0,40 mm |
| > 3 | + 12,5% -10% |
Tolerância de dobra:
WT≤15 mm, curvatura≤1,5 mm/m
WT>15 mm~30 mm, curvatura≤2,0 mm/m
WT>30 mm/OD≥351 mm, curvatura≤3,0 mm/m
Ovalação e desigualdade da parede:
A ovalidade e a desigualdade da parede não devem ser superiores a 80% da OD e da espessura da parede.
Propriedade mecânica
| Grau de aço | Resistência à tração Rm N/mm2 ((MPa) | Força de rendimento Rp0.2 N/mm2 ((MPa) | Extensão A % | |||
| Espessura da parede | ||||||
| ≤ 16 mm | > 16 ~ 30 mm | > 30 mm | ||||
| 10 | ≥ 335 | ≥205 | ≥ 195 | ≥185 | ≥ 24 | |
| 15 | ≥ 375 | ≥ 225 | ≥ 215 | ≥205 | ≥ 22 | |
| 20 | ≥ 410 | ≥ 245 | ≥ 235 | ≥ 225 | ≥ 20 | |
| 25 | ≥ 450 | ≥ 275 | ≥ 265 | ≥ 255 | ≥ 18 | |
| 35 | ≥ 510 | ≥ 305 | ≥ 295 | ≥ 285 | ≥ 17 | |
| 45 | ≥ 590 | ≥ 335 | ≥ 325 | ≥ 315 | ≥ 14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥ 265 | ≥ 255 | ≥ 20 | |
| 25Mn | ≥ 490 | ≥ 295 | ≥ 285 | ≥ 275 | ≥ 18 | |
| Q235 | A | 375 ~ 500 | ≥ 235 | ≥ 225 | ≥ 215 | ≥ 25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415 a 540 | ≥ 275 | ≥ 265 | ≥ 255 | ≥ 22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390 ~ 570 | ≥ 295 | ≥ 275 | ≥ 255 | ≥ 22 |
| B | ||||||
| Q345 | A | 470 ~ 630 | ≥ 345 | ≥ 325 | ≥ 295 | ≥ 20 |
| B | ||||||
| C | ≥ 21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥ 390 | ≥ 370 | ≥ 350 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520 a 680 | ≥420 | ≥ 400 | ≥ 380 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550 a 720 | ≥ 460 | ≥440 | ≥420 | ≥ 17 |
| D | ||||||
| E | ||||||
Teste:
- Ensaio de dobra
- Teste de dureza
- Ensaio de impacto
- Ensaio de compressão
- Ensaio não destrutivo
Norma de referência:
GB/T 222 Tolerância de composição química dos produtos de aço.
GB/T 223.3 Método de análise química do aço e do aço ligado.
GB/T 223.5 Método de análise química do aço e das ligas de aço Determinação espectrofotométrica do molibdato de silício reduzido do teor de silício solúvel em ácido.
GB/T 223.8 Método de análise química do aço e do aço ligado Determinação do teor de alumínio do cloreto de sódio separado - Método volumétrico EDTA
GB/T 223.9 Determinação do teor de alumínio no aço e nas ligas de aço.
GB/T 223.11 Método de análise química do aço e das ligas de aço. Determinação do teor de cromo pelo método volumétrico de oxidação do persulfato de amónio.
GB/T 223.12 Método de análise química do aço e do aço ligado Determinação espectrofotométrica do teor de cromo difenil hidrazina - separação de carbonato de sódio.
GB/T 223.13 Método de análise química do aço e do aço ligado Determinação do teor de vanádio Titulação do sulfato ferroso de amónio
GB/T 223.14 Método de análise química do aço e das ligas de aço.
GB/T 223.16 Método de análise química do aço e das ligas de aço. Determinação espectrofotométrica do teor de titânio no ácido cromotrópico.
GB/T 223.18 Método de análise química do aço e do aço ligado Tiosulfato de sódio e separação - determinação iodometrica do teor de cobre.
GB/T 228 Método de ensaio de tração de materiais metálicos à temperatura ambiente (GB/T 228-2002, equivalente ISO 6892:1998)
GB/T 229 Método de ensaio de impacto com pêndulo Metal Charpy (GB/T 229-2007, ISO 148-1:2006, MOD)
GB/T 231.1 Teste de dureza de Brinell Parte 1: método de ensaio (GB/T 231.1-2002, ISO 6506-1:1999, EQV)
GB/T 244 Método de ensaio de flexão de tubos metálicos (GB/T 244-2008, ISO 8491:1996, IDT)
GB/T 246 Métodos de ensaio para aplanamento do tubo metálico (GB/T 246-2007, ISO 8492:1998, IDT)
GB/T 699 Aço estrutural de carbono de boa qualidade.
GB/T 1591 Aço estrutural de baixa liga de alta resistência
GB/T 1591 Aço estrutural de baixa liga de alta resistência
-
