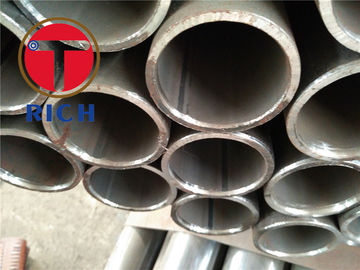

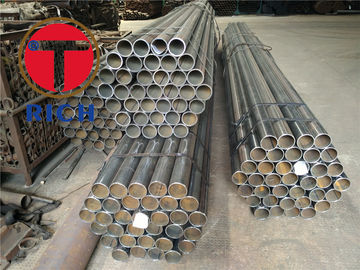

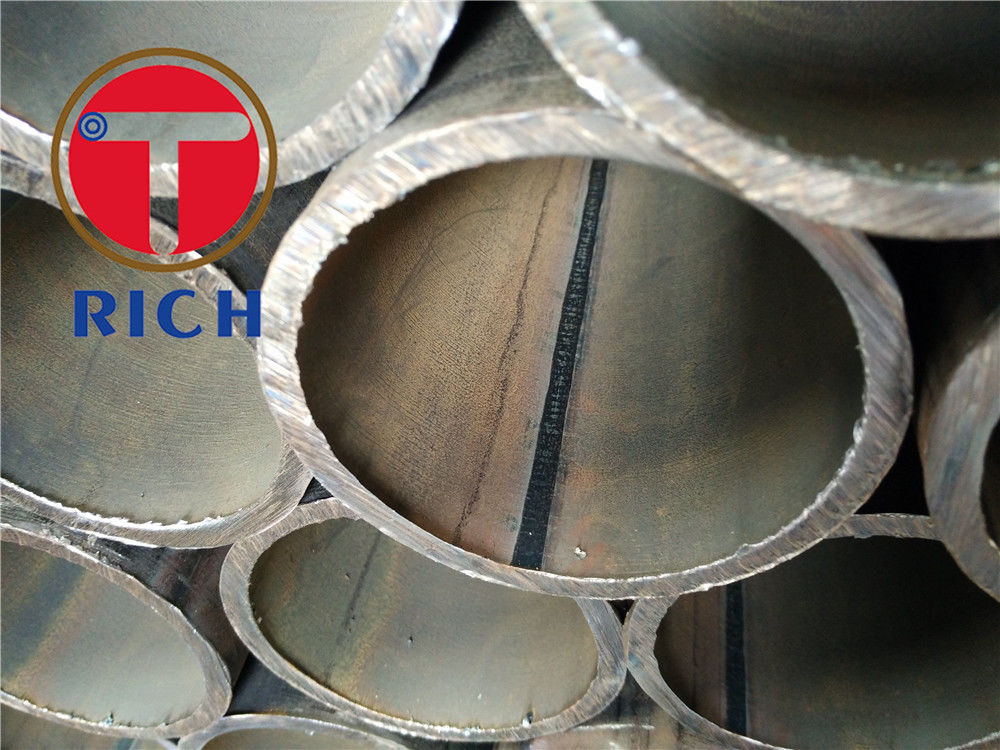

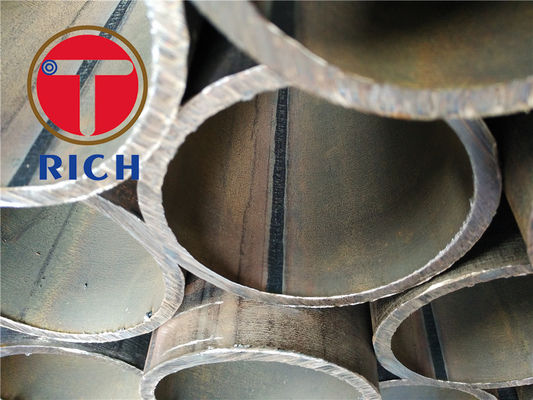

O arco submerso de P235GH P265GH 16Mo3 soldou a tubulação de aço com não - aço do aliado/liga

EN10217-5 P235GH P265GH 16Mo3 Tubos de aço soldados por arco submerso com aço não ligado e ligado

EN10217-5 Tubos de aço soldados para efeitos de pressão - Condições técnicas de entrega -
Parte 5:Tubos de aço não ligado e ligado, soldados por arco submerso, com propriedades de temperatura elevada especificadas

Materiais:
Aço totalmente morto, aço de grãos finos com um tamanho de grão ferrítico.

Nomes de aço:
De acordo com a EN10027-1 e o CR10260.

Fabricação:
HFWSoldados a alta frequência
SAW Arco submerso soldado - costura longitudinalSAWH
- costura helicoidal -SAUL

Procedimento de solda:
Ensaios e inspecções do processo de solda de tubos submersos e soldados (SAW) são testemunhados e homologados em conformidade com a norma EN 10217-1

Aparição e geral:
As áreas de solda estão livres de rachaduras, falta de fusão e falta de penetração
Os tubos estão livres de defeitos de superfície externa que podem ser detectados por exame visual.

Resistência à fuga:

Os tubos devem passar por um ensaio hidrostático ou por um ensaio eletromagnético de estanqueidade

Ensaios não destrutivos:

O comprimento total da linha de soldadura de todos os tubos EW e BW será submetido a um ensaio não destrutivo para detecção de interferências longitudinais.

O comprimento total da costura de soldadura de todos os tubos SAW deve ser submetido a um ensaio não destrutivo para detecção de imperfeições.

Direcção:

O desvio da retidão de qualquer tubo de comprimento L não deve exceder 0,0015 L.

Os desvios da retidão em qualquer comprimento de um metro não devem exceder 3 mm.

Preparação das extremidades:

Os tubos devem ser entregues com pontas de corte quadrado, as quais devem ser livres de aberrações excessivas.

Composição química:

EN10217-1 Parte 1: Tubos de aço não ligado com propriedades especificadas à temperatura ambiente

EN10217-2 Parte 2: Tubos de aço não ligado e ligado soldados elétricos com elevação especificada
Propriedades de temperatura

EN10217-3 Parte 3:Tubos de aço de liga de grãos finos

EN10217-5 Parte 4: Tubos de aço não ligado soldados elétricos com baixa temperatura especificada
Propriedades

EN10217-5 Parte 5: Tubos de aço não ligado soldados por arco submerso com níveis baixos especificados
Propriedades de temperatura

EN10217-6 Parte 6: Tubos de aço não ligado soldados por arco submerso com níveis baixos especificados
Propriedades de temperatura

EN10217-7 Parte 7: Tubos de aço inoxidável.


Referências normativas:
EN 760, Consumíveis de solda - Fluxos para solda por arco submerso - Classificação

EN 895, Ensaios destrutivos de soldas em materiais metálicos - Ensaios de tração transversais

EN 910, Ensaios destrutivos de soldadura em materiais metálicos - Ensaios de dobra

EN1321, Ensaios destrutivos de soldas em materiais metálicos - Exame macroscópico e microscópico
de soldas

EN10002-1, Materiais metálicos - Ensaios de tração - Parte 1: Método de ensaio à temperatura ambiente

EN10002-5, Materiais metálicos - Ensaios de tração - Parte 5: Método de ensaio a temperatura elevada

EN10020, Definições e classificação das classes de aço

EN10021, Requisitos técnicos gerais de entrega para produtos de aço e ferro

EN10027-1, Sistemas destrutivos de aços - Parte 1: Nomes de aços, principais símbolos.

EN10027-2, Sistemas de designação dos aços - Parte 2: Sistemas numéricos.

EN10045-1, Materiais metálicos - Ensaio de impacto Charpy - Parte 1: Método de ensaio

EN10052, Vocabulário de termos de tratamento térmico de produtos ferrosos

EN10204, Produtos metálicos - Tipos de documentos de inspecção

EN10200, Tubos de aço sem costura e soldados - Dimensões e massas por unidade de comprimento

EN10233, Materiais metálicos - Tubos - Teste de aplanamento

EN10234, Materiais metálicos - Tubos - Ensaio de expansão por deriva

EN10236, Materiais metálicos - Tubos - Anéis de expansão

EN10237, Materiais metálicos - Tubos - Ensaio de tração de anel

EN10246-1, Ensaios não destrutivos de tubos de aço Parte 1: Ensaios eletromagnéticos automáticos de tubos de aço
Tubos de aço ferromagnético sem costura e soldados (excepto os soldados por arco submerso) para
Verificação da estanqueidade hidráulica

EN10246-3, Ensaios não destrutivos de tubos de aço - Parte 3: Ensaios automáticos de corrente de turbilhão de tubos sem costura
e tubos de aço soldados (excepto tubos de aço soldados por arco submerso) para detecção de imperfeições.

EN10246-5, Ensaios não destrutivos de tubos de aço - Parte 5: Automática de periféricos magnéticos completos
Ensaios de fugas de transdutor/fluxo de material sem costura e soldado (exceto soldado por arco submerso)
Tubos de aço ferromagnéticos para detecção de imperfeições longitudinais

EN10246-6, Verificação não destrutiva de tubos de aço - Parte 6: Verificação automática de tubos de aço
Tubos de aço sem costura para a detecção de imperfeições transversais.

EN10247-7, Ensaios não destrutivos de tubos de aço - Parte 7: Ensaios ultrassónicos automáticos completos periféricos de tubos de aço
Tubos de aço sem costura e soldados (excepto os soldados por arco submerso) para detecção de
imperfeições longitudinais.

EN10246-8, Ensaios não destrutivos de tubos de aço - Parte 8: Ensaios automáticos por ultra-som da solda
Secção de tubos soldados elétricos para a detecção de imperfeições longitudinais.

EN10246-9, Ensaios não destrutivos de tubos de aço - Parte 9: Ensaios automáticos por ultra-som da solda
para a detecção de falhas longitudinais
imperfeições transversais.

EN10246-10, Ensaios não destrutivos de tubos de aço - Parte 10: Ensaios radiográficos da solda
Secção de tubos de fusão automática soldados por arco para a detecção de imperfeições.

EN 10246-14, Ensaios não destrutivos de tubos de aço - Parte 14: Ensaios automáticos por ultra-som
Tubos de aço sem costura e soldados (excepto os soldados por arco submerso) para detecção de laminares
imperfeições

EN10246-15, Ensaios não destrutivos de tubos de aço - Parte 15: Ensaios automáticos por ultra-som de tiras/placas
com um diâmetro não superior a 50 mm,

EN10246-16, Ensaios não destrutivos de tubos de aço - Parte 16: Ensaios automáticos por ultra-som da área
com um diâmetro não superior a 50 mm,

EN10246-17, Ensaios não destrutivos de tubos de aço - Parte 17: Ensaios automáticos por ultra-som das extremidades dos tubos
de tubos de aço sem costura e soldados para a detecção de imperfeições laminares

EN10256, Ensaios não destrutivos de tubos de aço - Qualificação e competência dos níveis 1 e 2
Pessoal de TNC
