Tubo de aço automotivo sem costura de alta precisão com diâmetro interno controlado e baixa rugosidade da superfície interna
Propriedades Básicas
Local de Origem:
Zhejiang, China
Nome da marca:
TORICH
Certificação:
ISO9001, ISO14001, TS16949
Número do modelo:
BS6323-6
Propriedades comerciais
Quantidade mínima de pedido:
5 toneladas
Preço:
800-1000 USD/Tons
Condições de pagamento:
L/C,D/A,D/P,T/T,Western Union,
Capacidade de abastecimento:
2000tons pelo ano
Resumo do Produto
Tubos de aço para automóveis de alta precisão Tubos de aço sem costura para automóveis ISO9001 Visão geral do produto O tubo de aço automotivo de alta precisão é um tubo mecânico sem costura desenhado a frio projetado para componentes que exigem diâmetros exatos no interior e no exterior, espessura ...
Detalhes do produto
Destacar:
baixa tubulação de aço carbono
,Tubulação mecânica de aço
Product:
Tubo de aço automotivo sem costura de alta precisão
Manufacturing Method:
Desenho a frio perfeito
Material:
Aço carbono ou aço mecânico de baixa liga
Main Standards:
EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391
Typical Grades:
E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45
Outside Diameter:
6–200 mm
Wall Thickness:
0,5–20mm
Length:
1–12 m, personalizável
Descrição do produto
Tubos de aço para automóveis de alta precisão Tubos de aço sem costura para automóveis ISO9001
Visão geral do produto
O tubo de aço automotivo de alta precisão é um tubo mecânico sem costura desenhado a frio projetado para componentes que exigem diâmetros exatos no interior e no exterior, espessura de parede controlada, baixa rugosidade da superfície,e propriedades mecânicas estáveis. É utilizado principalmente para a fabricação de cilindros de cilindros de amortecedores de choque automotivos, onde a consistência dimensional afeta diretamente o movimento do pistão,desempenho de vedação, retenção de óleo e vida útil.
Os tubos podem ser fornecidos em condições de extrusão a frio, aliviados de tensão, aquecidos ou normalizados.e controle de tolerância personalizado estão disponíveis de acordo com os requisitos finais de usinagem e montagem.
A ISO 9001 refere-se ao sistema de gestão da qualidade do fabricante e não a uma norma relativa aos materiais dos tubos de aço.ASTM A519, JIS G 3445, GB/T 3639 ou outra norma técnica acordada.
Especificações técnicas
| Ponto | Especificações |
|---|---|
| Produto | Tubos de aço para automóveis sem costura de alta precisão |
| Método de fabrico | Desenho a frio sem costura |
| Materiais | Aço carbono ou aço mecânico pouco ligado |
| Principais normas | EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391 |
| Graus típicos | E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45 |
| Diâmetro exterior | 6-200 mm |
| Espessura da parede | 0.5-20 mm |
| Duração | 1-12 m, personalizável |
| Tolerância padrão de DPO | De acordo com a norma de produto seleccionada |
| Tolerância OD de precisão | Até ± 0,05 mm para os intervalos de dimensões adequados |
| Tolerância de identificação de precisão | H8 ou tolerância dimensional personalizada |
| Tolerância de espessura da parede | Normalmente ± 10%; controlo de precisão até ± 5% por acordo |
| Direcção | ≤ 0,5 mm/m; ≤ 0,3 mm/m disponíveis para dimensões selecionadas |
| Roughness da superfície interna | Ra como desenhado ≤ 3,2 μm; Ra afiado ≤ 0,4 μm |
| Condição da superfície | Outros, de peso superior a 30 g/m2, mas não superior a 30 g/m2 |
| Tratamento térmico | +C, +LC, +SR, +A ou +N |
| Inspecção | Inspecção dimensional, ensaio de tração, ensaio de dureza, ensaio de aplanamento, ensaio de flare, ensaio de corrente de redemoinho ou ensaio ultrasônico |
| Gestão da Qualidade | Sistema de gestão da qualidade ISO 9001 |
| Documentação | Disponível certificado de inspecção EN 10204 3.1 |
Características essenciais
- Diâmetro interno controlado:O desenho a frio através de uma matriz e sobre um mandril proporciona um controle mais próximo do diâmetro interno do que tubos sem costura convencionais acabados a quente.
- Baixa rugosidade da superfície interna:O furo afiado com Ra ≤ 0,4 μm reduz o atrito entre a vedação do pistão e a parede do cilindro, apoiando a distribuição estável do óleo hidráulico.
- Consistência da espessura da parede:O desenho a frio de precisão melhora a uniformidade da espessura da parede e reduz a excentricidade para ≤ 10% da espessura nominal da parede.
- Alta retidão:A retidão padrão é controlada para ≤ 0,5 mm por metro, com dimensões selecionadas disponíveis para ≤ 0,3 mm por metro.
- Propriedades mecânicas estáveis:A condição de entrega pode ser selecionada de acordo com os requisitos subsequentes do processo de fabrico.
- Estrutura sem costura limpa:A rota de produção sem costura elimina a costura de soldagem longitudinal, proporcionando uma estrutura circunferencial uniforme.
Processo de produção
Billet Inspection → Heating and Piercing → Hot Rolling or Elongation → Pickling → Lubrication → Cold Drawing → Intermediate Heat Treatment → Final Cold Drawing → Straightening → Cutting → Honing or Polishing → Non-Destructive Testing → Dimensional Inspection → Surface Protection → Packing
Vantagens da qualidade
- Tolerância ao furo e controlo da rugosidade da superfície:Controlamos o tubo de acordo com os requisitos do componente final, em vez de verificar apenas o diâmetro exterior nominal.
- Condições de entrega correspondentes:A condição de entrega pode ser selecionada de acordo com a próxima operação de fabrico para um desempenho ideal.
- Inspecção por componentes:Os requisitos de inspecção podem ser convertidos directamente a partir do desenho do componente do cliente num plano de controlo do tubo.
Normas de execução
| Sistema padrão | Norma aplicável | Breve descrição |
|---|---|---|
| ASTM | ASTM A519/A519M | Tubos mecânicos sem costura, de aço carbono ou ligado, acabados a quente ou a frio |
| O que fazer? | EN 10305-1 | Tubos de aço desenhados a frio, sem costura, para aplicações de precisão |
| JIS | JIS G 3445 | Tubos de aço carbono para estruturas de máquinas, incluindo componentes para automóveis |
| GB | GB/T 3639 | Tubos de aço sem costura, de precisão, tirados a frio ou laminados a frio |
| DIN | DIN 2391 | Especificação alemã tradicional para tubos de aço sem costura de precisão |
Aplicação primária

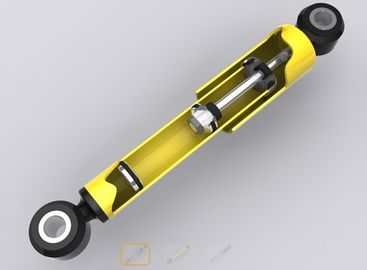

Barril de cilindro do absorvedor de choque automotivo:O tubo é usado como barril de cilindro hidráulico de um amortecedor de choque automotivo.O forro guia o pistão e o sistema de vedação enquanto contém óleo hidráulico sob repetidos ciclos de compressão e rebote.
Composição química
| Grau | C | Sim | - Não | P | S |
|---|---|---|---|---|---|
| STKM11A | ≤ 0.12 | ≤ 0.35 | ≤ 0.60 | ≤ 0.040 | ≤ 0.040 |
| STKM12A | ≤ 0.20 | ≤ 0.35 | ≤ 0.60 | ≤ 0.040 | ≤ 0.040 |
| STKM12C | ≤ 0.20 | ≤ 0.35 | ≤ 0.60 | ≤ 0.040 | ≤ 0.040 |
| STKM13A | ≤ 0.25 | ≤ 0.35 | 0.30-0.90 | ≤ 0.040 | ≤ 0.040 |
| STKM13C | ≤ 0.25 | ≤ 0.35 | 0.30-0.90 | ≤ 0.040 | ≤ 0.040 |
Propriedades mecânicas
| Grau | Resistência à tração Rm, MPa Min. | Resistência à resistência ou resistência ao esforço, MPa Min. | Prolongamento, % min. |
|---|---|---|---|
| STKM11A | 290 | Não especificado | 35 |
| STKM12A | 340 | 175 | 35 |
| STKM12C | 470 | 355 | 20 |
| STKM13A | 370 | 215 | 30 |
| STKM13C | 510 | 380 | 15 |
Opções de tratamento térmico e de superfície
| Código | Condição de entrega | Descrição do processamento | Uso recomendado |
|---|---|---|---|
| +C | Tirado a frio / duro | Nenhum tratamento térmico após o final da extracção a frio | Alta resistência e usinagem subsequente |
| +LC | Tirado a frio / macio | Desenho final a frio leve após tratamento térmico | Formação e usinagem moderadas |
| +SR | Aliviado do estresse | Tratamento térmico abaixo da temperatura de transformação após extração a frio | Estabilidade dimensional melhorada |
| +A | Arrebatados | Completamente recozida após final de extracção a frio | Flare, expansão e formação extensiva |
| +N | Normalizado | Normalizado numa atmosfera controlada | Estrutura uniforme e formabilidade melhorada |
Perguntas Frequentes
É uma empresa comercial ou fabricante?
Somos um fabricante, mas também podemos lidar com operações comerciais.
Quanto tempo tem para entregar?
Em geral, são 10-15 dias se as mercadorias estiverem em estoque, ou 30-40 dias se as mercadorias não estiverem em estoque, dependendo da quantidade.
Fornece amostras? É grátis ou extra?
Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos de pagamento para o custo de frete.
Quais são os seus termos de pagamento?
Pagamento ≤2000USD: 100% adiantado. Pagamento ≥2000USD: 30% T/T adiantado, saldo antes do envio.
