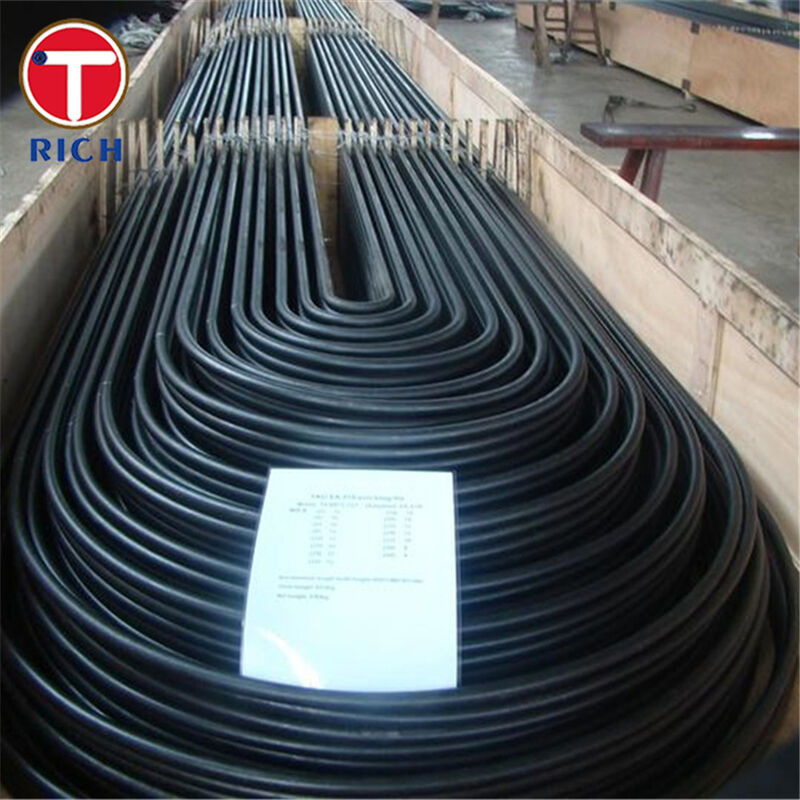

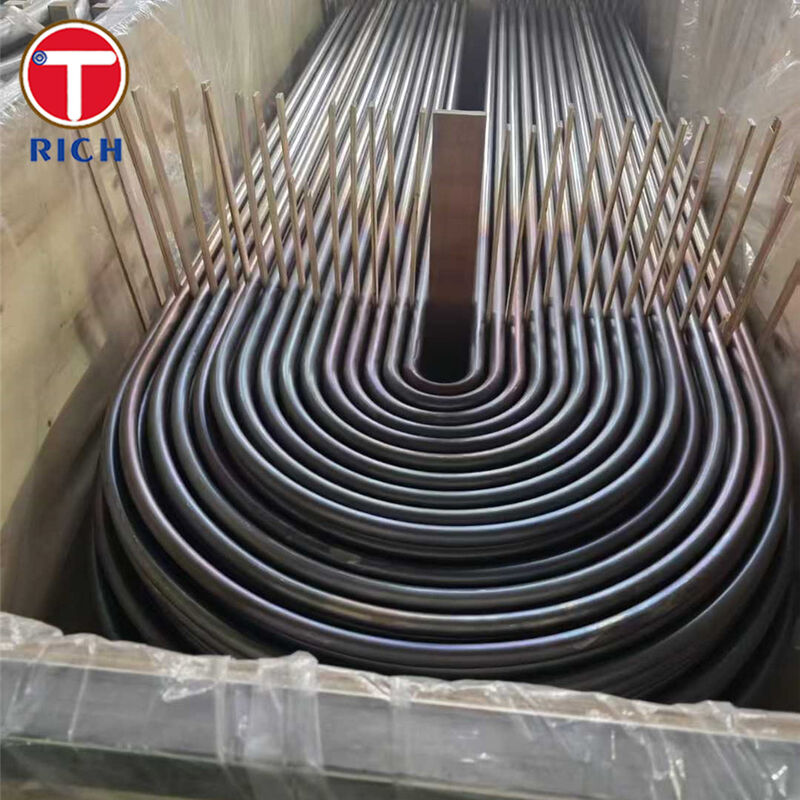

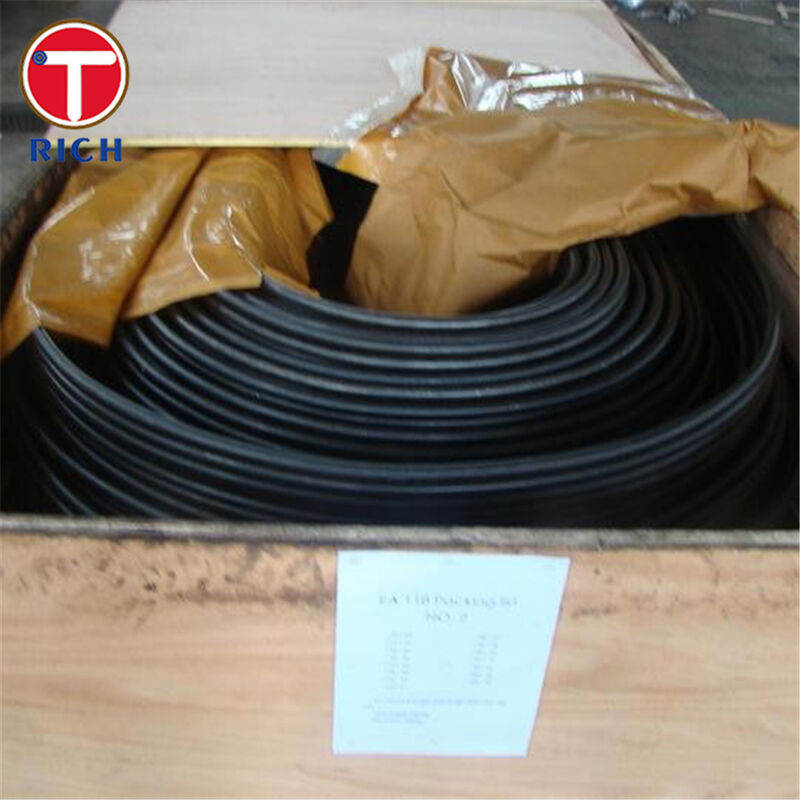

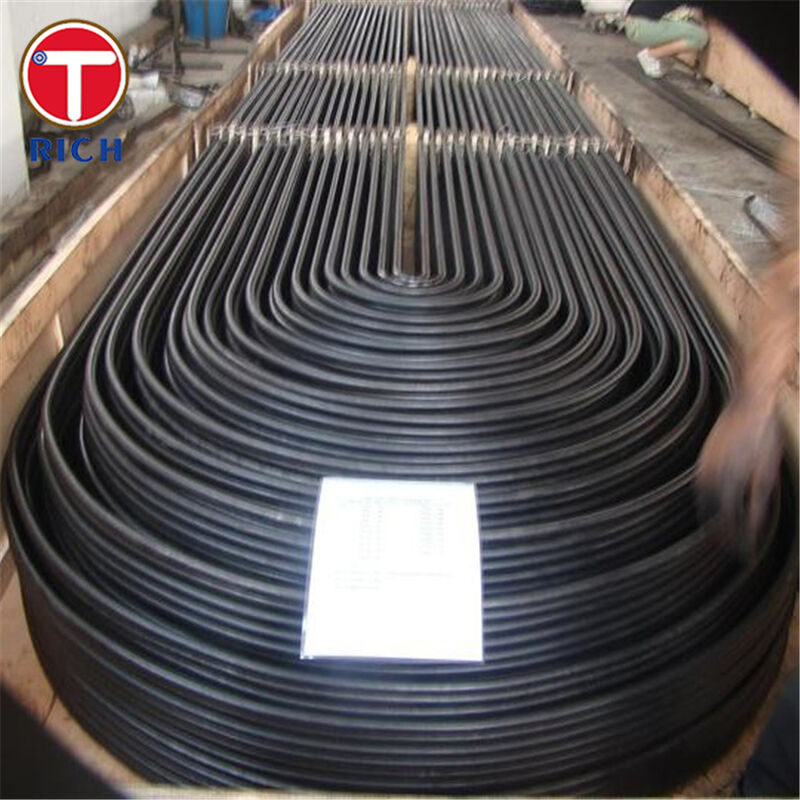

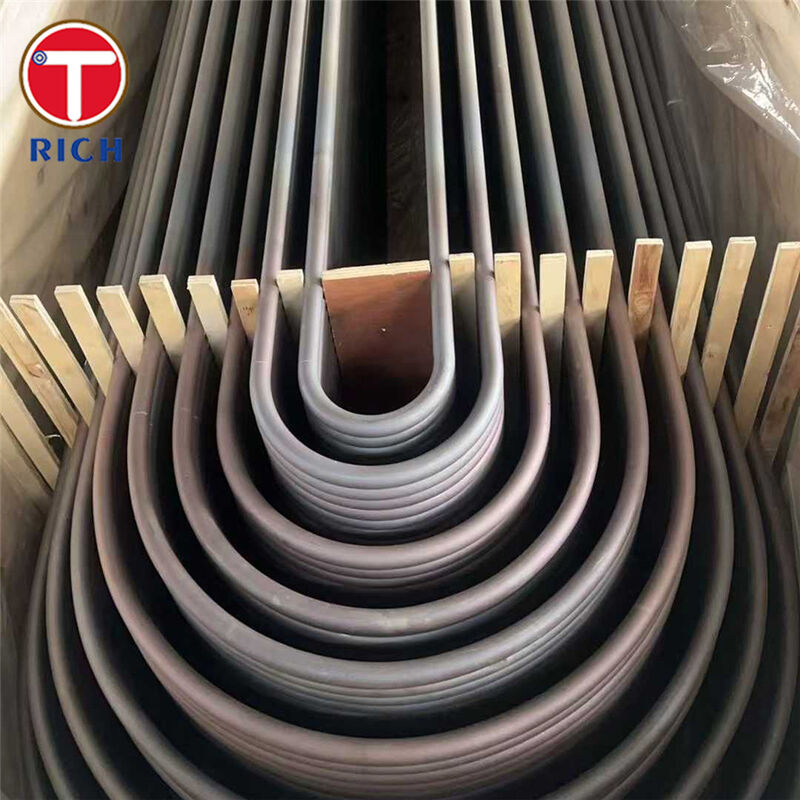

Tubos de Aço Carbono Sem Costura com Curva em U ASTM A179 A192 com Estrutura de Suporte de Pressão e Geometria de Curva em U Controlada para Trocadores de Calor

Os tubos em U ASTM A179 / ASTM A192 são tubos de aço carbono sem costura fabricados para trocadores de calor casco-tubo, caldeiras, condensadores e equipamentos térmicos semelhantes onde são necessários design de feixe compacto, resistência confiável à pressão e desempenho estável de transferência de calor. O ASTM A179 é tipicamente selecionado para tubos de trocador de calor e condensador de aço carbono de baixo carbono trefilados a frio sem costura, enquanto o ASTM A192 é usado para tubos de caldeira e superaquecedor de aço carbono sem costura para serviço de maior pressão. Para feixes de trocadores em U, o foco do produto não é apenas a química e a resistência do tubo reto, mas também a integridade da dobra, o controle da espessura da parede na zona de dobra, o gerenciamento de tensões residuais e a inspeção após a conformação.

• Estrutura sem costura para suportar pressão: O ASTM A179 abrange tubos de aço carbono de baixo carbono trefilados a frio sem costura para trocadores de calor e condensadores, enquanto o ASTM A192 abrange tubos de caldeira e superaquecedor de aço carbono sem costura para serviço de alta pressão. Isso elimina o risco de solda longitudinal na barreira de pressão.
• Geometria de dobra em U controlada para feixes de trocadores compactos: Na fabricação de trocadores, o raio da dobra em U é comumente especificado a partir de 1,5 × OD para cima. Isso suporta layouts compactos de casco e tubos, mantendo a manufaturabilidade da dobra dentro das práticas comprovadas da indústria.
• Vantagem dimensional A179 para serviço de transferência de calor: O ASTM A179 requer trefilação a frio, que é amplamente utilizada para melhorar a consistência dimensional e o acabamento da superfície interna/externa para tubos de transferência de calor eficientes.
• Margem de resistência A192 para serviço de maior pressão: O tubo de caldeira A192 destina-se a serviço de tubo de aço carbono sem costura de parede mínima sob maior pressão, tornando-o adequado quando o serviço do trocador é combinado com condições de pressão ou temperatura elevadas.
• Controle de dureza após fabricação: Resumos de produtos ASTM A179 especificam uma dureza máxima de 72 HRB, enquanto o ASTM A192 exige controle de dureza, além de testes de achatamento, alargamento e hidrostáticos como parte da conformidade.

• Estabilidade dimensional da área de dobra: Controlamos o raio da dobra em U a partir de faixas práticas de trocadores a partir de 1,5 × OD, e a dobra é produzida contra ferramentas e critérios dimensionais acordados. Isso reduz o risco de afinamento excessivo da parede e melhora a consistência do ajuste do feixe durante a montagem da placa de tubo.
• Controle de tensões residuais após a dobra: O alívio de tensões pós-dobra pode ser fornecido quando o serviço o exigir. A orientação técnica da indústria destaca que o tratamento térmico após a conformação da dobra em U é usado para reduzir tensões residuais e diminuir o risco de mecanismos de falha na área de dobra em serviços exigentes.
• Verificação da integridade do tubo: Além dos requisitos mecânicos e hidrostáticos do tubo base, a prática de inspeção de tubos de trocador usa cada vez mais correntes parasitas ou métodos END relacionados para identificar perda de parede, pites e defeitos locais. Para pedidos de projetos, a inspeção da zona de dobra, o teste hidrostático e END adicionais podem ser especificados no plano de garantia de qualidade.

Aplicação específica: Feixe de tubos de condensador de superfície casco-tubo

Os tubos em U ASTM A179 / A192 são usados como elemento do feixe de tubos em um condensador de superfície ou trocador de calor casco-tubo onde um lado flui através do tubo e o outro lado através da carcaça, com a configuração em U reduzindo cabeçotes de retorno e auxiliando no design compacto do equipamento.

Abaixo está uma tabela de comparação prática para cinco graus comumente referenciados usados para aquisição de tubos sem costura para caldeiras/trocadores de calor. Os valores são limites de grau padrão ou limites típicos publicados dos resumos de padrões citados.
