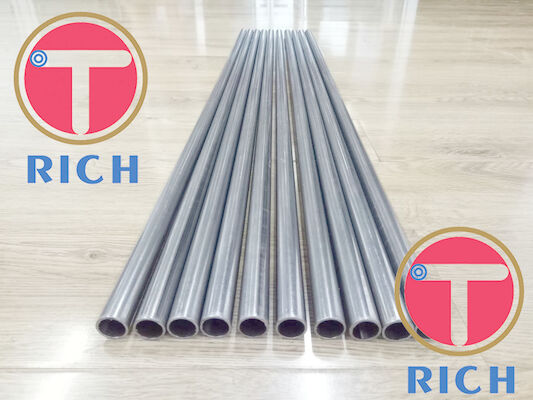

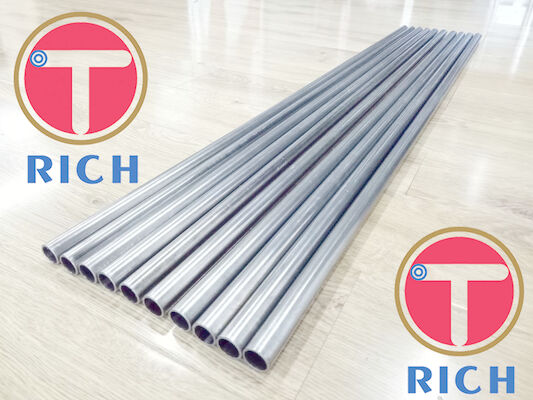

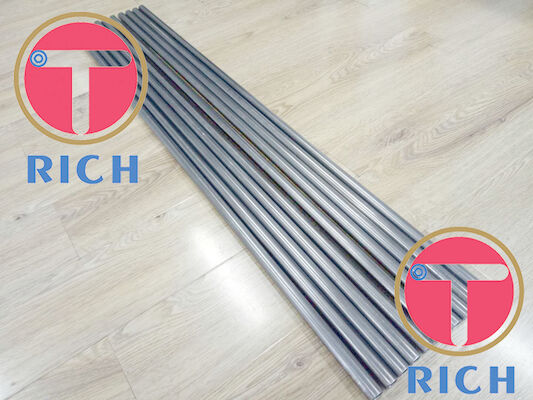

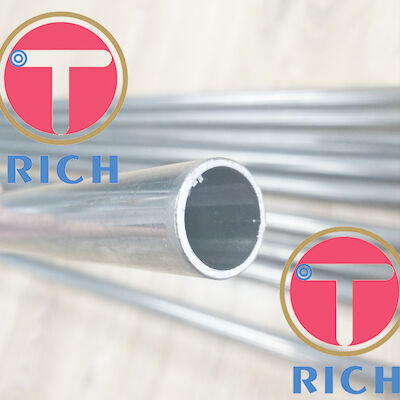

Tubulação de alta pressão do permutador de calor ASTM A672 Efw

ASTM A672 Tubo de aço soldado por fusão elétrica para trocador de calor de serviço de alta pressão

Área de aplicação

Esta especificação abrange tubos de aço: soldados por fusão elétrica com adição de metal de enchimento,Fabricados a partir de placas de qualidade de recipientes sob pressão de qualquer das várias análises e níveis de resistência e adequados para serviço sob alta pressão a temperaturas moderadas.O tratamento térmico pode ou não ser necessário para obter as propriedades desejadas ou para cumprir os requisitos do código aplicável.São fornecidos requisitos suplementares para utilização quando se pretender ensaios ou exames adicionais..

Faixa de tamanho

OD ≥ 400 mm

WT≤75 mm

Documentos referenciados

Normas ASTM:

Especificação A20/A20M relativa aos requisitos gerais aplicáveis às chapas de aço para recipientes sob pressão

A370 Métodos de ensaio e definições para ensaios mecânicos de produtos de aço

A435/A435M Especificação para o exame por ultra-som de feixe reto de chapas de aço

A530/A530M Especificação relativa aos requisitos gerais para tubos de aço de carbono e liga especializados

A5771A577M Especificação para o exame por ultra-som do feixe angular das chapas de aço

A578/A578M Especificação para exame por ultra-som de feixe reto de chapas de aço laminadas para aplicações especiais

E109 Método de inspecção de partículas magnéticas em pó seco; substituído pelo E 709 (retirado em 1981) (4)

E138 Método de inspecção de partículas magnéticas úmidas; substituído pelo E 709 (retirado em 1981) (4)

E110 Método de ensaio para a dureza de indentagem de materiais metálicos por testadores de dureza portáteis

E165 Prática de exame de penetrantes líquidos para a indústria geral

E709 Guia para o ensaio de partículas magnéticas

2.1.1 Especificações da chapa de aço (quadro 1)

Especificação A204/A204M para placas de recipientes sob pressão, aço ligado, molibdênio

Especificação A285/A285M para placas de recipientes sob pressão, aço de carbono, resistência à tração baixa e média

Especificação A299/A299M para placas de recipientes sob pressão, aço carbono, silício manganês

A302/A302M Especificação para placas de recipientes sob pressão, aço ligado, manganês-molibdênio e manganês-molibdênio-níquel

A515/A515M Especificação para placas de recipientes sob pressão, de aço carbono, para serviço a temperaturas intermediárias e elevadas

A516/A516M Especificação para placas de recipientes sob pressão, de aço carbono, para utilização a temperaturas moderadas e baixas

A533/A533M Especificação para placas de recipientes sob pressão, aço ligado, apagado e temperado, manganês-molibdênio e manganês-molibdênio-níquel

A537/A537M Especificação para placas de recipientes sob pressão, de aço de silício carbono-manganês tratado termicamente

Especificação da placa

Testes

Ensaio de tensão, ensaios de dobra de solda guiada transversalmente, ensaios de pressão

Parâmetros de tratamento térmico

Requisitos suplementares

1Teste de tensão e de dobra

• Ensaio Charpy V-Notch (Para tubos com espessura nominal da parede de [13 mm] e superior)
• Teste de dureza
• Análise do produto
• Metallografia
• Exame de partículas magnéticas de metais comuns
• Exame de partículas magnéticas de metais soldados
• Análise do penetrante líquido do metal comum
• Exame do penetrante líquido do metal soldado
• Análise por ultra-som de feixe reto da placa plana UT1
• Exame por ultra-som de feixe reto da placa plana UT2
• Exame por ultra-som de feixe angular (placa com espessura inferior a 50 mm) - UT3
