Tubos recozidos SA178a do permutador de calor de ASTM A178 ERW
Pessoa de Contato : Richard SHEN
Número de telefone : +86-13736164628
Whatsapp : +8613736164628
Quantidade de ordem mínima : | De 1 toneladas | Preço : | USD 1500-2000 Per Ton |
---|---|---|---|
Detalhes da embalagem : | Nos pacotes | Tempo de entrega : | 4-6 semanas |
Termos de pagamento : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Habilidade da fonte : | 500 toneladas pelo mês |
Lugar de origem: | ZHEJIANG CHINA | Marca: | TORICH |
---|---|---|---|
Número do modelo: | Brown Fintube |
Informação detalhada |
|||
Certificação: | ISO | Tipo: | SEM EMENDA, SOLDADO |
---|---|---|---|
Aplicação: | Permutador de calor | Padrão: | ASTM, JIS, AISI, RUÍDO, EN |
Espessura: | 1mm-40mm | Diâmetro exterior: | 6-630mm |
Técnica: | Estirado a frio | ||
Realçar: | tubos marrons do permutador de calor do gancho de cabelo do fintube,tubo de aleta encaixado aisi,tubo de aleta encaixado espessura de 1mm |
Descrição de produto

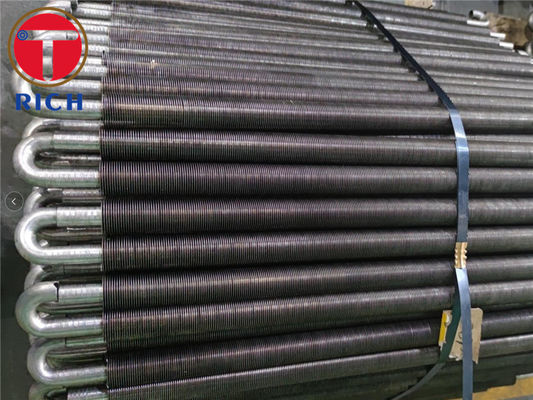

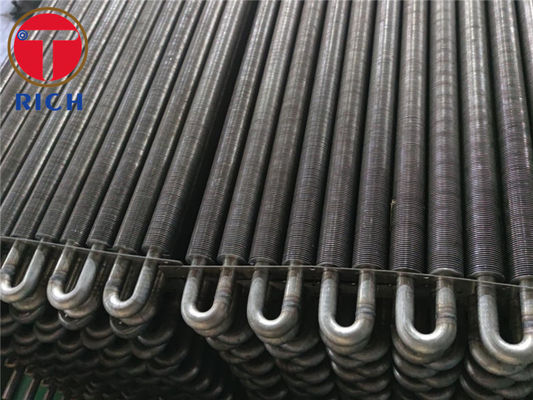

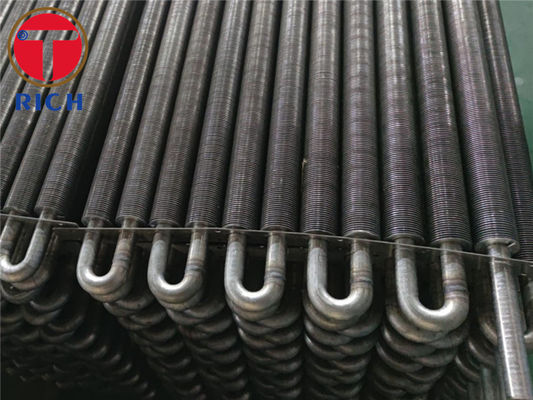

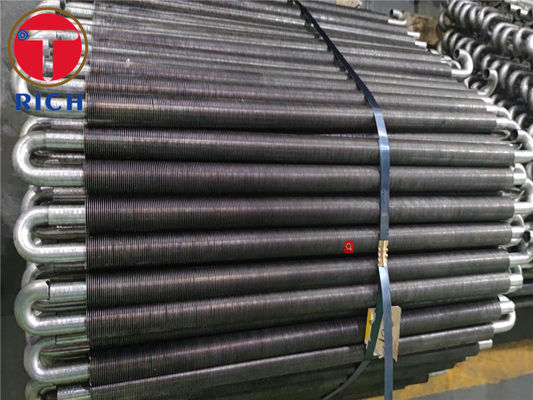

O permutador de calor Brown Fintube do gancho de cabelo de Brown Fintube encaixou o tubo Finned
A linha de produção encaixada equipamento do tubo finned é fabricada com sucesso após muitos anos
de experimente e prática, e incorporou sucessivamente o mercado. O equipamento é promovido
com referência à tecnologia avançada do equipamento encaixado britânico do tubo finned. Controle do PLC
o modo é desenvolvido de acordo com exigências de produção doméstica, a operação simples - processando -
as facilidades de apoio completas, e os produtos produzidos podem ser comparáveis com o equipamento avançado
A tubulação finned embutida da espiral é processar pre um sulco espiral com algumas largura e profundidade na tubulação de aço,
e embuta então a tira de aço na tubulação de aço no torno. No processo de enrolamento, devido a um determinado preload,
a tira de aço será amarrada firmemente no sulco espiral, para assegurar alguma área de contato entre o aço
tira e a tubulação de aço. A fim impedir que a tira de aço o springback e caia, ambas as extremidades do aço
a tira será soldada na tubulação de aço. A fim facilitar o embutimento, haverá uma determinada diferença lateral entre
tira de aço e o sulco espiral. Se o afastamento lateral é demasiado pequeno formar a interferência, o processo do mosaico é difícil
para continuar lisamente. Além, a tira de aço sem fôlego tem sempre uma determinada repercussão, que faça a tira de aço
e a superfície inferior do sulco espiral não pode bem ser conectada.
Produto que processa exigências para o equipamento espiral encaixado do tubo finned (encaixado)
1 profundidade e estabilidade do mosaico
1,1 retiram o teste da força: mais do que 8kg ou o rasgo de alumínio da tira
profundidade de 1,2 embutimentos: 0,35 ~ 0,5, de acordo com a espessura de parede do tubo de fornalha
estabilidade de 1,3 embutimentos: a amostra extraível da força da primeira parte em cada deslocamento cumpre as exigências de 1,1
1,4 a tubulação encaixada serão feitos de aço inoxidável e do aço carbono, e a espessura de parede da tubulação vai faz4e-lo
não seja menos de 2mm
diâmetro 1,5 da tubulação encaixada DN20 ~ 38 (padrão americano britânico de acordo com 1,5 exigências)
1,6 lá não são nenhuma quebra ou quebra na superfície da tubulação após o encaixotamento
1,7 a altura da parte embutida serão calculados de acordo com o diâmetro da tubulação - geralmente metade do diâmetro da tubulação,
mas não mais altamente de 57 milímetros
precisão dimensional de 2 produtos
2,1 o comprimento total do segmento da asa são - 5mm ~ + 5mm, e a precisão do movimento do segmento é - 0.3mm ~ + 0.4mm
afastamento de 2,2 fatias + 0.21mm ou mais
perpendicularity 2,3 das aletas e das tubulações de aço - 1 grau + a 1 grau
2,4 o nivelamento do embutimento são -0.1mm ~ + 0.1mm, à exceção da diferença da altura causada pela tolerância da aleta própria da espessura
diferença da altura de 2,5 embutimentos - 0.1mm ~ + 0.1mm, exceto a diferença da altura causada pela tolerância dimensional da aleta própria
2,6 sob as condições do mesmo material da tubulação de aço, o mesmo passo e o número de aletas, o comprimento dos tubos finned diferentes
muda o mesmos após a embutidura
velocidade de 3 mosaicos
O diâmetro exterior da tubulação baixa é 20 ~ 50 de acordo com o afastamento do diâmetro e da folha da tubulação
