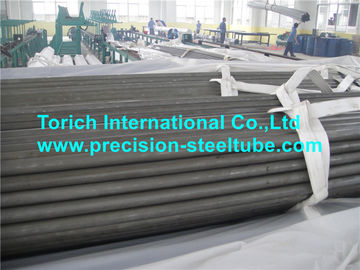

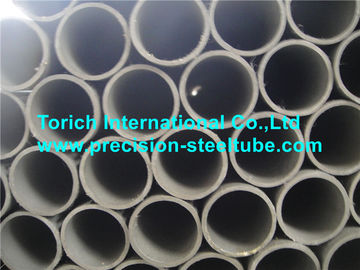

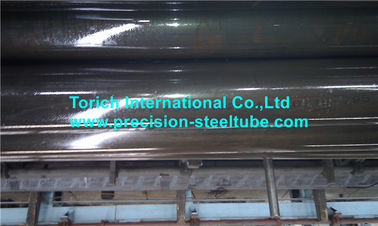

Tubo de aço sem emenda estirado a frio hidráulico e pneumático EN10305-4 E215 E235 E355
Detalhes do produto
Tubulação de aço sem emenda
,Tubo sem emenda do aço carbono
EN10305-4 E215 E235 E355 Tubos hidráulicos e pneumáticos sem costura puxados a frio
Norma: EN10305-4 Tubos sem costura puxados a frio para sistemas hidráulicos e pneumáticos
Tubos de aço para aplicações de precisão.Condições técnicas de entrega
Aplicações:para sistemas de potência hidráulica e pneumática
Faixa de tamanho:O.D.-6-80mm W.T.:00,5-12,5 mm L: máximo 12000 mm
Processo de Fabricação:
Processo de fabricação de aço:
O processo de fabricação de aço está a critério do fabricante
Os aços estão completamente mortos.
Condições de fabrico e entrega dos tubos:
Os tubos são fabricados a partir de tubos sem costura acabados a quente por trabalho a frio.
O trabalho a frio também é aplicável quando é necessária uma produção real.
Os tubos são entregues na condição de entrega + N, o que significa que, após a operação final de extracção a frio, os tubos são normalizados numa atmosfera controlada.
Aparência do tubo:
Tanto o acabamento da superfície interna e externa dos tubos suave após a formação a frio, bem como após tratamento térmico normalizado, a qualidade da superfície seria sem crestas, abolhos ou sulcos rasos.
O tubo tem superfícies externas e internas lisas com uma rugosidade Ra≤ 4μm
A rugosidade reduzida de Ra ≤ 2 μm é viável para a superfície interna, a melhor rugosidade de identificação que poderíamos alcançar 0,4-0,8 μm apenas por desenho a frio.
Grau de aço e composição química:
| Grau de aço | C | Sim | - Não | P | S | Al | |
| Nome do aço | Número de aço | Max. | Max. | Max. | Max. | Max. | Min |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| Desvios admissíveis da análise do produto relativamente aos limites especificados no quadro 1 | |||||||
| Elementos | Limite especificado da análise do molde em % de massa | Desvio admissível do Análise do produto em % de massa | |||||
| C | ≤ 0.22 | +0.07 | |||||
| Sim | ≤ 0.55 | +0.05 | |||||
| - Não | ≤ 1.60 | +0.1 | |||||
| P | ≤ 0.025 | +0.005 | |||||
| S | ≤ 0.015 | +0.003 | |||||
| Al | ≤ 0.025 | --0.005 | |||||
| Propriedades mecânicas à temperatura ambiente | |||||||
| Grau de aço | Força de rendimento ReH min Mpa | Força de tração Rm Min Mpa | Prolongamento A min % | ||||
| Nome do aço | Nubmer de aço | ||||||
| E215 | 1.0212 | 215 | 290 a 430 | 30 | |||
| E235 | 1.0308 | 235 | 340 a 480 | 25 | |||
| E355 | 1.0580 | 355 | 490 a 630 | 22 | |||
Métodos de ensaio:
Ensaio de tração
Teste de aplanamento
Teste de expansão da deriva
Inspecção dimensional
Exame visual
Ensaio de estanqueidade
Referências normativas:
EN10002-1, Materiais metálicos- Ensaios de tração- Parte 1: Método de ensaio à temperatura ambiente
EN10020, Definição e classificação das classes de aço
EN10021, Requisitos técnicos gerais de entrega para produtos de aço e ferro.
EN10027-1, Sistemas de designação do aço - Parte 1: Nomes do aço, principais símbolos.
EN10027-2, Sistemas de designação do aço l- Parte 2: Sistema numérico
EN10052, Vocabulário de termos de tratamento térmico de produtos ferrosos
EN10204, Produtos metálicos - Tipos de documentos de inspecção
EN10233, Materiais metálicos - Tubo - Ensaio de aplanamento
EN10234, Materiais metálicos - Tubo - Ensaio de expansão por deriva
EN10246-1, Ensaios não destrutivos de tubos de aço - Parte 1:Ensaios eletromagnéticos automáticos de tubos de aço ferromagnéticos sem costura e soldados (exceto soldados por arco submerso) para verificação da estanquidade hidráulica
EN10256, Ensaios não destrutivos de tubos de aço - Qualificação e competência do pessoal de ensaios não destrutivos dos níveis 1 e 2
EN ISO 377, Aço e produtos siderúrgicos - Localização e preparação de amostras e amostras para ensaio mecânico (ISO 377:1997)
EN ISO 2566-1, Aço - Conversão dos valores de alongamento - Parte 1: Aços de carbono e aços de baixa liga (ISO 2566-1:1984)
ENV10220, Tubos de aço sem costura e soldados - Dimensões e massas por unidade de comprimento.
EN 10266, Tubos, acessórios e secções ocas estruturais de aço - Definição e símbolos para utilização nas normas de produtos
-
