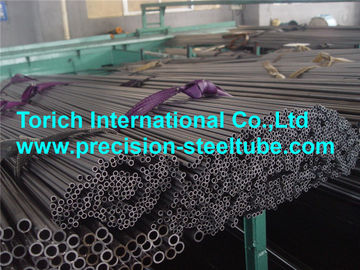

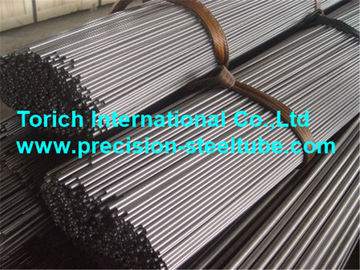

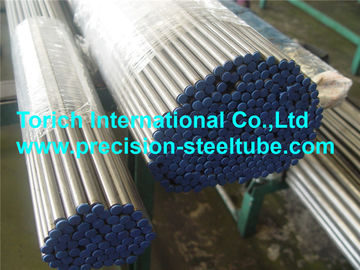

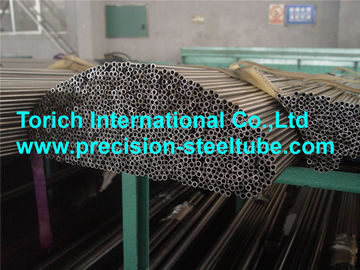

Os tubos de aço BS6323-4 sem emenda acabados a frio classificam CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Detalhes do produto
tubulação de aço inoxidável da precisão
,Tubo sem emenda do aço carbono
BS6323-4 BK BKW GBK NBK GZF NZF Tubos de aço sem costura acabados a frio CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Padrão: BS6323-4Tubos de aço sem costura e soldados para automóveis, máquinas e engenharia geral
Parte 4: Requisitos específicos para tubos de aço sem costura acabados a frio
Aplicações:para a indústria automóvel / para utilização de máquinas / para fins de engenharia mecânica e geral
Faixa de tamanho:O.D.:6-280mm W.T.:1-30mm L:max12000mm
Método de fabrico:
Os tubos são fabricados por um processo sem costuras e devem ser acabados a frio.
É admissível que os tubos acabados a frio tenham, nas superfícies interna e externa, uma camada adesiva de resíduos de transformação subsequente,A sua remoção deve ser objecto de um acordo entre o fabricante e o comprador..
Condição de entrega:
Os tubos são fornecidos numa das seguintes condições:
a.Finado a frio/duro (finado a frio conforme desenho): BK
b.Finitura a frio/mão (trabalho ligeiramente a frio): BKW
c.Recheado: GBK
d.Recheado (incluindo a descamação): GZF
e.Normalizado: NBK
f.Normalizado (incluindo a redução de escala): NZF
Ensaios:
Ensaios de aplanamento
Ensaio de estanqueidade de vazamento - Ensaio de corrente de Eddy
| Projeto | Composições químicas (análise de frasco) |
|
|
| |||
| C | Sim | - Não | Pmax. | O máximo. | Cr | Mo. | |
|
| % | % | % | % | % | % | % |
| SFC 3 | 0.20 no máximo. | 0.35 no máximo. | 0.90 max. | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 3Aa | 0.20 no máximo. | 0.10 para 0.35 | 0.60 para 1.00 | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 4 | 0.25 no máximo. | 0.35 no máximo. | 1.20 no máximo. | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 5b | 0.23 no máximo. | 0.50 no máximo. | 1.50 no máximo. | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 6 | 0.30 para 0.40 | 0.35 no máximo. | 0.50 para 0.90 | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 7 | 0.20 para 0.30 | 0.35 no máximo. | 1.20 para 1.50 | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 8d | 0.40 para 0.55 | 0.35 no máximo. | 0.50 para 0.90 | 0.050 | 0.050 | - O quê? | - O quê? |
| SFC 9 | 0.29 max. | 0.35 no máximo. | 1.50 max. | 0.050 | 0.050 | - O quê? | 0.15 para 0.25 |
| SFC 10 | 0.26 max. | 0.35 no máximo. | 0.80 max. | 0.050 | 0.050 | 0.80 para 1.20 | 0.15 para 0.30 |
| SFC 11 | 0.45 max. | 0.35 no máximo. | 1.00 no máximo. | 0.050 | 0.050 | 0.80 para 1.20 | 0.15 para 0.30 |
Desenho Nação | BKc (finado a frio/duro) | BKWc ((acabado a frio/maciço)) | GBK e GZF (anillados) | NBK e NZF (normalizados) | ||||||||
| Remin. | - Não, não. | Amém. | Remin. | - Não, não. | Amém. | Remin. | Rmmin | Amém. | Remin. | - Não, não. | Amém. | |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | |
| CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | - O quê? | - O quê? | - O quê? | 340 | 490 | 20 |
| CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? |
| CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? |
| CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? |
| CFS11 | 575 | 720 | 4 | - O quê? | 670 | 6 | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? |
"NOTA Soldadura de tubos da categoria 3,3A e 5 não exigem técnicas especiais, mas deve ser tomada precaução e a soldadura deve ser realizada de acordo com as orientações dadas na norma britânica adequada para a soldadura, por exemplo, BS 5135.A solda de outras qualidades apresentadas pode exigir técnicas especiais.
a) O grau 3A deve ser adequado para efeitos de endurecimento do caixote.
b Podem ser adicionados elementos de refinação de grãos à escolha do fabricante.
cSe os tubos nas condições BK e GKW forem subsequentemente soldados, soldados ou aquecidos, as propriedades mecânicas na zona afectada pelo calor podem ser reduzidas para as dadas para as condições de entrega GBK ou NBK.
dO aço dentro dos limites indicados, mas de acordo com a composição química da norma BS 970-1, pode ser fornecido se acordado no momento da encomenda ou do inquérito".
Publicações referentes a:
BS970,Especificação para aços forjados para fins de engenharia mecânica e afins
BS970-1,Procedimento geral de inspecção e ensaio e requisitos específicos para o carbono, o carbono-manganês, as ligas e os aços inoxidáveis
BS3601,Especificação para tubos e tubos de aço para efeitos de pressão: aço de carbono e manganês de carbono com propriedades de temperatura elevada especificadas.
BS 3603Especificação para tubos de aço para efeitos de pressão: aço carbono e ligado com propriedades de baixa temperatura especificadas
BS3604,Especificação para tubos de aço para efeitos de pressão: aço ligado ferrítico com propriedades especificadas de temperatura elevada.
BS3605Tubos e tubos de aço inoxidável austeníticos, sem costura e soldados, para pressão
BS4360, Especificação para aços estruturais soldáveis
BS4848Profissionais de aço estrutural laminados a quente
BS4848-2,Secções ocas
BS5135, Soldadura por arco metálico de aços de carbono e manganês de carbono
BS6323, Especificação para tubos de aço sem costura e soldados para fins de automóveis, mecânicos e de engenharia geral
BS6323-1, Requisitos gerais
ISO 4200,Tubos de aço simples, soldados e sem costura - Quadros gerais de dimensões e massas por unidade de comprimento
-
