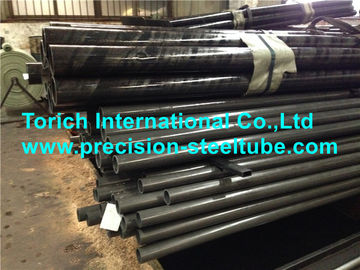

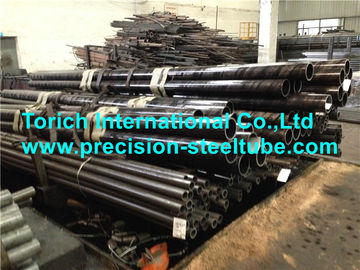

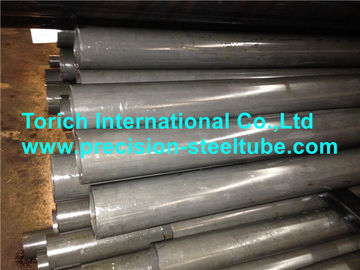

O tubo de aço EN10216-3 sem emenda para a pressão Purposes condições técnicas da entrega
Detalhes do produto
tubulação de aço inoxidável da precisão
,Tubo sem emenda do aço carbono
EN10216-3 Tubos de aço sem costura para efeitos de pressão Condições técnicas de entrega
Os aços são completamente mortos e transformados em grãos finos.
Os tubos são fabricados por um processo sem costuras
Opção 1: os tubos devem ser acabados a frio antes do tratamento térmico
Formação das condições de operação e entrega
| Operação de formação | Condição de tratamento térmico | Símbolo da condição de entrega |
| Finados a quente | Normalizado | +N |
| Finados a quente | De matérias têxteis | +QT |
| Finalização quente + terminação fria | Normalizado | +N |
| Finalização quente + terminação fria | De matérias têxteis | +QT |
Composição química
| Grau de aço Grau de aço | C | Sim | - Não | P | S | Cr | Mo. | Não. | Al | Cu | N | Nb | Ti | V | Nb+Ti+V | |
| Nome do aço | Número de aço | Max. | Max. | Max. | Max. | Max. | Max. | Max. | Min | Max. | Max. | Max. | Max. | Max. | Max. | |
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50-1.50 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.20 | 0.40 | 0.50-1.50 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P355N P355NH | 1.0562 1.0565 | 0.18 | 0.50 | 0.90-1.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P355NL1 P355NL2 | 1.1106 1.0566 | 0.20 | 0.50 | 0.90-1.70 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P460N P460NH P460NL1 | 1.8905 1.8935 1.8915 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P460NL2 | 1.8918 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620Q P620QH | 1.8876 1.8877 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620QL | 1.8890 | 0.20 | 0.80 | 1.00-1.70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | 0.20 | 0.80 | 1.20-1.70 | 0.025 | 0.015 | 0.30 | 0.70 | 2.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.12 | - |
| P690QL2 | 1.8888 | 0.20 | 0.80 | 1.20-1.70 | 0.020 | 0.010 | 1.50 | 0.70 | 2.50 | 0.020 | 0.30 | 0.015 | 0.06 | 0.05 | 0.12 | - |
Propriedades mecânicas à temperatura ambiente:
| STeel Grau | Tratamento térmico - Condição - posição | Resistência superior ao rendimento ou resistência à prova Reh ou Rp0,2 min para espessura da parede T em mm Mpa | Resistência à tração Rm para espessura da parede T em mm | Prolongamento A min | |||||||||||
| ≤ 12 | > 12 a ≤ 20 | > 20 a ≤ 40 | > 40 a ≤ 50 | > 50 a ≤ 65 | > 65 a ≤ 80 | > 80 a ≤ 100 | ≤ 20 | > 20 a ≤ 40 | > 40 a ≤ 65 | > 65 a ≤ 100 | Eu... | t | |||
| Nome do aço | Número de aço | +N | |||||||||||||
| P275NL1 P275NL2 | 1.0488 1.1104 | +N | 275 | 265 | 255 | 245 | 235 | 390 a 530 | 390 a 510 | 360-480 | 24 | 22 | |||
| P355N P355NH | 1.0562 1.0565 | +N | 355 | 345 | 335 | 325 | 315 | 305 | 490-650 | 490 a 630 | 450 a 590 | 22 | 20 | ||
| P355NL1 P355NL2 | 1.0566 1.1106 | +N | 355 | 345 | 335 | 325 | 315 | 305 | 490-650 | 490 a 630 | 450 a 590 | 22 | 20 | ||
| P460N P460NH P460NL1 P460NL2 | 1.8905 1.8935 1.8915 1.8918 | +N | 360 | 350 | 440 | 425 | 410 | 400 | 390 | 560-730 | 490 a 690 | 19 | 17 | ||
| P620Q P620QH P620QL | 1.8876 1.8877 | +QT | 620 | 580 | 540 | - | - | 740-930 | 690-860 | 630-800 | - | 16 | 14 | ||
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | +QT | 690 | 650 | 615 | 540 | 500 | 770-960 | 720-900 | 670-850 | 620-800 | 16 | 14 | ||
| P690QL2 | 1.8888 | +QT | 690 | 690 | 650 | 580 | 540 | 770-960 | 700-880 | 680-860 | 16 | 14 | |||
Tolerâncias em DOR e WT:
| Diâmetro exterior D mm
| Toleranças em D | Tolerâncias em T para um rácio T/D | |||
| ≤ 0.025 | > 0,025≤0.050 | > 0,050≤0.10 | > 010 | ||
| D ≤ 219.1 | ± 1% ou ± 0,5 mm, consoante o que for maior | ± 12,5 ou ± 0,4 mm, consoante o que for maior | |||
| D > 219.1 | ± 20% | ± 15% | ± 12,5% | ± 10% | |
Número de tubos por unidade de ensaio
| Diâmetro exterior D ((mm) | Número máximo de tubos por unidade de ensaio |
| D ≤ 114.3 | 200 |
| 114.3 | 100 |
| D> 323.9 | 50 |
Tolerâncias de comprimentos exatos
| Comprimento L | Tolerância em relação ao comprimento exacto |
| 2000 | +10 0 |
| 6000 | +15 0 |
| L> 12000 | +por acordo 0 |
Referências normativas:
EN10002-1, Materiais metálicos - Ensaios de tração - Parte 1: Método de ensaio ((a temperatura ambiente).
EN 10002-5, Materiais metálicos - Ensaios de tração - Parte 5: Método de ensaio ((a temperatura elevada).
EN10020, Definições e classificação das classes de aço.
EN10021, Requisitos técnicos gerais de entrega para produtos de aço e ferro.
EN10045-1, Materiais metálicos - Ensaio de impacto Charpy - Parte 1: Método de ensaio
EN10052, Vocabulário de termos de tratamento térmico de produtos ferrosos.
EN 10204, Produtos metálicos - Tipos de documentos de inspecção
EN10027-1, Sistemas de designação dos aços - Parte 1: Nomes dos aços, principais símbolos.
EN10027-2, Sistemas de designação dos aços - Parte 2: Sistemas numéricos.
EN10220, Tubos de aço sem costura e soldados - Dimensões e massas por unidade de comprimento
EN10233, Materiais metálicos - Tubos - Teste de aplanamento
EN10234, Materiais metálicos - Tubos - Ensaio de expansão por deriva
EN10236, Materiais metálicos - Tubos - Teste de expansão do anel.
EN10237, Materiais metálicos - Tubos - Ensaio de tração de anel
EN10246-1, Ensaios não destrutivos de tubos de aço Parte 1: Ensaios eletromagnéticos automáticos de tubos de aço
Tubos de aço ferromagnético sem costura e soldados (excepto os soldados por arco submerso) para
Verificação da estanqueidade hidráulica
EN10246-5, Ensaios não destrutivos de tubos de aço - Parte 5: Automática de periféricos magnéticos completos
Ensaios de fuga de transdutor/fluxo sem costura e soldados (excepto soldados por arco submerso)
Tubos de aço ferromagnéticos para detecção de imperfeições longitudinais.
EN10246-6, Verificação não destrutiva de tubos de aço - Parte 6: Verificação ultra-sônica automática completa periférica
de tubos de aço sem costura para a detecção de imperfeições transversais
EN10246-7, Verificação não destrutiva de tubos de aço - Parte 7: Verificação automática por ultra-som completo periférico
Tubos de aço sem costura para a detecção de imperfeições longitudinais
-
