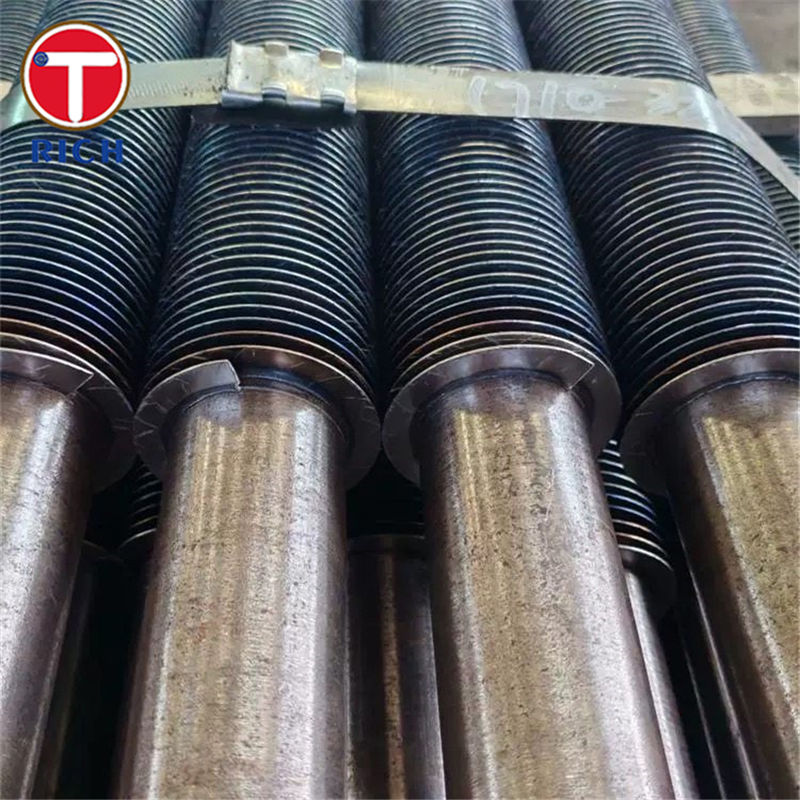

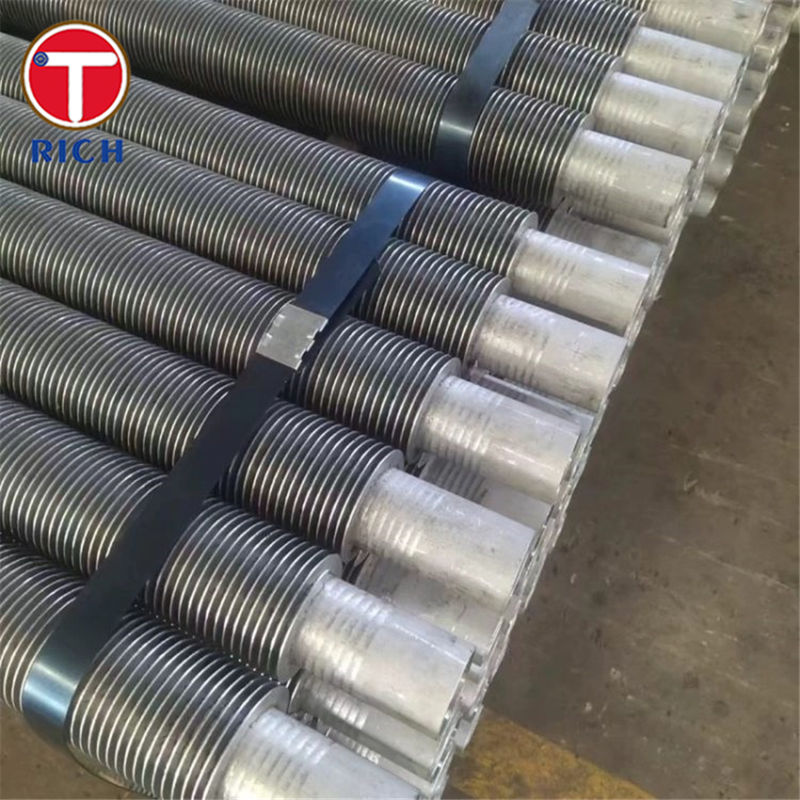

KL Fin Tube com desenho em L-Foot para alta eficiência de transferência de calor e resistência à corrosão
Detalhes do produto
Tubo aleta KL com pé em L serrilhado
,Tubo aletado de alta eficiência de transferência de calor
,Tubos de trocador de calor resistentes à corrosão
Tubo de finalidade KL (tubo de finalidade L tipo KL para trocadores de calor)
Material / Descrição do produto
O tubo de barbatanas KL (tubo de barbatanas de pé em L de tipo KL) é um tubo de barbatanas em que uma tira de barbatanas em forma de L é enrolada helicoidalmente em um tubo de base pré-enrolado.O ronco e o pé em L criam um bloqueio mecânico apertado e uma grande área de contato de metal a metal, melhorando a eficiência de transferência de calor e a estabilidade da ligação das barbatanas em comparação com as barbatanas L ou LL normais.
Os materiais típicos de tubos de base incluem aço carbono sem costura (ASTM A179, A192, A210 grau A1), aço de baixa liga (ASTM A213 T11) e aço inoxidável (ASTM A213 TP304).Os tubos de barbatanas KL são utilizados principalmente em trocadores de calor refrigerados a ar, refrigeradores a gás e feixes de barbatanas compactas em instalações de energia, petroquímica e de processamento de gás.
Especificações
Tubos de base
-
Diâmetro externo: aproximadamente 12,7 ′′50,8 mm (1⁄2" ′′2)
-
Espessura da parede: normalmente ≥ 1,65 mm, por pressão de projecto e código
-
Materiais (exemplos): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Geometria das barbatanas
-
Altura das barbatanas: cerca de 820 mm
-
Espessura das barbatanas: cerca de 0,3 mm
-
Largura das barbatanas: cerca de 812 barbatanas por polegada
-
Materiais de barbatanas: alumínio ou cobre
Intervalo de temperatura
-
Limite de projeto superior habitual no serviço de arrefecimento por ar: cerca de 250 °C, dependendo da liga do tubo, do material das barbatanas e do código de projeto.
Características fundamentais
-
Forte ligação de barbatana a tubo com tubo de base enrolado e barbatana de pé em L
-
Alta eficiência de transferência de calor devido à grande área de contacto com o metal
-
Boa resistência ao ciclo térmico e às vibrações
-
Combinações flexíveis de materiais de tubos e barbatanas para combinar o processo
Nossas Vantagens
-
Ciclismo térmico e afrouxamento das barbatanas
Os tubos de barbatanas KL mantêm a barbatanha mecanicamente bloqueada na superfície do tubo enrugado, mantendo o desempenho após repetidos ciclos de arranque/parada e temperatura. -
Corrosão e selecção de materiais
Combinamos os níveis dos tubos com o serviço:-
ASTM A179 / A192 / A210 Gr A1 para funções limpas ou ligeiramente corrosivas
-
ASTM A213 T11 para gases de combustão de temperatura mais elevada ou ligeiramente corrosivos
-
ASTM A213 TP304 e outras opções de inoxidável ou de CuNi para meios mais agressivos
-
-
Limpeza e limpeza
A altura e a inclinação das barbatanas são selecionadas de modo a que os feixes possam ser limpos com jatos de ar, vapor ou água sem danificar as barbatanas, mantendo a capacidade estável durante a vida do trocador. -
Custo em relação às barbatanas extrudidas
O tubo de barbatanas KL oferece ligação mais forte e melhor desempenho térmico do que as barbatanas L/LL básicas, mas com menor custo e mais flexibilidade do material do que as barbatanas totalmente extrudidas em muitas aplicações. -
Normas e documentação
Os tubos de base são produzidos de acordo com as normas ASTM/ASME, EN, JIS, GOST ou GB, com relatórios completos de ensaios de materiais e rastreabilidade para apoiar os códigos de projeto internacionais.
Composição química
| Grau | Padrão | C (%) | Si (%) | Mn (%) | P max (%) | S max (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 0.06 ¢ 0.18 | ≤ 0.25 | 0.27 ¢ 0.63 | 0.035 | 0.035 | - Não. | - Não. | - Não. |
| ASTM A192 | A192 | 0.06 ¢ 0.18 | ≤ 0.25 | 0.35.0.65 | 0.025 | 0.020 | - Não. | - Não. | - Não. |
| ASTM A210 Gr A1 | A210 | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | 0.035 | 0.035 | - Não. | - Não. | - Não. |
| ASTM A213 T11 | A213 | 0.05 ¢0.15 | 0.50 ¢1.00 | 0.30-0.60 | 0.025 | 0.035 | 1.00 ¥1.50 | 0.44 ‰ 0.65 | - Não. |
| ASTM A213 TP304 | A213 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | 0.045 | 0.03 | 18.0 ¢ 20.0 | - Não. | 8.0110 |
Propriedades mecânicas
| Grau | Padrão | Min (MPa) de tração | Min. de rendimento (MPa) | Min. de alongamento (%) | Limite de dureza típica |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | cerca de 72 HRB max. |
| ASTM A192 | A192 | 325 | 180 | 35 | HB/HRB máximo especificado |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | de acordo com o A210 |
| ASTM A213 T11 | A213 | 415 | 205 ¥220 | 30 | cerca de 85 HRB max. |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | cerca de 192 HBW max. |
Normas aplicáveis e domínios de aplicação
Normas aplicáveis:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; normas correspondentes GOST e GB para tubos com nadadeiras e resfriadores de ar.
Campos de aplicação:
-
Geração de electricidade ️ condensadores refrigerados a ar, refrigeradores de gás da caldeira e bobinas de recuperação de calor residual
-
O petróleo e o gás/petroquímica √ trocadores de calor refrigerados a ar, refrigeradores de compressor, economizadores com nadadeiras
-
Refrigeradores de gás e unidades de recuperação de calor dos gases residuais
-
Instalações químicas e de fertilizantes
-
ACV e refrigeração industrial ̇ refrigeradores a seco e trocadores de calor de espiral
P: É uma empresa comercial ou fabricante?
A: Fabricante, também pode fazer comércio.
P: Quanto tempo é o seu prazo de entrega?
R: Em geral, são 10-15 dias se as mercadorias estiverem em stock, ou são 30-40 dias se as mercadorias não estiverem em stock,
É de acordo com a quantidade.
P: Fornece amostras? É grátis ou extra?
R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
Q: Quais são os seus termos de pagamento?
A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento>= 2000USD, 30% T/T antecipadamente, saldo antes do envio.
Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato comigo.
-
