Tubos de aço sem costura de liga ferrítica / austenítica Superfície de polimento 3.2 - 127 mm OD
Os tubos sem costura de aço ferrítico e austenítico ASTM A213/A213M-18 são concebidos para serviços de transferência de calor sob pressão, onde a estabilidade dimensional, a limpeza da superfície interna,e matéria de desempenho de temperatura elevada confiávelNesta categoria, as classes austeníticas mais frequentemente especificadas incluem TP304, TP304L, TP316L, TP321 e TP347H, que abrangem as funções gerais de trocador de calor, serviço de baixo carbono soldado,Medios que contenham cloretoA ASTM A213/A213M-18 abrange tubos de caldeira, superqueimador e trocador de calor sem costura, com tamanhos típicos fornecidos que se estendem até 127 mm de diâmetro externo e 0.4 a 12.7 mm de espessura da parede; todas as qualidades austeníticas são fornecidas em estado de tratamento térmico.
Especificações
| Ponto |
Descrição |
| Materiais |
Tubos de aço de liga ferrítica / austenítica sem costura |
| Padrão |
ASTM A213 / A213M-18 |
| Graus típicos |
TP304, TP304L, TP316L, TP321, TP347H |
| Diâmetro exterior |
3.2-127 mm |
| Espessura da parede |
00,4-12,7 mm |
| Duração |
1-12 m, comprimentos de corte personalizados disponíveis |
| Intervalo de tolerância |
De acordo com a norma ASTM A1016/A1016M e com as condições de encomenda; tolerância OD típica para acabamento a frio: 6-30 mm: +0,15 / -0,20 mm, superior a 30-50 mm: ±0,30 mm, superior a 50 mm: ±0,75%D; tolerância OD para acabamento a quente:até 140 mm: ±1,25%D, superior a 140 mm: ±1,0%D |
| Direcção |
Direcção comercial ou direcção especial a pedido |
| Condição da superfície |
Disponível uma superfície de moagem polida, em conserva ou tratada termicamente; é necessária uma superfície de inspecção livre de escamas |
| Tratamento térmico |
Graus austeníticos aquecidos/tratados em solução, depois resfriados rapidamente; a temperatura mínima típica de tratamento térmico é de 1040°C para TP304, TP304L, TP316L e TP321, e 1100°C para TP347H |
| Rota de fabrico |
Sem costura; acabado a quente ou acabado a frio, consoante os requisitos de dimensão e de superfície |
| Opções de teste |
Ensaio hidrostático ou ensaio elétrico não destrutivo em cada tubo |
Principais características
- Ampla cobertura de tamanho de precisão para equipamentos de processo
O alcance típico do intervalo de abastecimento3.2-127 mm ODcom0.4-12.7 mm de parede, adequado para feixes compactos de tubos e tubos, bem como para circuitos de caldeiras e superaquecedores maiores.
- Estrutura austenítica tratada termicamente para um funcionamento estável
A ASTM A213 exige que sejam fornecidas qualidades austeníticasem estado tratado termicamenteAs temperaturas mínimas normais de tratamento da solução são normalmente1040 °Cpara TP304, TP304L, TP316L e TP321, enquantoTP347H requer 1100 °C após trabalho a frio.
- Base mecânica adequada para tubos de transferência de calor sob pressão
Os valores mínimos de tração/rendimento/alongamento previstos na norma ASTM A213 são:
TP304: 515 / 205 / 35%,
TP304L: 485 / 170 / 35%,
TP316L: 485 / 170 / 35%,
TP321: 515 / 205 / 35%,
TP347H: 515 / 205 / 35%.
- Posicionamento da corrosão e da temperatura de grau específico
TP316L contém20,0-3,0% Mo, melhorando a resistência à corrosão por furos e fissuras em comparação com os graus normais 18-8;TP321 e TP347/347H são graus estabilizados destinados a reduzir o risco de sensibilização após exposição na faixa de precipitação do carburo; o TP347H é especificamente utilizado quando for necessária uma resistência de arrasto superior a537 °C / 1000 °F.
Nossas Vantagens
Preocupação: Como se controla a sensibilização e a corrosão intergranular no serviço de tubos soldados ou com ciclo térmico?
Para condensadores e trocadores soldados, a qualidade é a mesma para todas as funções.TP304L / TP316Lreduzir o risco de precipitação de carburo devido ao baixo teor de carbono.TP321eTP347Hfornecer química estabilizada; 347/347H é especificamente reconhecido por sua forte resistência à corrosão intergranular após exposição a427-816 °C, e 347H adiciona maior resistência ao arrasto para serviço mais quente.
Preocupação: Como se assegura o controlo dimensional e a fiabilidade da inspecção em tubos sem costura de parede fina?
Para uma procura dimensional mais apertada, recomendamos oRota sem costura acabada a frio, que suporta um controlo OD mais fino do que tubos acabados a quente.ensaio hidrostático ou ensaio elétrico não destrutivo, que é especialmente importante para os circuitos de caldeiras, superaquecedores e trocadores onde o risco de fugas é inaceitável.
Preocupação: Qual é o grau melhor quando o meio contém cloretos ou quando a temperatura de trabalho é alta?
Separamos a selecção pelo modo de falha.TP316Lé preferido porque é2 a 3% de molibdênioMelhora a resistência à corrosão de fendas e fissuras.TP321eTP347Hsão melhores escolhas porque a química estabilizada e a maior capacidade de arrastamento melhoram a fiabilidade sob exposição térmica.
Normas de execução
| Sistema padrão |
Breve descrição |
| ASTM / ASME |
ASTM A213 / ASME SA213Tubos sem costura de aço ferrítico e austenítico, de liga, para caldeiras, superaquecedores e trocadores de calor |
| O que fazer? |
EN 10216-5: tubos de aço inoxidável sem costura para efeitos de pressão; rota europeia comumente utilizada para tubos austeníticos equivalentes |
| GOST |
GOST 9941: tubos de aço inoxidável resistentes à corrosão sem costura, amplamente utilizados em aplicações industriais e resistentes ao calor |
| JIS |
JIS G3463: tubos para caldeiras e trocadores de calor de aço inoxidável |
| GB |
GB/T 13296Tubos de aço inoxidável sem costura para caldeiras e trocadores de calor |
Área de aplicação
Produto específico: conjunto de tubos de trocador de calor de concha e tubo para arrefecimento de condensado de refinaria
Para este tipo de produto, são selecionados tubos austeníticos sem costura polidos para melhorar a limpeza, reduzir a retenção de impurezas,e manter um desempenho estável à prova de vazamento sob ciclo de temperatura contínuaNo caso de condensados sensíveis aos cloretos ou mais corrosivos, é geralmente preferido o TP316L; quando a temperatura do lado do vapor for superior, pode ser especificado o TP321 ou o TP347H.
Composição química
| Grau |
C |
Sim |
- Não |
P |
S |
Cr |
Não. |
Mo. |
Ti |
Nb+Ta |
| TP304 |
≤ 0.08 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
18.0-20.0 |
8.0-11.0 |
- Não. |
- Não. |
- Não. |
| TP304L |
≤ 0.035 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
18.0-20.0 |
8.0-12.0 |
- Não. |
- Não. |
- Não. |
| TP316L |
≤ 0.035 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
- Não. |
- Não. |
| TP321 |
≤ 0.08 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
17.0-19.0 |
9.0-12.0 |
- Não. |
5 × ((C + N) para 0.70 |
- Não. |
| TP347H |
0.04-0.10 |
≤ 1.00 |
≤ 2.00 |
≤ 0.045 |
≤ 0.030 |
17.0-19.0 |
9.0-13.0 |
- Não. |
- Não. |
8 × C para 1.10 |
Propriedades mecânicas
| Grau |
Resistência à tração Min. MPa |
Força de rendimento Min. MPa |
Extensão Min. % |
Dureza máxima. |
| TP304 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP304L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP316L |
485 |
170 |
35 |
192 HBW / 90 HRB |
| TP321 |
515 |
205 |
35 |
192 HBW / 90 HRB |
| TP347H |
515 |
205 |
35 |
192 HBW / 90 HRB |
Referência de grau equivalente
| Grau ASTM A213 |
Aproximadamente. |
Aproximadamente. |
Aproximadamente. |
Aproximadamente. |
| TP304 |
1.4301 / 1.4307 |
SUS304TB |
06Cr19Ni10 |
08X18H10 |
| TP304L |
1.4307 |
SUS304LTB |
022Cr19Ni10 |
03X18H11 |
| TP316L |
1.4404 |
SUS316LTB |
022Cr17Ni12Mo2 |
03X17H14M2 |
| TP321 |
1.4541 |
SUS321TB |
06Cr18Ni11Ti |
12X18H10T |
| TP347H |
1.4912 / 1.4550 referência da família |
SUS347HTB |
07Cr18Ni11Nb |
08X18H12B Referência da família |

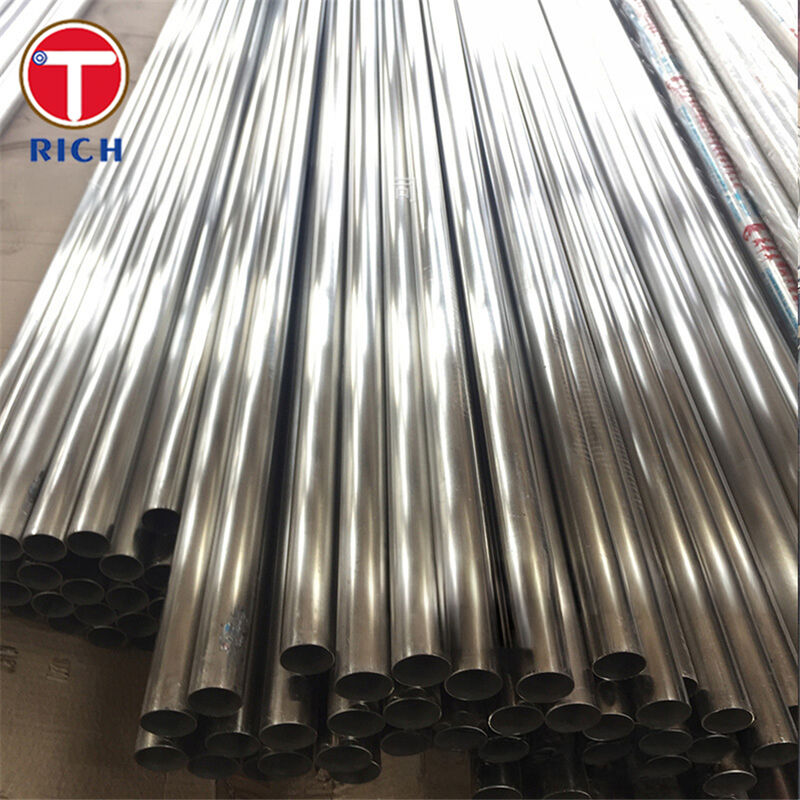

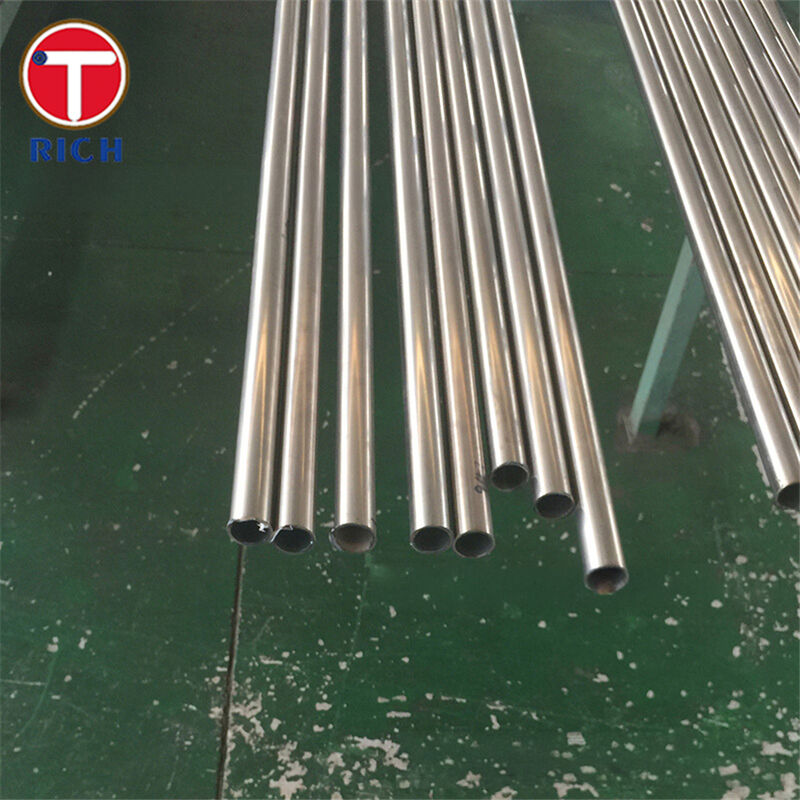

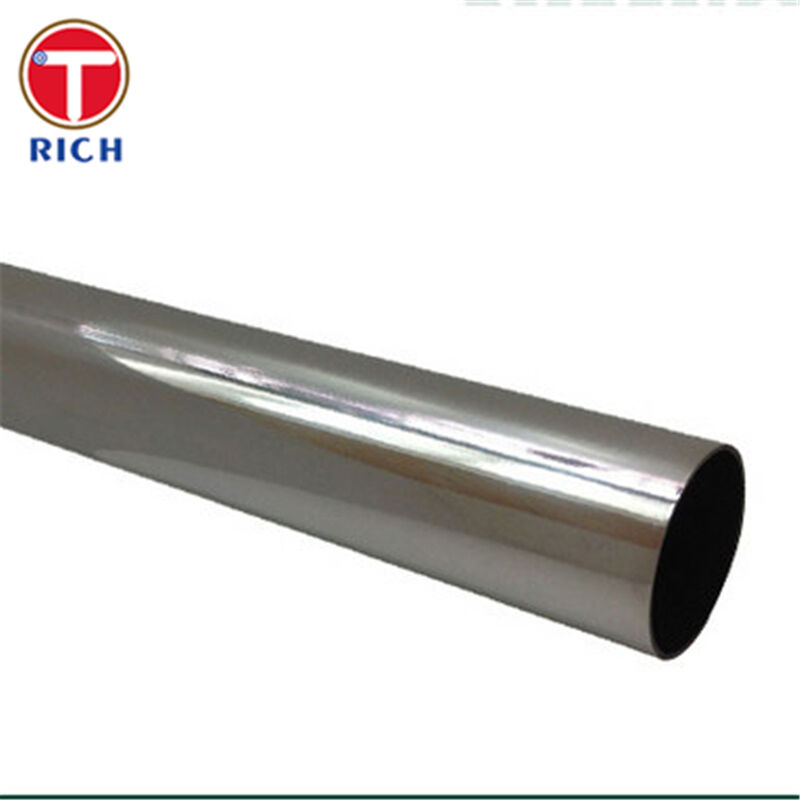

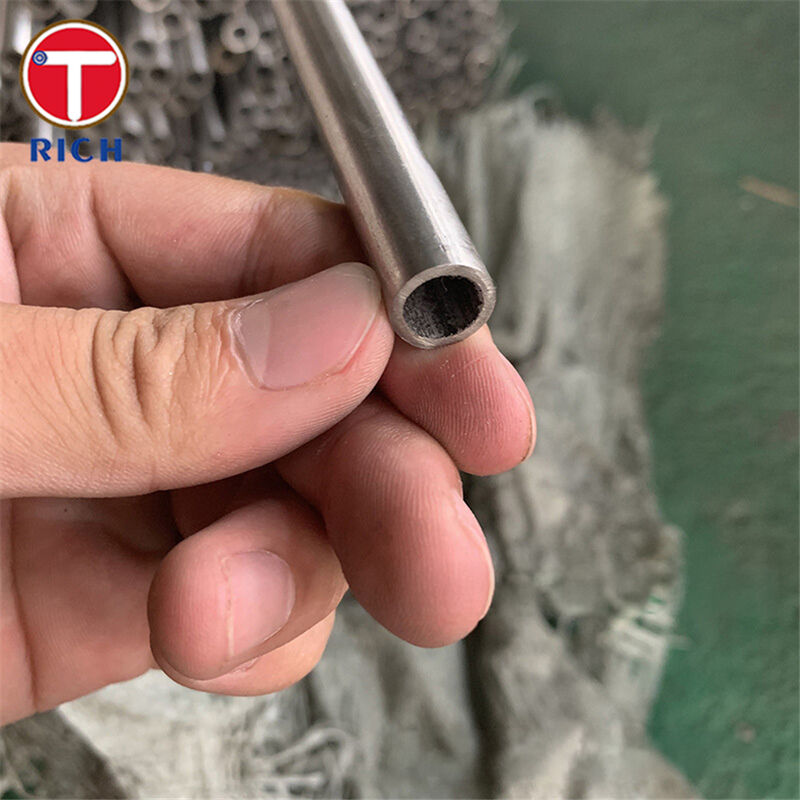

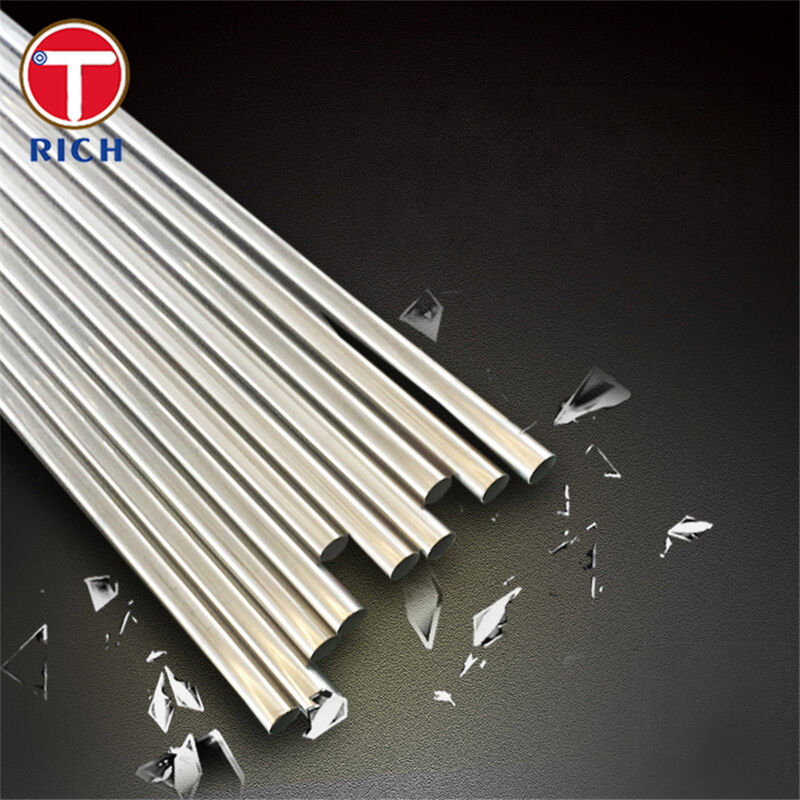

Galeria de produtos
Perguntas Frequentes
P: É uma empresa comercial ou fabricante?
A: Fabricante, também pode fazer comércio.
P: Quanto tempo é o seu prazo de entrega?
R: Em geral, são 10-15 dias se as mercadorias estiverem em estoque, ou são 30-40 dias se as mercadorias não estiverem em estoque, dependendo da quantidade.
P: Você fornece amostras? É grátis ou extra?
R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
Q: Quais são os seus termos de pagamento?
A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento >= 2000USD, 30% T/T antecipadamente, saldo antes do envio. Se você tiver outra pergunta, sinta-se à vontade para me contactar.
